家庭训练用多气枪铝型材靶标结构

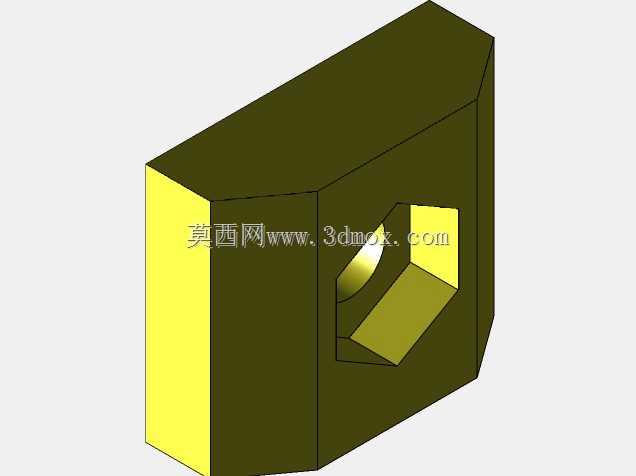

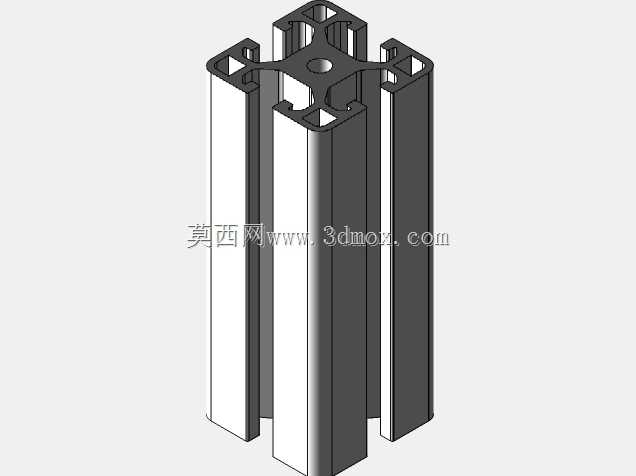

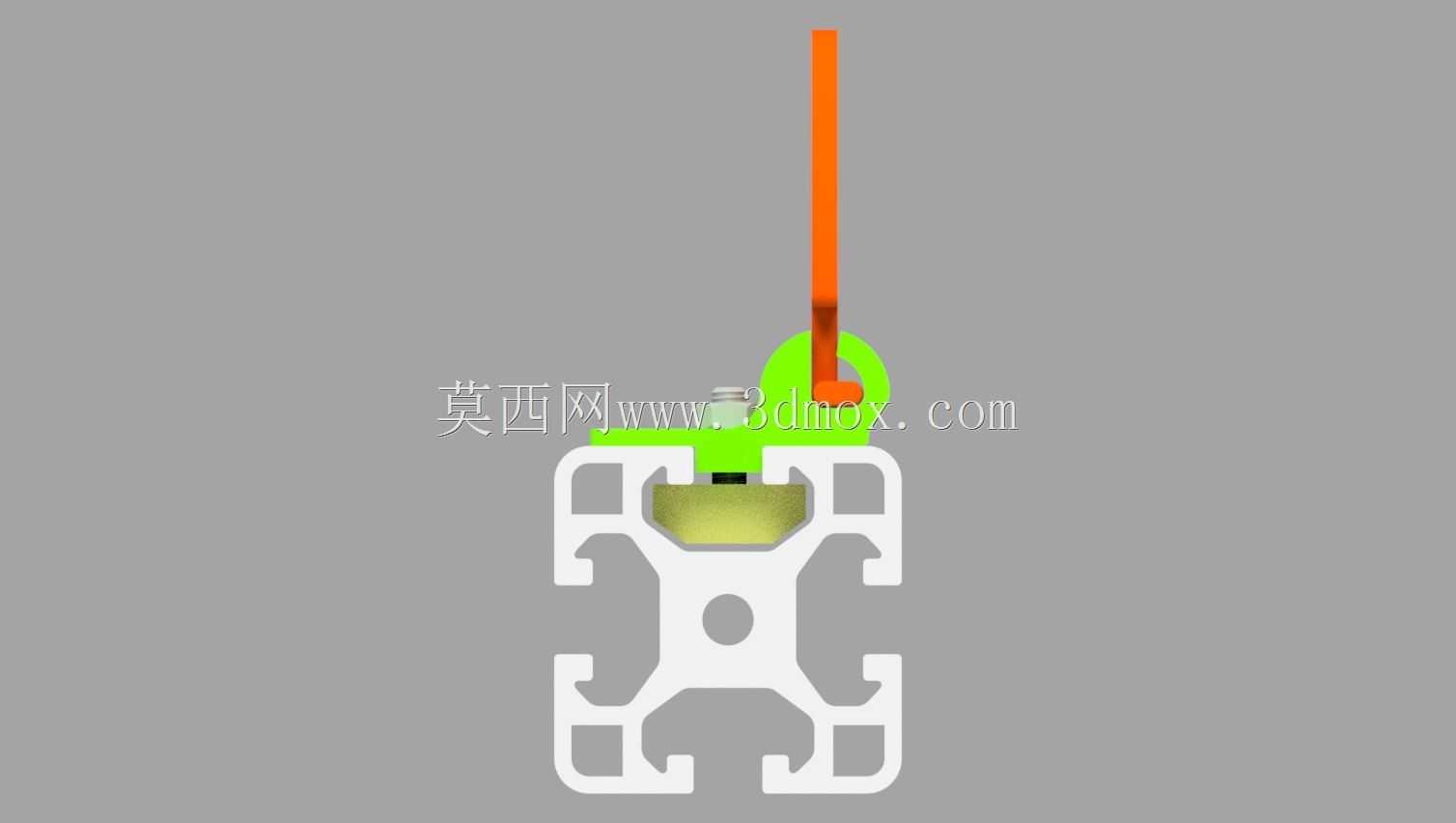

　　这款靶标结构面向室内小口径气枪日常训练场景设计，核心解决家庭环境下射击训练的靶件固定、弹体防跳、快速复位的实际需求，整体结构完全适配民用3D打印加工条件，无需传统金属焊接、铣削等复杂机加工工序即可完成制作与组装。基座部分选用工业通用欧标铝型材作为承载主体，这类铝型材自带的T型槽结构无需额外打孔攻丝，即可通过标准T型螺栓、法兰螺母完成所有附属部件的位置调整与锁紧固定，型材本身的截面惯性矩足够承受10米距离内常规气枪弹丸的冲击载荷，不会出现基座移位、型材变形的问题。考虑到室内射击时弹丸无规则弹跳容易造成周边物品损坏甚至人员误伤，设计时在铝型材基座的迎弹面加装了木质缓冲衬层，木质材料的纤维结构可以有效吸收弹丸剩余动能，

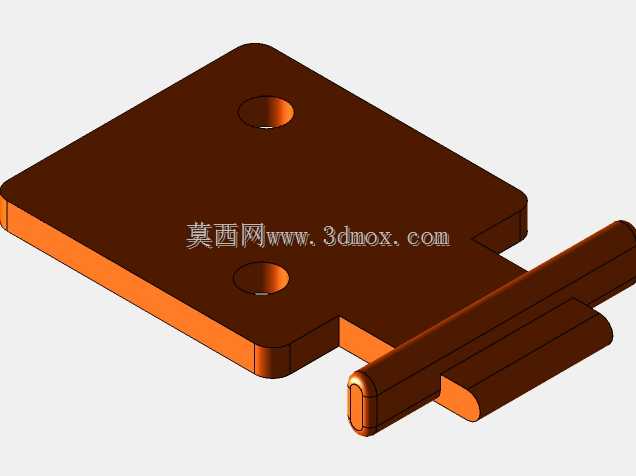

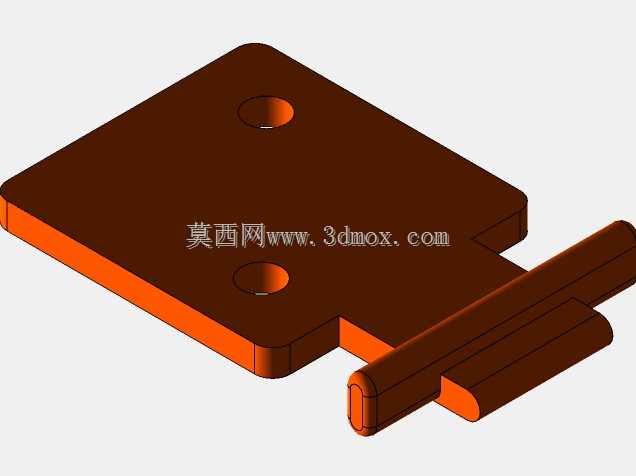

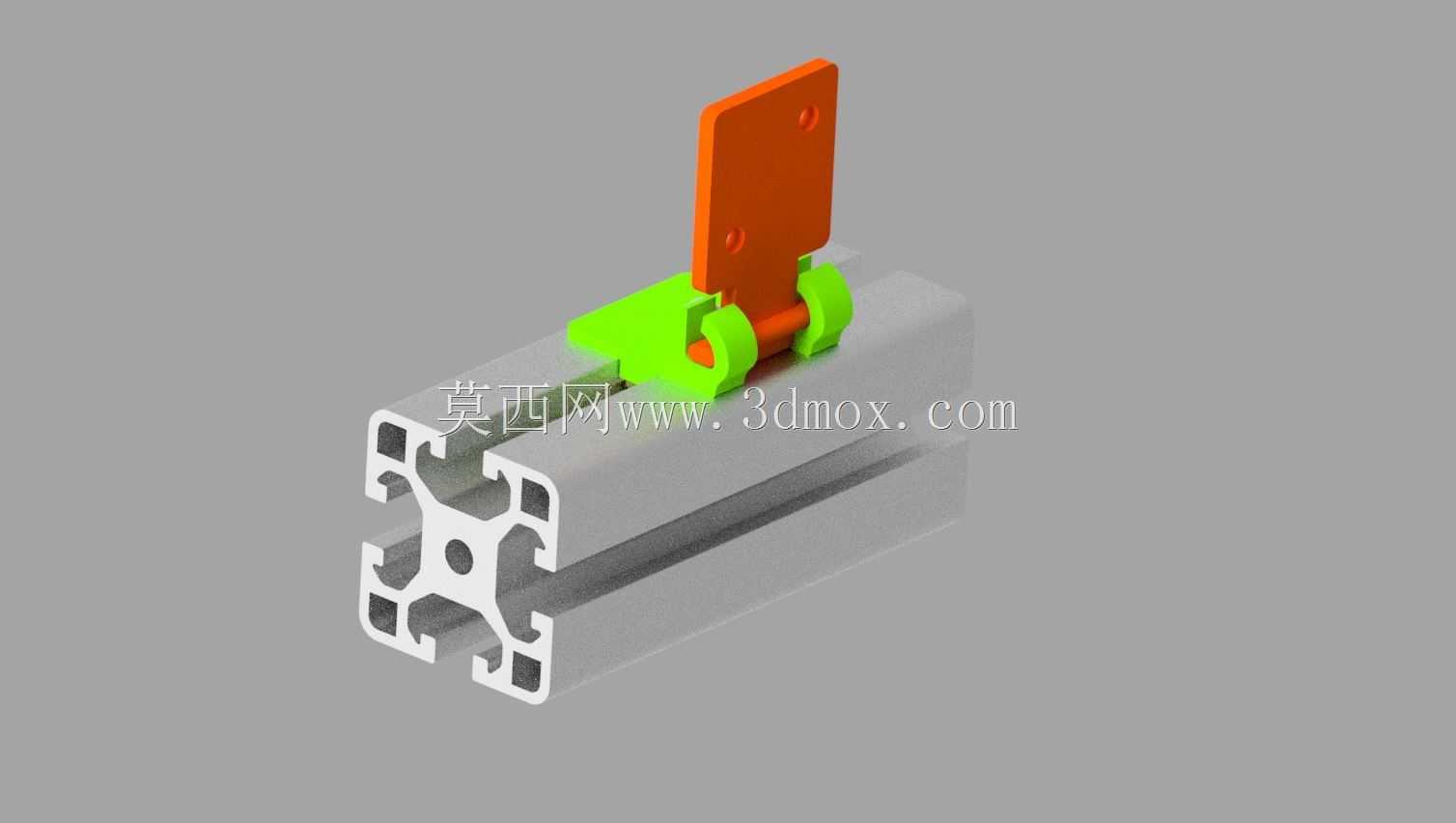

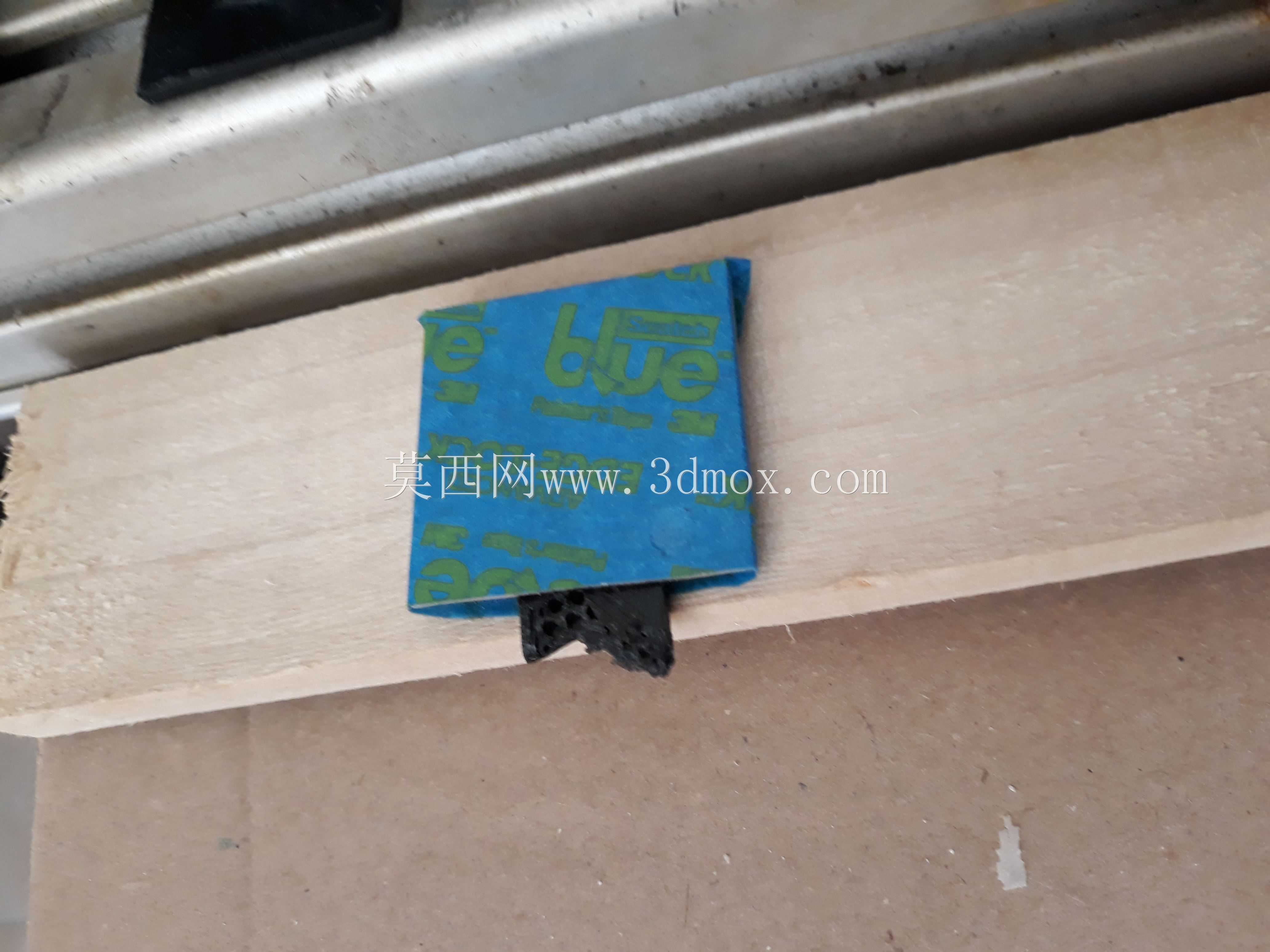

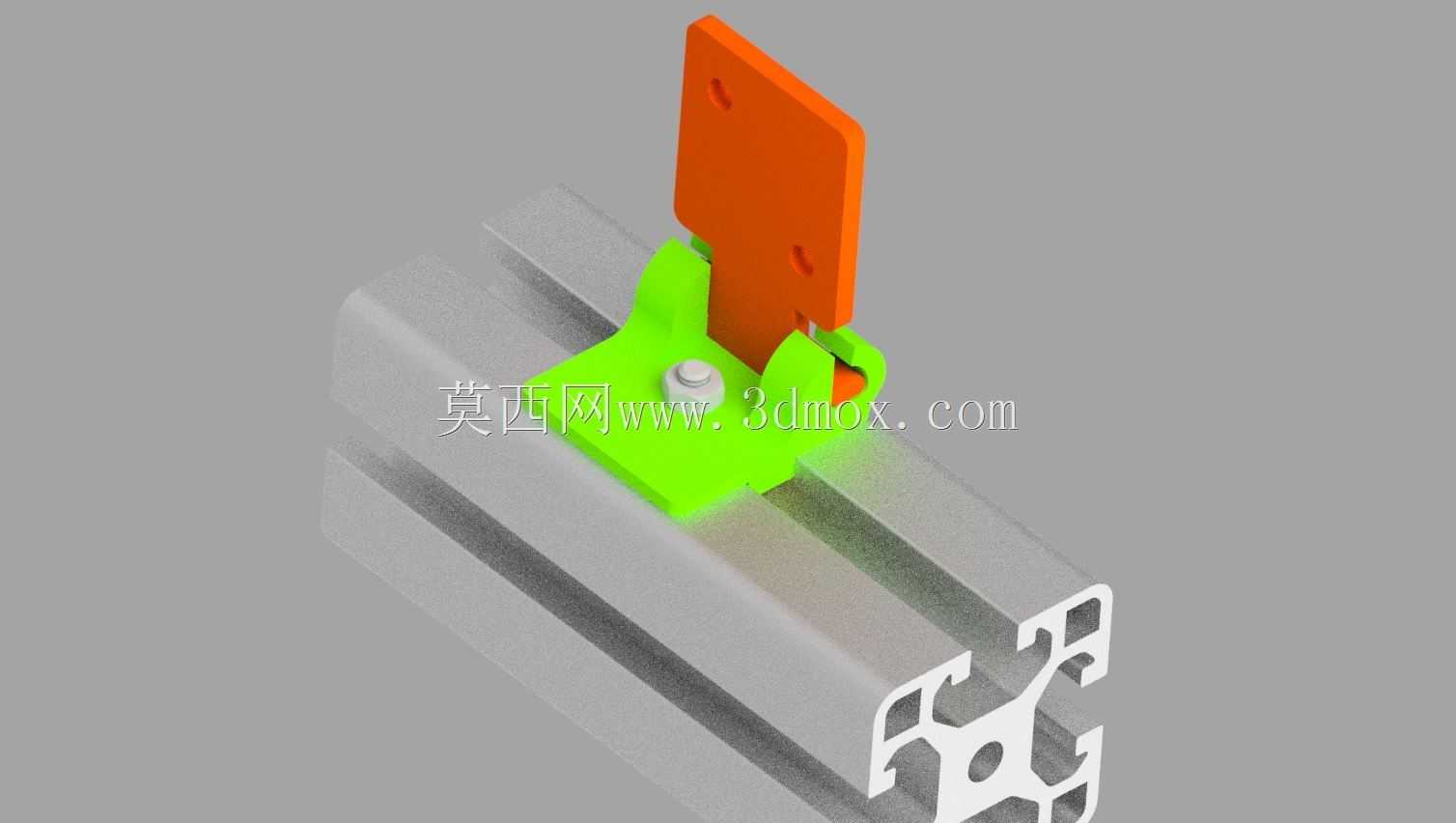

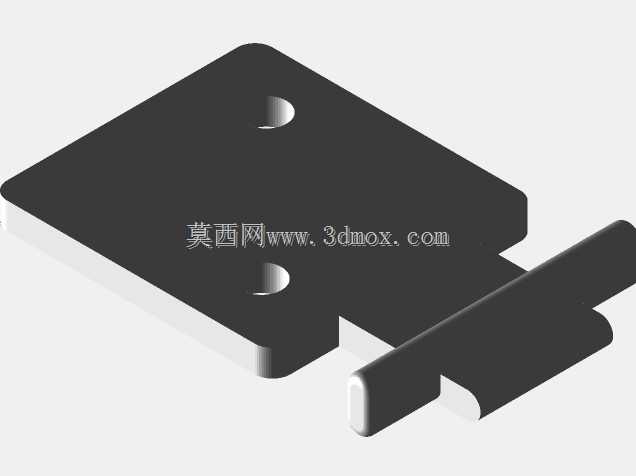

　　避免硬质金属表面直接接触弹丸引发的无规则反弹，相比橡胶缓冲层，木质衬层更换成本更低，被弹丸击穿后仅需裁切对应尺寸的木条即可替换，无需定制异形配件。靶面受击部分采用3D打印的工程塑料材质制作，为了提升塑料靶件的抗冲击寿命，靶面受击核心区域额外粘贴1毫米厚度的薄铝板进行加固，薄铝板可以分散弹丸接触瞬间的集中应力，避免塑料靶件被单次击中就出现开裂碎裂的问题；靶面表面粘贴高可见度彩色胶带，无需额外喷涂油漆即可形成清晰的瞄准标识，在室内普通光照环境下也能快速识别靶心位置，胶带磨损后直接撕除更换即可，维护操作十分简便。靶件与铝型材基座的连接采用铰接式快拆结构，铰接轴部位预留了标准间隙，当靶面被弹丸击中后，靶件会绕铰接轴向后翻转，

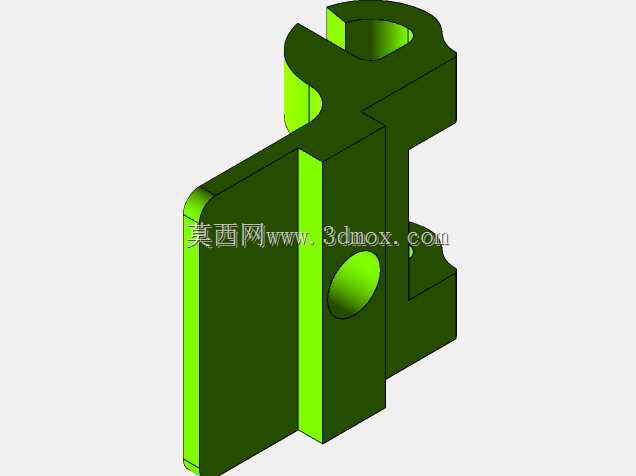

　　直观反馈命中效果，无需额外设置电子感应元件即可实现命中反馈，结构可靠性远高于电子传感类靶标，不会出现电路故障、感应失灵的问题；铰接部位的3D打印结构做了圆角过渡处理，避免反复翻转过程中出现应力集中断裂的问题，铰接孔的尺寸公差按照FDM3D打印的常规精度设置，无需二次打磨即可顺畅装配标准直径的金属铰接轴。整体结构的安装边界完全适配常规家用桌面的固定需求，铝型材基座的长度可根据实际摆放空间自由裁切，不需要严格遵循固定尺寸，所有附属部件的安装位置都可以沿铝型材T型槽任意调整，既可以单组使用进行单目标瞄准训练，也可以多组并排安装实现多目标切换训练。设计过程中特意规避了需要高精度机加工的结构特征，所有塑料部件均采用无支撑打印方向设计，

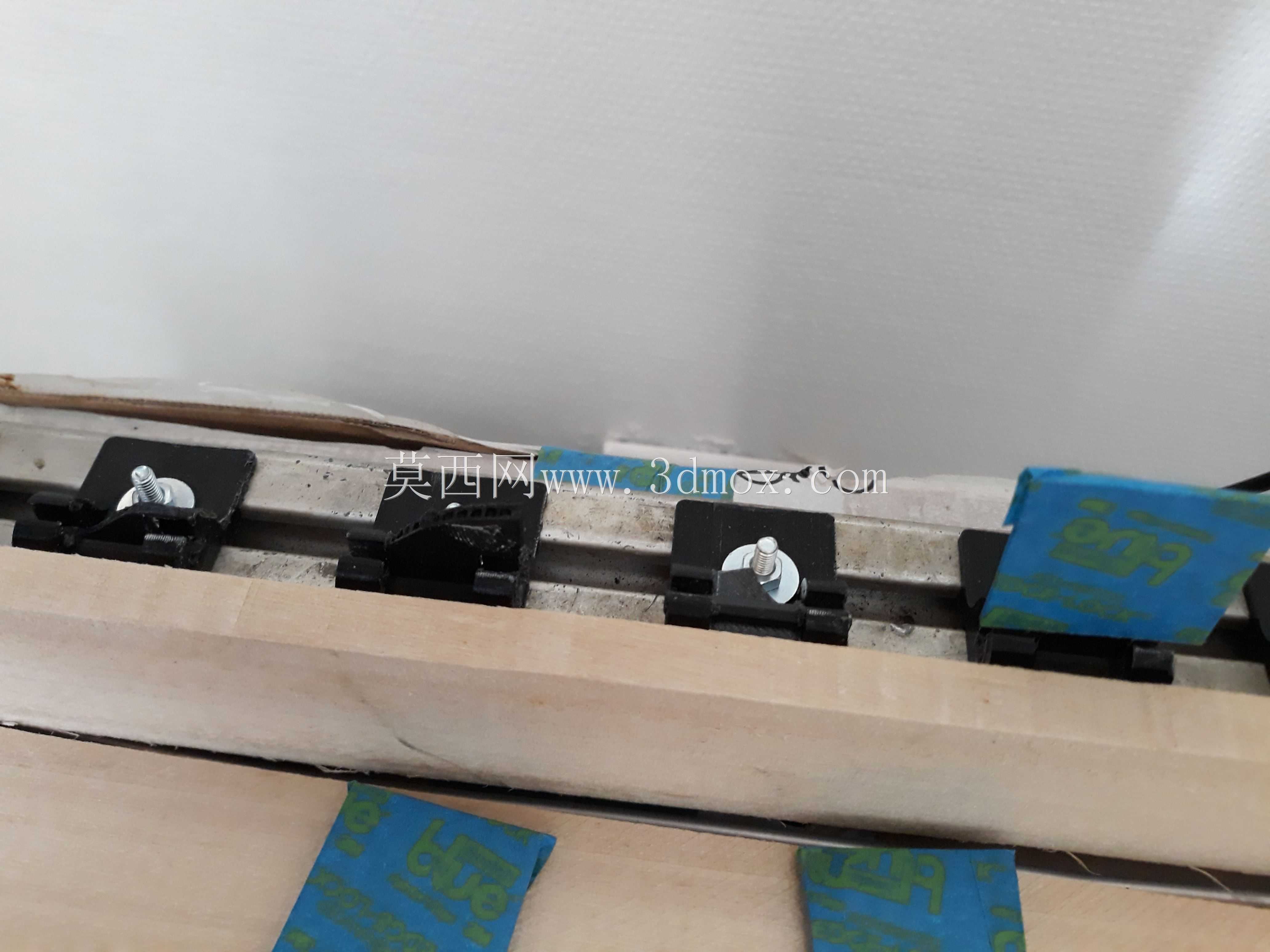

　　打印时不需要添加额外支撑结构，减少后处理工作量，打印完成后仅需去除打印层纹即可直接组装；所有连接紧固件均采用市面通用的标准五金件，不需要定制特殊规格的螺丝、螺母，使用者自行采购配件的成本极低。针对实际使用中可能出现的部件损坏问题，所有易损件均设计为独立可替换结构，无论是被弹丸击中的靶面、缓冲用的木质衬层还是铰接部位的塑料连接件，损坏后仅需单独更换对应零件即可，不需要整体报废整个靶标结构。实际测试中，采用常规PLA材料打印的靶件，在10米距离使用标准气枪空竹弹射击时，命中后靶件翻转反馈清晰，铝型材基座无明显晃动，木质衬层可以有效阻挡弹丸反弹，未出现弹丸无规则飞溅的情况，多次命中后仅靶面铝板出现轻微凹痕，塑料主体结构无开裂，铰接部位转动顺畅无卡滞，完全满足家庭日常射击训练的使用需求。
