滑动门上部导向承重导轨结构设计

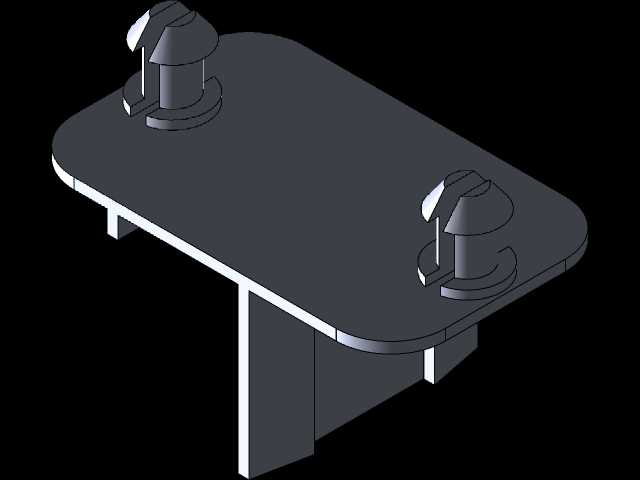

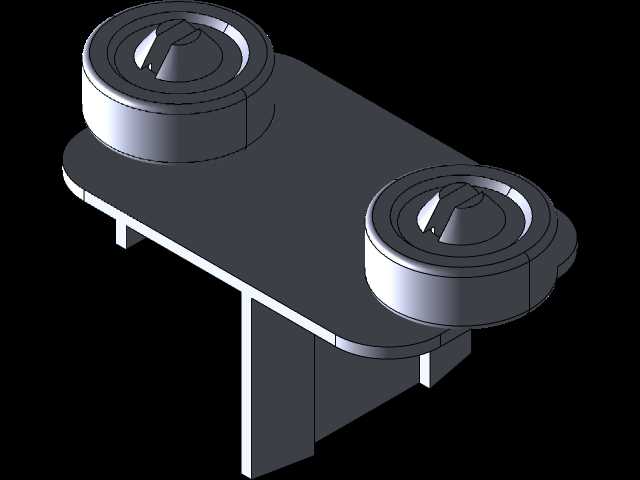

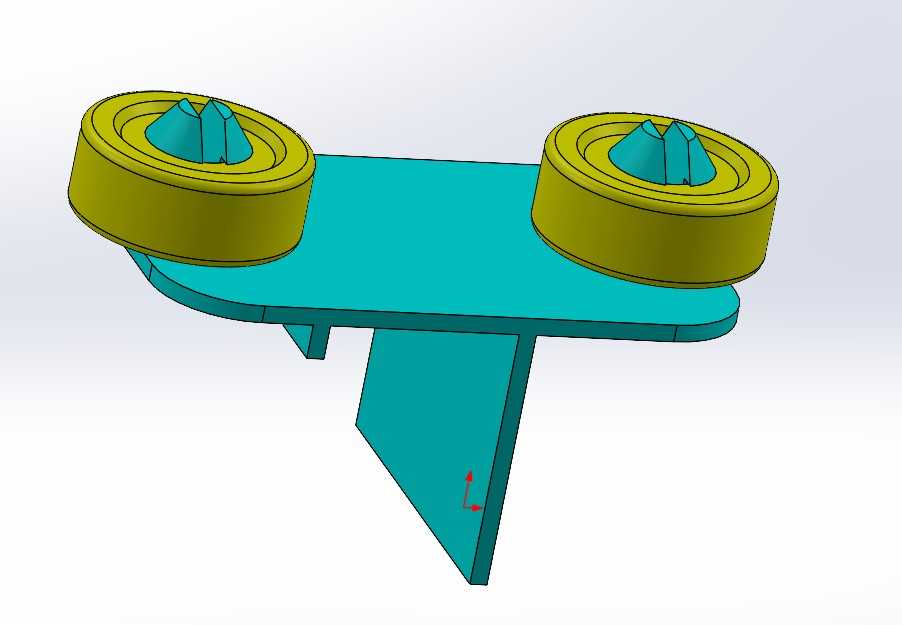

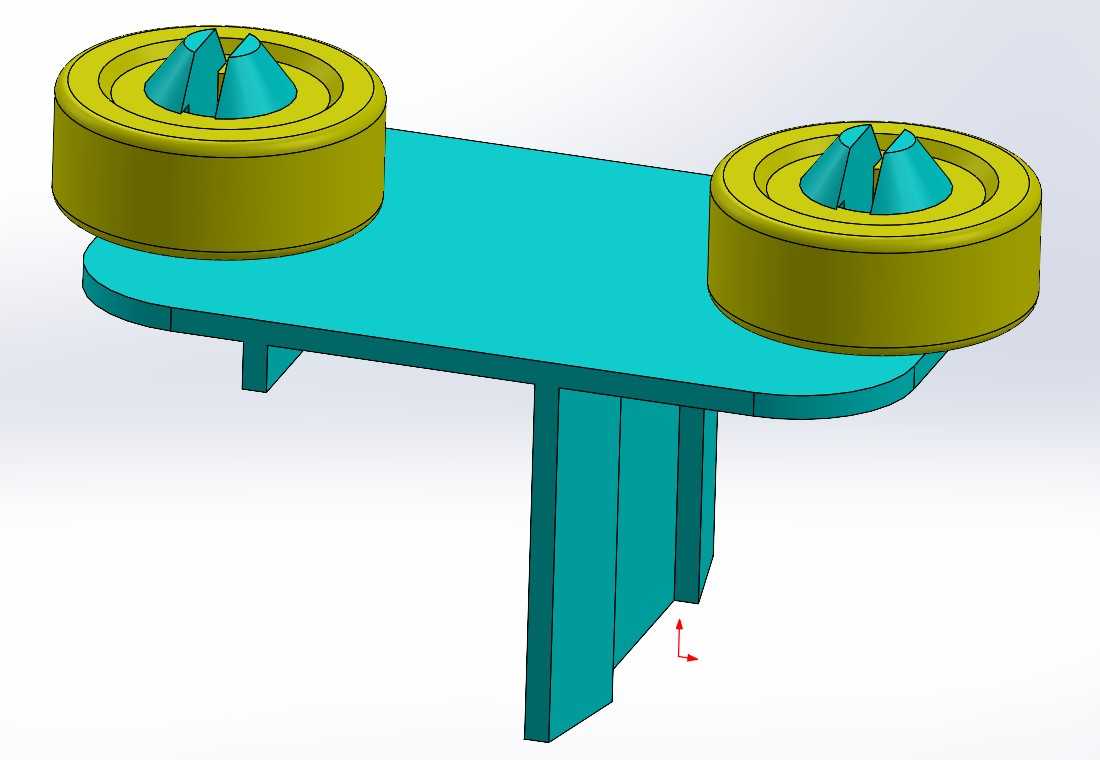

　　这款滑动门上部导轨结构，主要应用于各类平移滑动门的上部导向与承重场景，常见于工业设备防护门、车间隔断滑移门、小型柜体推拉门以及民用家装推拉门的上部导向定位环节，区别于下部承重导轨，上部导轨主要承担门体运行过程中的侧向限位、垂直方向防跳约束，同时分担部分门体倾斜带来的附加载荷，避免门体在推拉过程中出现脱轨、晃动、卡滞等常见问题。从结构设计逻辑来看，整个组件采用分体式装配思路，导轨基座为一体化成型的T型截面结构，水平段作为滚轮组件的安装承载面，两侧做圆弧过渡处理，避免应力集中在直角连接处，垂直段为安装固定边，预留的安装孔位可适配M4-M6规格的紧固件，直接固定在门体上方的门框横梁上，安装时不需要额外加工复杂的嵌槽，

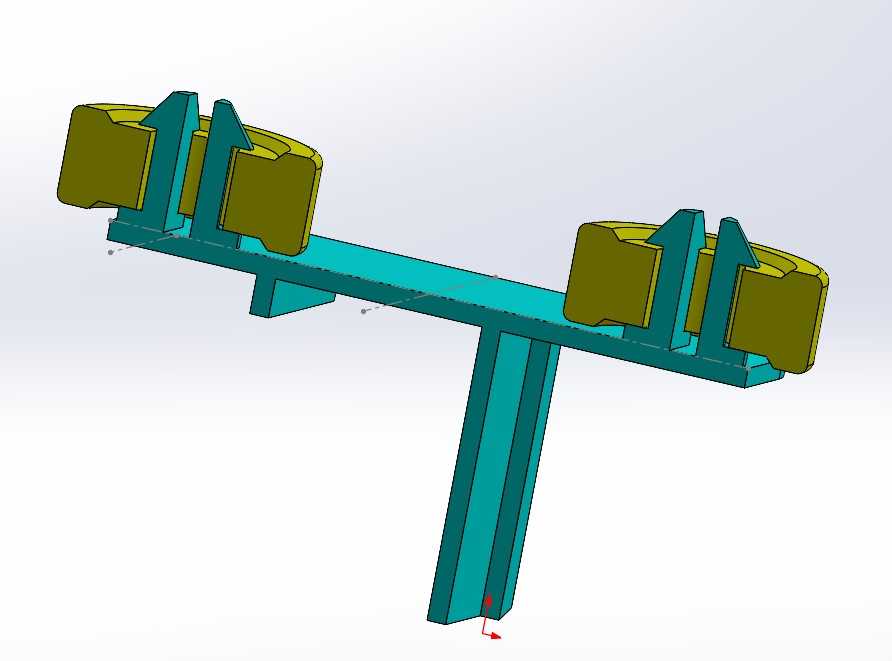

　　对安装基面的平面度公差要求控制在0.2mm每米范围内即可满足运行精度要求。两侧的滚轮组件采用内嵌式双锥面滚轮设计，滚轮外圈采用耐磨改性尼龙材质，内圈镶嵌自润滑铜套，直接套在固定销轴上，不需要额外加装轴承，既降低了整体制造成本，也能在无定期润滑的工况下长期稳定运行，双锥面的滚轮外形可以自适应卡入导轨的水平翼缘两侧，不管门体在运行过程中出现向前还是向后的侧向偏移，锥面都能自动导正，不会出现硬摩擦卡阻的情况。从安装边界尺寸来看，导轨基座的总宽度控制在120mm，垂直安装边的高度为45mm，厚度为4mm，两侧滚轮组件的中心距为80mm，滚轮外径为32mm，整体装配完成后，导轨顶面到滚轮最顶端的距离为12mm，预留了3mm的门体上下调节余量，

　　安装时可以根据门体的实际高度偏差，通过调整滚轮销轴的固定位置来适配，不需要额外加工垫片调整间隙。在实际工况适配性上，这款导轨的单组额定承重可以达到15kg，单扇门搭配两组该上部导轨，配合下部承重滑轮使用时，可以适配总重量30kg以内的各类平移门，运行过程中滚轮与导轨接触面的接触应力控制在材料许用应力的30%以内，长期往复运行的磨损量极小，正常使用场景下的免维护周期可以达到3年以上。设计过程中特意规避了传统上部导轨容易积灰的问题，导轨水平承载面采用向外倾斜2度的微小角度，日常落灰可以随着门体推拉动作被滚轮自动推到导轨边缘掉落，不会在接触面堆积造成滚轮卡滞，滚轮的锥面缝隙处也做了圆弧过渡，没有容易积攒杂物的直角死角，

　　在多粉尘的车间环境下也能稳定运行。另外整个结构没有采用复杂的异形曲面，所有结构特征都可以通过常规的铣削、注塑或者冲压工艺加工成型，不需要特殊的定制刀具，量产时的加工成本较低，装配过程也不需要专用工装，只需要常规的内六角扳手就可以完成全部安装调试，现场施工的适配性很强。针对门体运行过程中的噪音问题，滚轮选用的尼龙材质本身具备一定的减震效果，配合导轨基座的刚性结构，正常推拉运行时的噪音可以控制在40分贝以内，不会产生刺耳的金属摩擦声，不管是工业场景还是民用场景都能满足噪音要求。在结构强度校核环节，针对门体突然受到侧向撞击的极端工况，导轨垂直安装边的抗弯截面系数经过计算，可以承受100N的侧向冲击力而不会产生永久变形，滚轮销轴的抗剪强度也预留了3倍以上的安全系数，不会因为意外撞击出现销轴断裂、门体脱轨的安全问题。
