适配6mm开槽工作台的多高度创床夹具

　　这款夹具主要面向小型机加工、桌面级创床作业场景设计，专门适配带有6mm标准开槽的工作台面，解决常规固定高度夹具无法适配不同厚度工件装夹需求的痛点。在实际车间作业中，桌面级创床常用来加工小型非金属件、软金属试样、3D打印后处理工件，这类工件厚度跨度大，从2mm的薄片样件到30mm的块状坯料都有装夹需求，传统固定高度压板要么压持过紧导致薄壁件变形，要么压持行程不足无法装夹厚料，这款可调高度夹具正是针对这类场景做的结构优化。

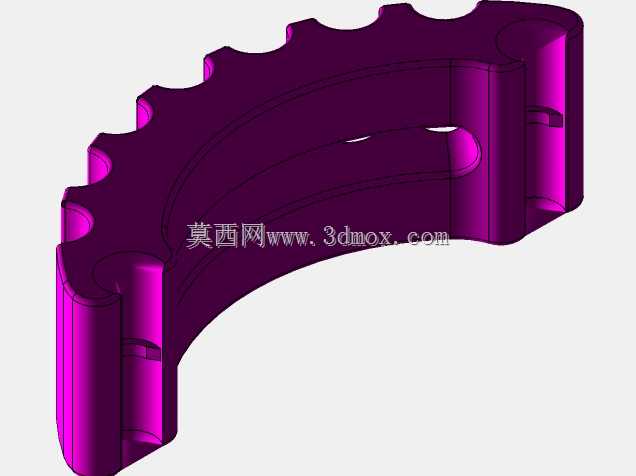

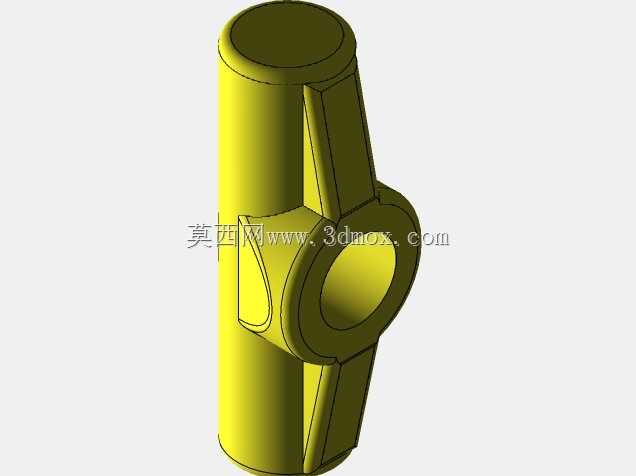

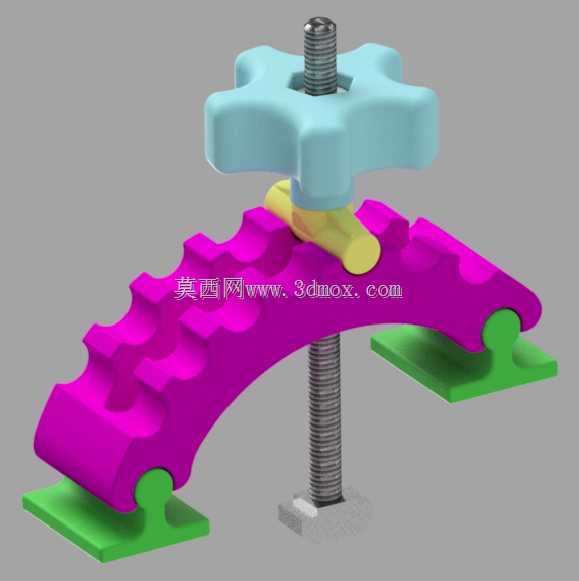

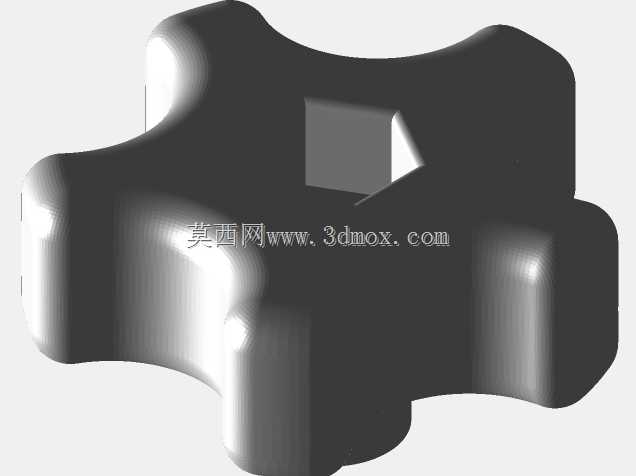

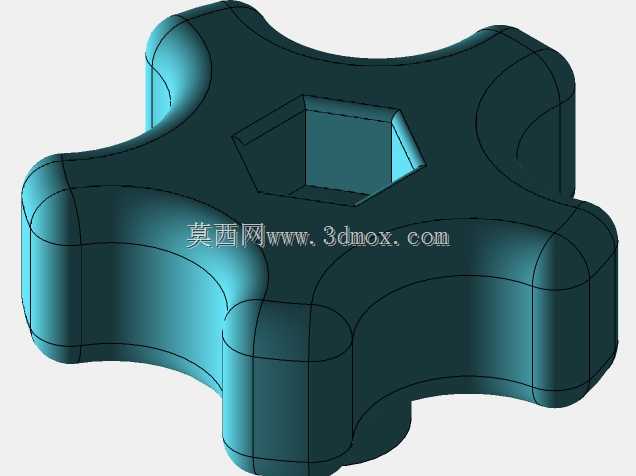

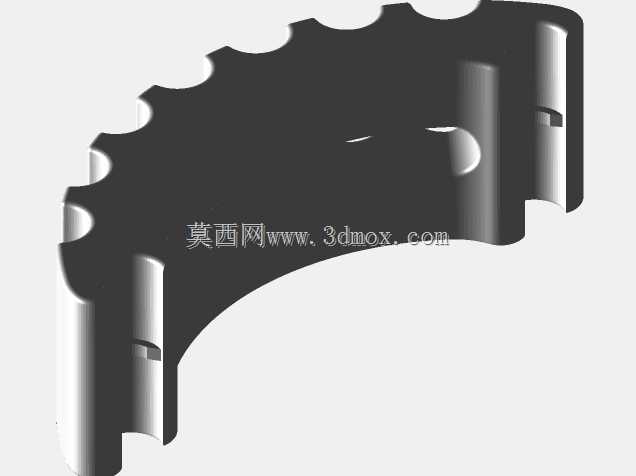

　　从结构设计来看，夹具采用拱形桥身作为主体承载结构，桥身底面做了多段阶梯式的压接面，不同高度的阶梯面可以对应不同厚度的工件，配合中心的星形调节手轮，转动手轮即可带动螺杆升降，调整桥身的整体压持高度，不需要额外更换不同规格的垫块，单套夹具就能覆盖常用的工件厚度装夹范围。手轮采用大尺寸星形结构，边缘做了圆弧过渡，操作人员徒手就能施加足够的锁紧力矩，不需要借助扳手等额外工具，在频繁换件的小批量加工场景下能大幅缩短装夹辅助时间。

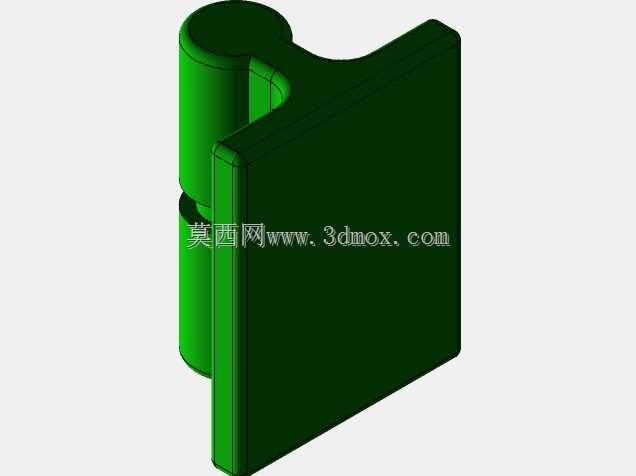

　　夹具底部的两个定位脚完全匹配工作台6mm宽度的T型开槽，安装时直接将定位脚卡入槽内即可完成定位，不需要额外做位置校准，定位脚侧面和槽壁的配合间隙控制在0.1mm以内，装夹时不会出现偏移窜动。桥身的压接面都做了圆角处理，避免压持时在工件表面留下压痕，针对软质工件加工场景也能保证装夹后的表面质量。设计时特意对3D打印的成型方向做了优化，桥身主体采用沿拱形弧度方向的打印取向，让层纹方向和装夹受力方向保持一致，避免打印件受力时出现层间开裂，即使采用普通PLA、PETG等常见3D打印材料制作，也能满足日常小型工件加工的装夹强度要求。

　　从安装边界来看，夹具单组的总宽度为120mm，桥身最大拱起高度为45mm，中心螺杆的调节行程为30mm，配合工作台开槽可以实现横向位置的任意调整，多组夹具搭配使用时可以装夹长度超过200mm的长条形工件，也可以单组使用装夹小型方块工件。中心螺杆采用标准M6规格，日常使用中如果螺杆出现磨损，可以直接替换标准五金件，不需要整体更换夹具，降低了使用维护成本。在实际使用中，这款夹具除了适配桌面创床，也可以用在同规格开槽的3D打印机平台、小型雕刻机工作台上面，作为临时工件固定的工装使用，适用场景覆盖了大部分桌面级加工设备的小件装夹需求。
