特斯拉式单向阻流阀结构设计

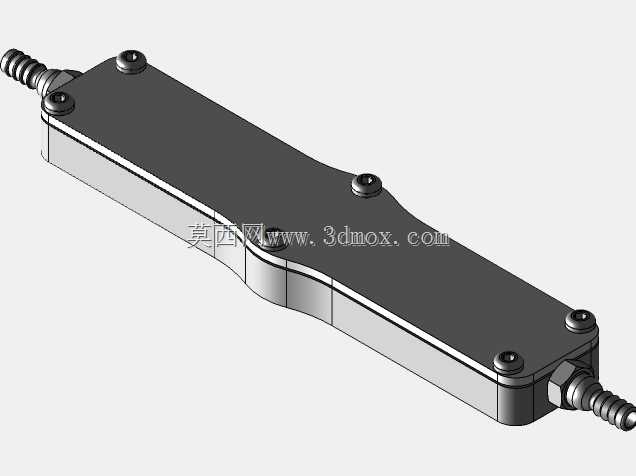

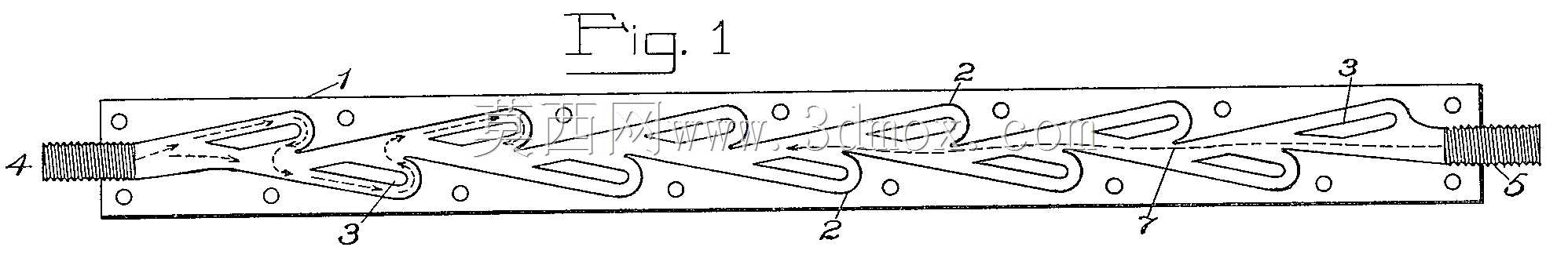

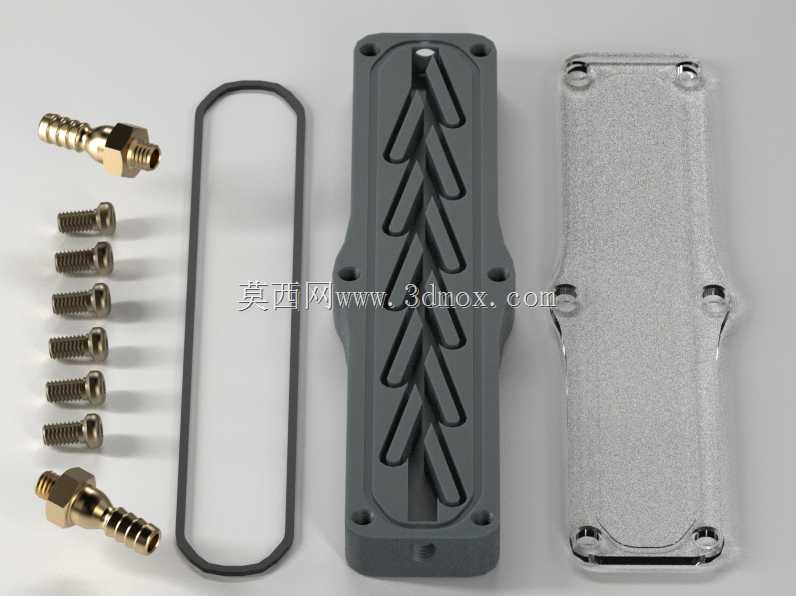

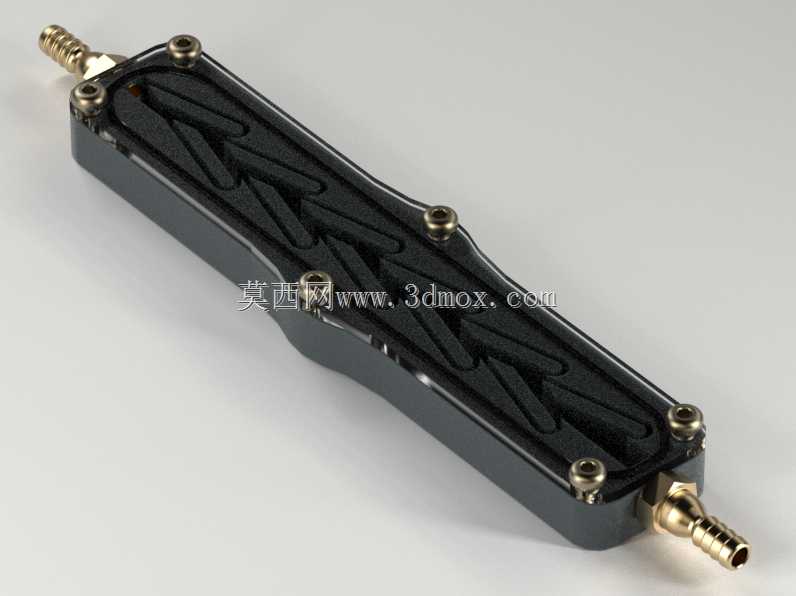

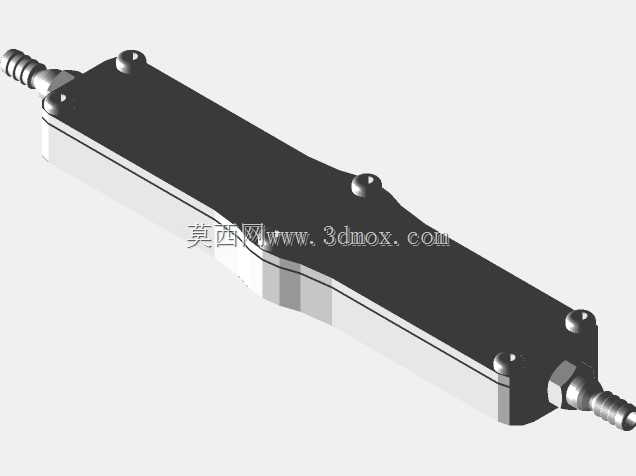

这款单向阻流结构是完全依托流体自身流动特性实现单向导通功能的阀件设计，全程没有设置任何可活动的阀芯、弹簧、密封件等运动部件，从根源上规避了传统单向阀长期使用后出现的部件磨损、密封失效、卡滞故障等问题，在对可靠性要求极高的流体控制场景中有着不可替代的应用价值。它的核心工作逻辑是利用内部特殊的流道构型，让正向流动的流体可以顺着流道平滑通行，流动过程中产生的阻力损耗极低，而反向流动的流体进入流道后，会被流道内的分流结构不断拆分、引导形成对冲涡流，大幅提升反向流动的阻力，实现反向阻断的效果，正反方向的流动阻力差可达百倍以上，完全可以满足常规单向导通的使用需求。从实际应用场景来看，这类无运动部件的单向阀非常适配微型流体管路、特殊介质输送、长期免维护的流体回路，比如微流控实验设备、特殊气体输送管路、高温高压流体回路、航天航空领域的微型流体控制系统，在这些场景里，传统带活动部件的单向阀往往会因为介质腐蚀、温度交变、长期静置出现故障，而这款阀件依靠固定流道实现功能，没有易损部件，使用寿命极长，也不需要定期维护更换。在设计思路上，这款阀件采用了长条形集成式布局，内部流道沿阀体长度方向依次排布多组阻流单元，每组单元都设置了特定角度的分流导槽，反向流体进入后会被导槽引导至侧支回路，与主路流体形成对冲，不断消耗流体的动能，多组单元串联后可以实现极高的反向阻流比，同时正向流动时流体不会被导槽强行分流转向，流动路径平滑，压损可以控制在极低水平。阀体整体采用扁平长方构型，两端设置了标准的宝塔式气嘴接头，可以直接匹配常规的软质流体管路，安装时不需要额外配置转接头，阀体上下盖通过沿周向均匀布置的紧固件实现密封连接，整体安装边界规整，既可以单独串接在管路中使用，也可以直接集成在流体控制板的集成流道上，适配多种安装场景。流道的截面尺寸经过反复优化，既保证了正向流动的通流能力，也让反向流动时的涡流对冲效果达到最优，不会出现通流能力不足或者反向阻流效果不达标的问题，阀体的壁厚设计兼顾了结构强度和轻量化需求，在满足常规管路压力承载要求的前提下，尽可能压缩了整体体积，适合在空间紧凑的微型流体系统中使用。
