六号装甲车辆履带连接组件结构设计

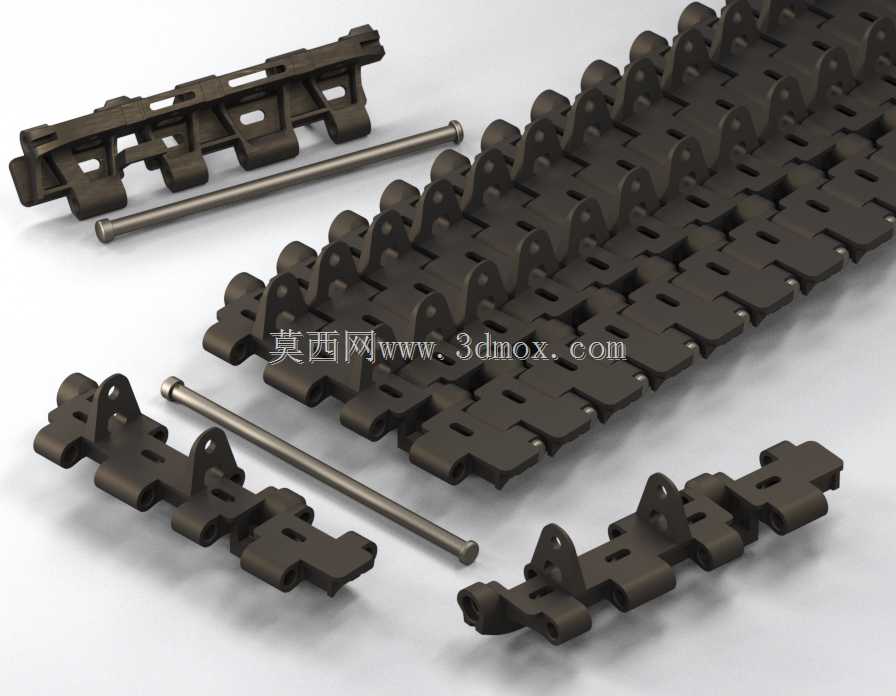

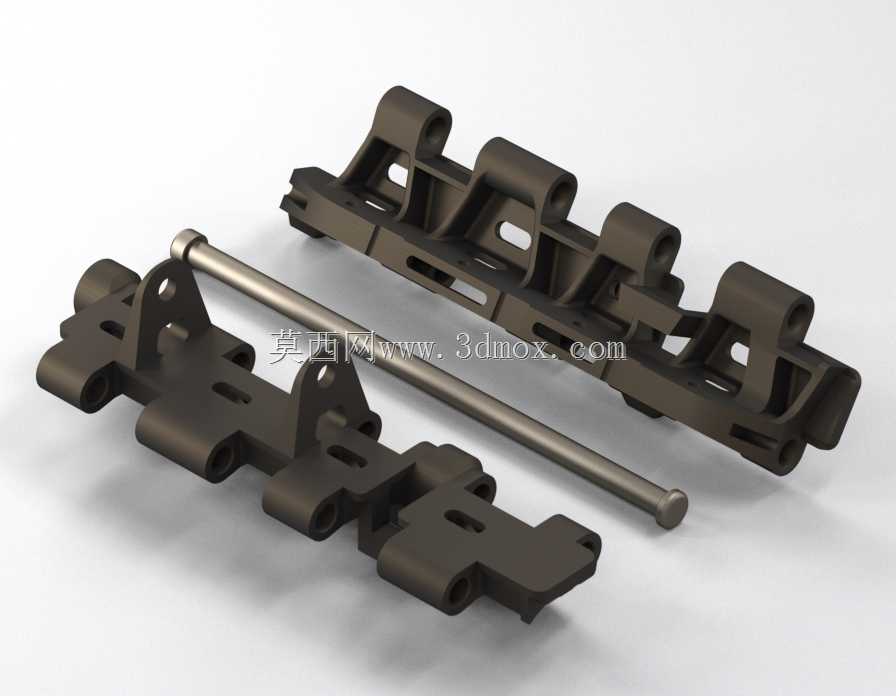

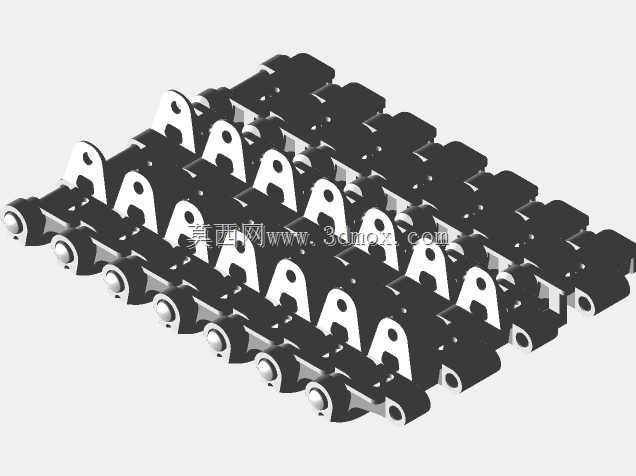

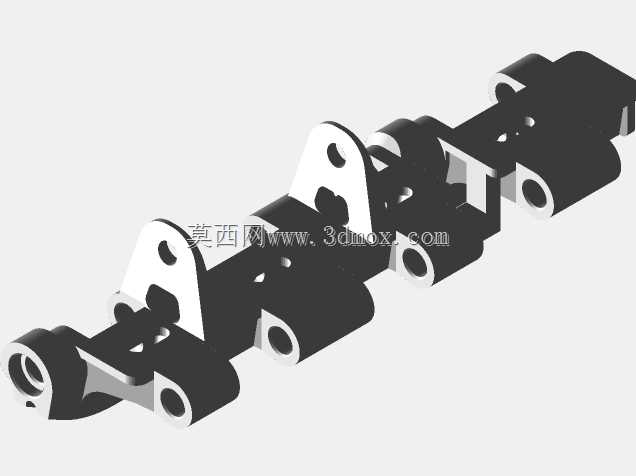

该履带连接组件是重型装甲履带行走系统的核心铰接部件，主要应用于大吨位履带式装甲作战车辆、重型工程履带装备的行走机构中，承担着传递整车牵引力、缓冲路面冲击、保障履带环连续运转的关键作用，是履带装备适应复杂非铺装地形、泥泞沼泽地貌、崎岖越野路面的核心结构单元。整套组件由分体式履带接地板、横向贯通连接销、端部限位结构三个核心部分组成，在实际装备运行过程中，相邻履带板通过连接销实现铰接，可围绕销轴完成一定角度的相对转动，以此适配驱动轮、导向轮、负重轮的包角曲率，保障履带在轮系上的平顺啮合，避免行走过程中出现卡滞、脱轨等故障。从功能特性来看，该连接结构采用了宽幅接地的板体设计，单块履带板的接地接触面做了防滑齿形结构优化，能够在松软泥泞路面增大接地附着力，降低整车接地比压，避免装备在软质路面出现陷车问题；板体上的铰接孔位做了同轴度精度优化，与连接销的配合间隙控制在合理区间，既能够保证铰接转动的灵活性，又能避免间隙过大造成的行驶过程中履带晃动、冲击异响问题。连接销采用通体圆柱结构，两端设置有限位卡位结构，装配后可限制销轴的轴向窜动，避免履带在高速运转、大载荷冲击下出现销轴脱出的故障，保障行走系统的运行可靠性。从设计思路来看，该结构针对重型履带装备的大载荷工况做了针对性优化，板体的受力部位做了加厚加强处理，非受力区域做了轻量化挖槽设计，在保证结构强度满足大吨位装备牵引、冲击载荷要求的前提下，尽可能降低单块履带板的自重，减少行走系统的转动惯量，降低整车动力系统的功率损耗。在安装边界层面，单块履带板的铰接孔中心距匹配对应型号负重轮的节距参数，连接销的直径与板体铰接孔的内径采用基孔制配合设计，装配时可通过专用工装完成销轴的压装与端部限位固定，相邻板体铰接后的转动角度范围完全覆盖履带环绕驱动轮、导向轮时所需的最大弯折角度，无需额外调整即可适配对应型号履带环的装配要求，能够在野外维修场景下实现单块履带板的快速更换，降低装备战地维护的难度与耗时。整套结构的受力路径经过反复优化，车辆行驶过程中产生的牵引力、地面冲击力可通过板体均匀传递至连接销，再通过相邻板体传导至整个履带环，避免局部应力集中造成的板体断裂、销轴变形问题，能够满足重型装甲装备在复杂越野工况下的长周期可靠运行需求。
