可调式活动扳手全套零件装配结构设计

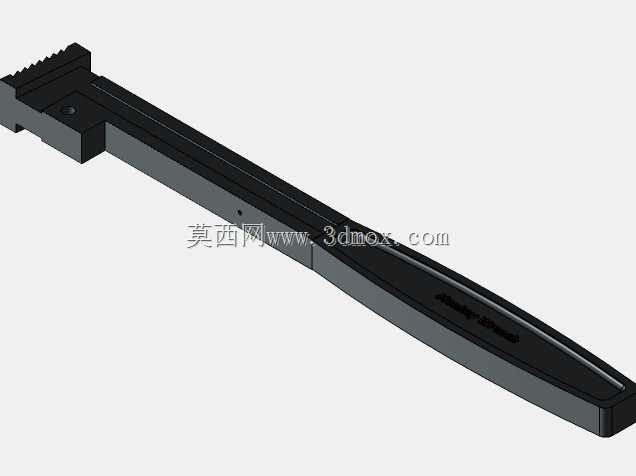

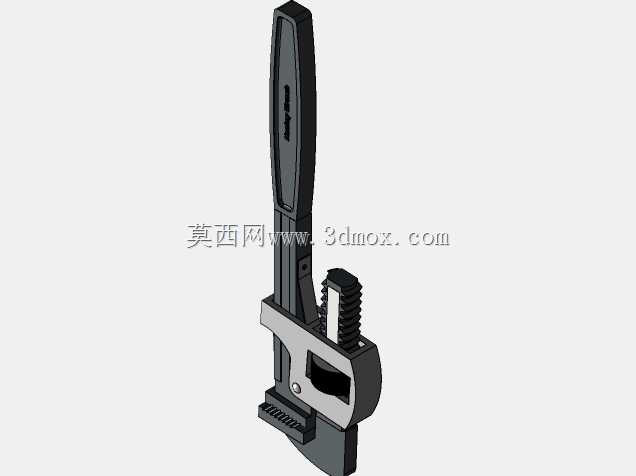

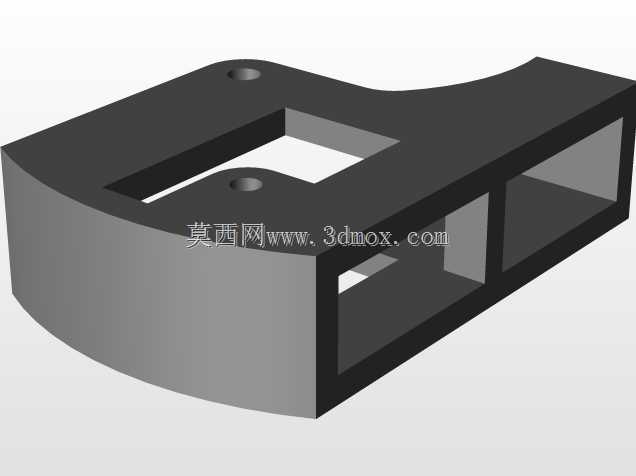

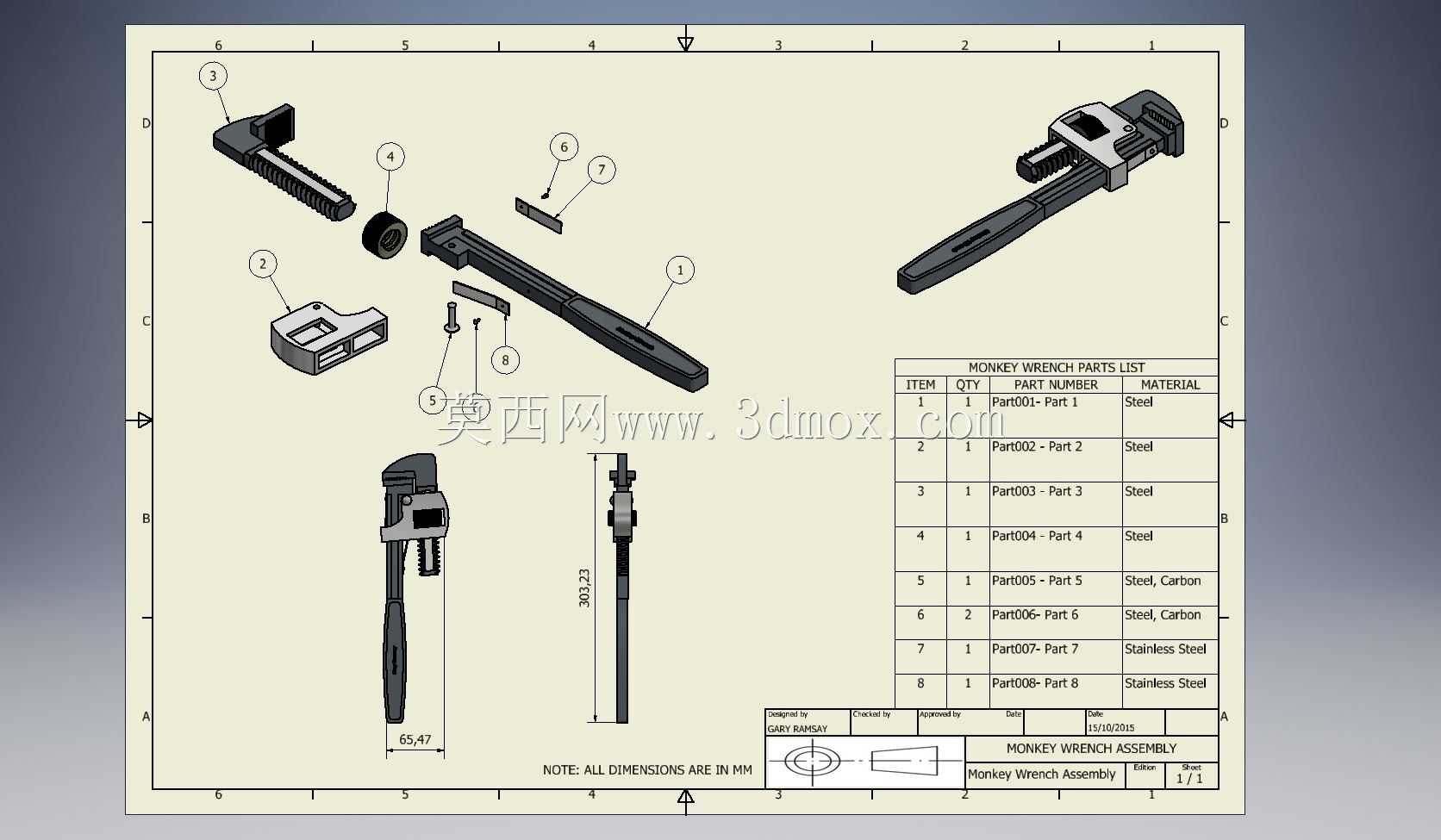

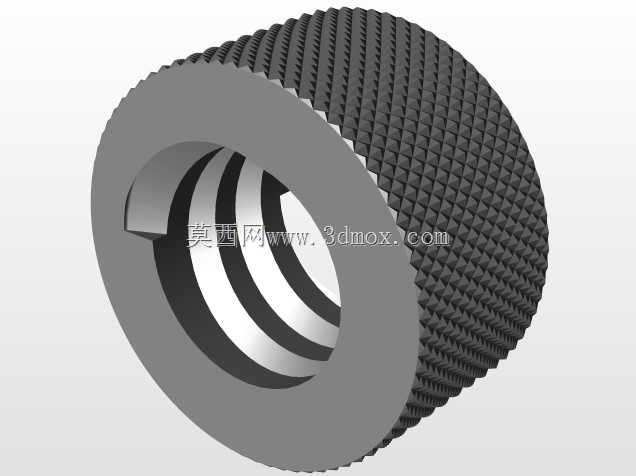

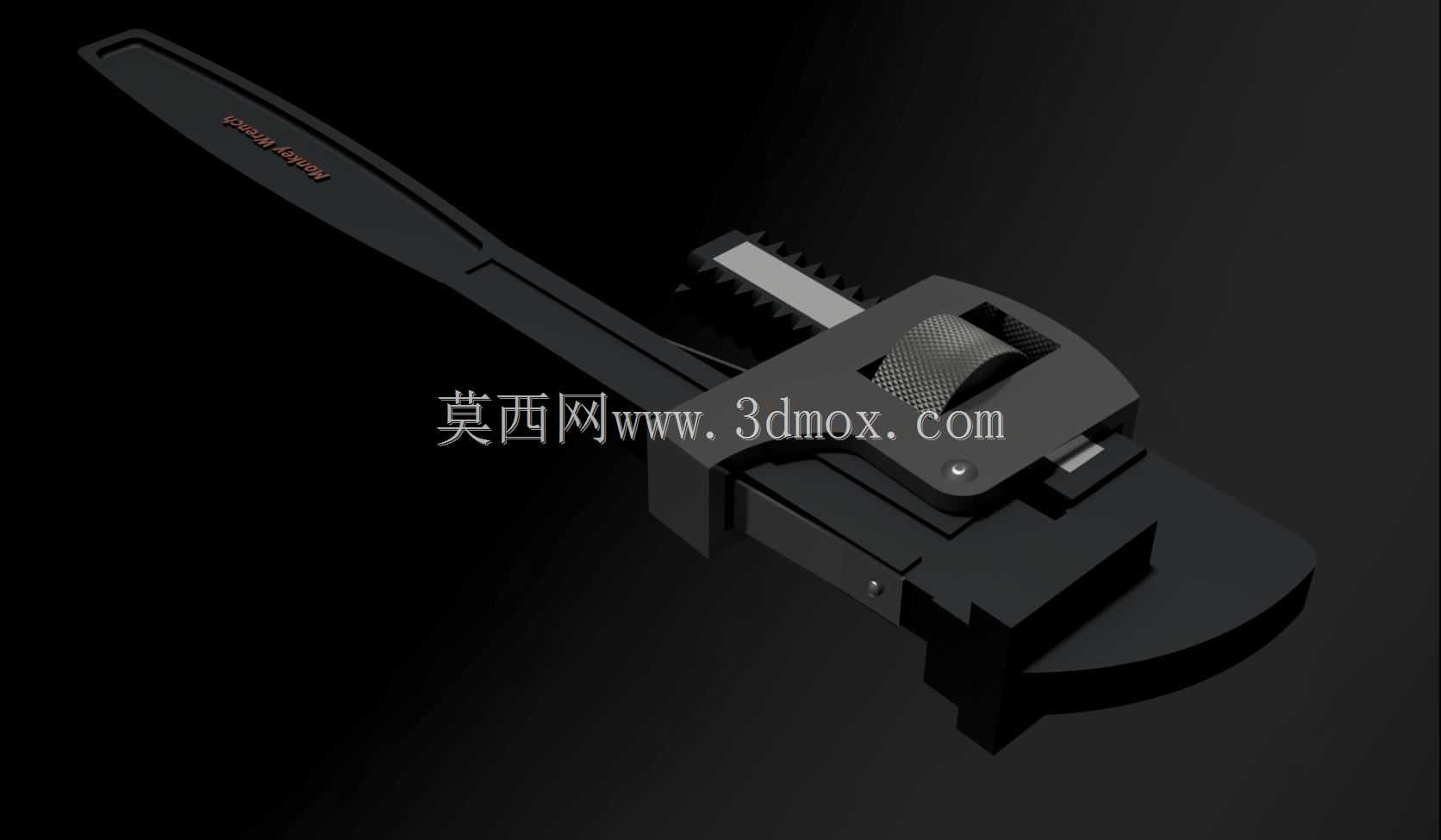

活动扳手作为工业装配、设备运维、家装维修场景中普及率最高的手动紧固工具之一，核心作用是适配不同规格的六角头、方头螺栓与螺母，通过可调式钳口结构覆盖多尺寸紧固件作业需求，无需频繁更换对应规格的固定扳手，大幅提升零散维修、多规格装配场景下的作业效率，在机械维修车间、家装施工、水电安装、设备调试、户外应急抢修等场景中都是必备的基础工具。这款可调活动扳手的设计围绕手动工具的实用需求展开，整体结构分为固定钳身、活动钳口、调节蜗杆、防滑手柄、定位销、弹性垫片几个核心部件，各零件的配合公差经过反复调校，确保调节蜗杆转动顺滑无卡滞，活动钳口在全行程范围内无晃动间隙，夹持紧固件时不会出现打滑、崩口的问题。设计过程中重点优化了钳口的受力结构，固定钳身与活动钳口的夹持面做了细密的齿纹处理，增大与紧固件接触面的摩擦力，同时对钳口根部做了加厚过渡处理，避免大扭矩作业时钳口断裂失效；手柄部分采用符合人体工学的长条形渐变截面设计，握持区域做了防滑纹理处理，既能够在施加较大扭矩时保证握持稳定性，也能减少长时间作业带来的手部疲劳。从尺寸边界来看，这款扳手总长度控制在200mm左右，最大开口宽度可达24mm，能够覆盖日常作业中绝大多数M6到M16规格的紧固件拆装需求，整体外形紧凑，既可以放入常规工具包随身携带，也能适配狭小空间内的紧固件作业，不会因为整体尺寸过大无法伸入狭窄的设备间隙。装配逻辑上采用模块化的组装思路，调节蜗杆通过定位销固定在钳身的安装槽内，与活动钳口底部的齿条精准啮合，转动蜗杆即可带动活动钳口平稳移动实现开口大小的调节，尾部的弹性垫片用于消除蜗杆与安装槽之间的配合间隙，避免长期使用后出现调节旷量，所有零件的结构都做了工艺优化，既满足结构强度要求，也适配常规的冲压、机加工、热处理生产工艺，能够直接落地进行量产加工，钳身部分采用碳钢材质做淬火处理提升整体硬度与耐磨性，活动钳口的齿面做高频淬火保证夹持硬度，手柄部分做表面发黑或包胶处理提升防锈能力与握持手感，整体设计兼顾了实用性、耐用性与加工可行性，完全符合手动五金工具的行业使用标准。
