传动系统用伞齿轮支撑固定支架结构

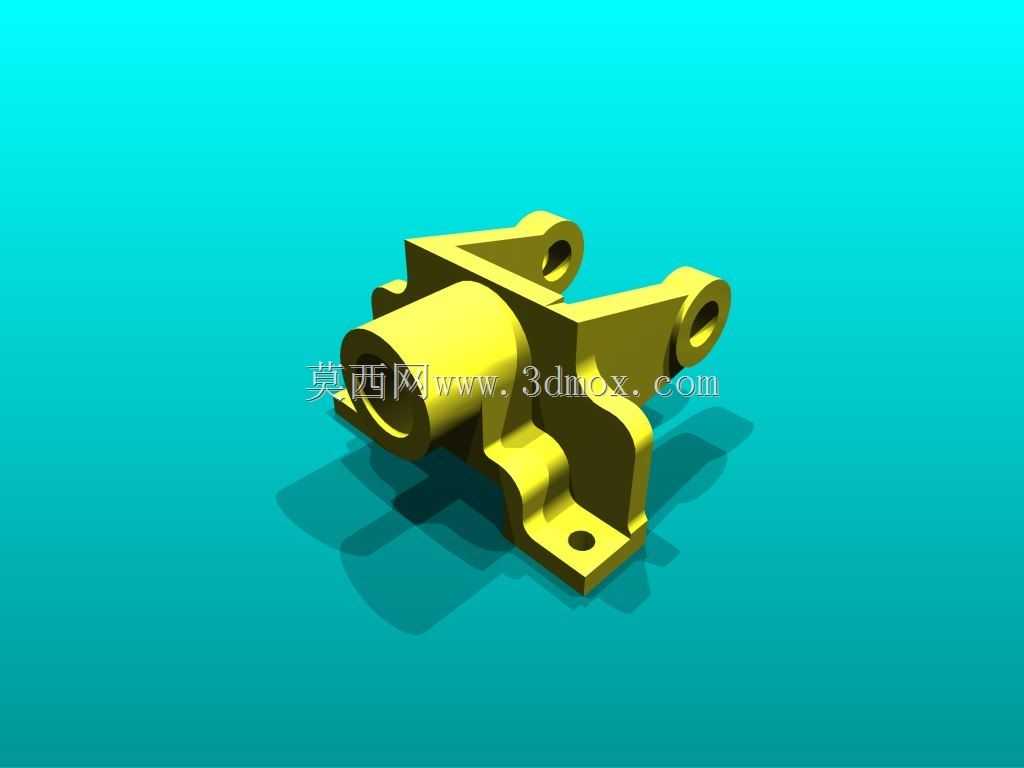

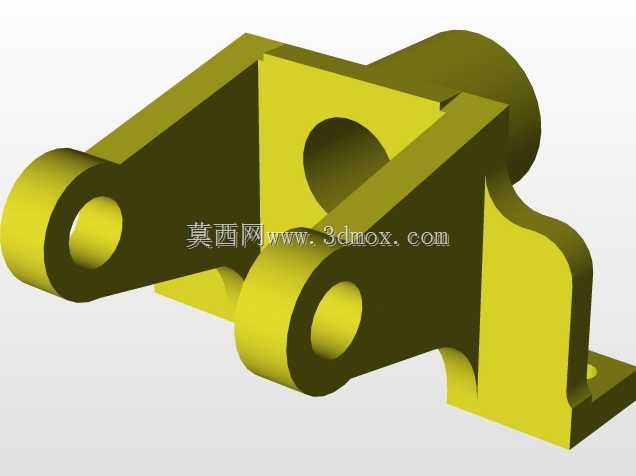

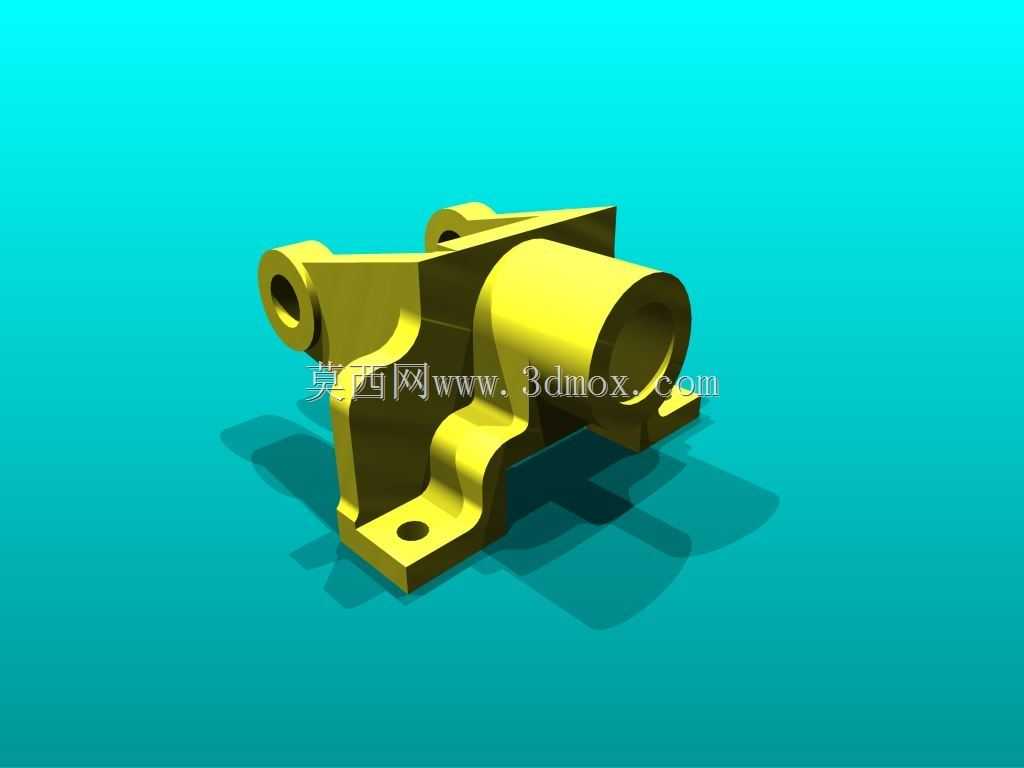

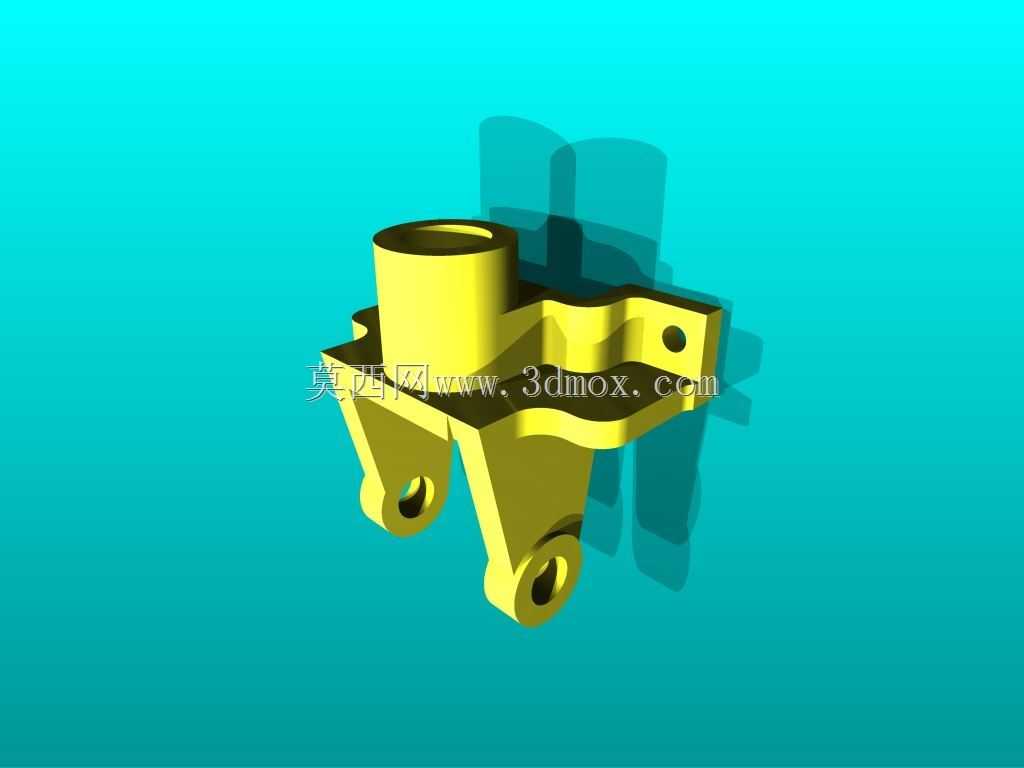

　　在各类需要交错轴动力传递的机械传动场景中，伞齿轮的安装定位精度直接决定了整套传动副的啮合稳定性、传动效率与运行寿命，而伞齿轮支架作为承载伞齿轮轴系、保证两交错轴夹角精度的核心支撑构件，其结构设计合理性直接影响整套传动机构的运行表现。这类支架常应用于小型机床进给传动箱、自动化设备转角动力传输单元、轻工机械传动模组、小型动力工具的传动端，承担着固定伞齿轮轴安装位、承受齿轮啮合径向与轴向载荷、隔绝传动振动向机架传递的多重作用。从结构功能来看，该支架采用一体化铸造成型后做机加工的工艺路径设计，主体设置有一处竖直方向的轴套安装孔，用于穿装主动伞齿轮的转轴，轴套内壁预留有轴承安装位与润滑脂存储槽，可适配深沟球轴承或圆锥滚子轴承的安装需求，

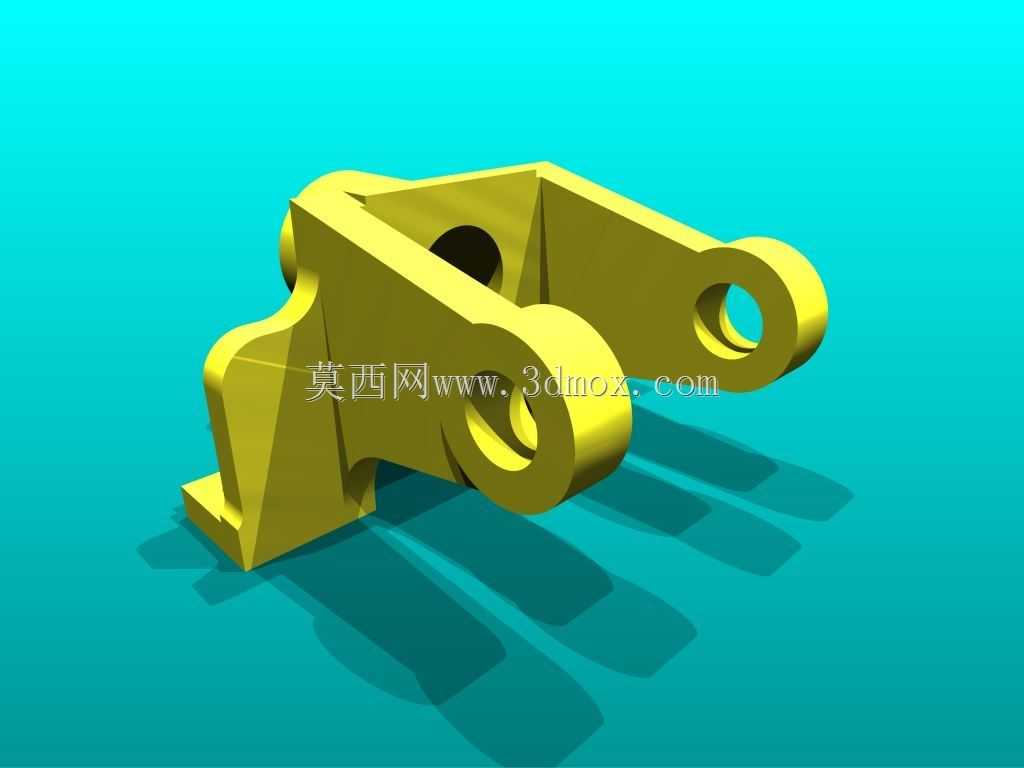

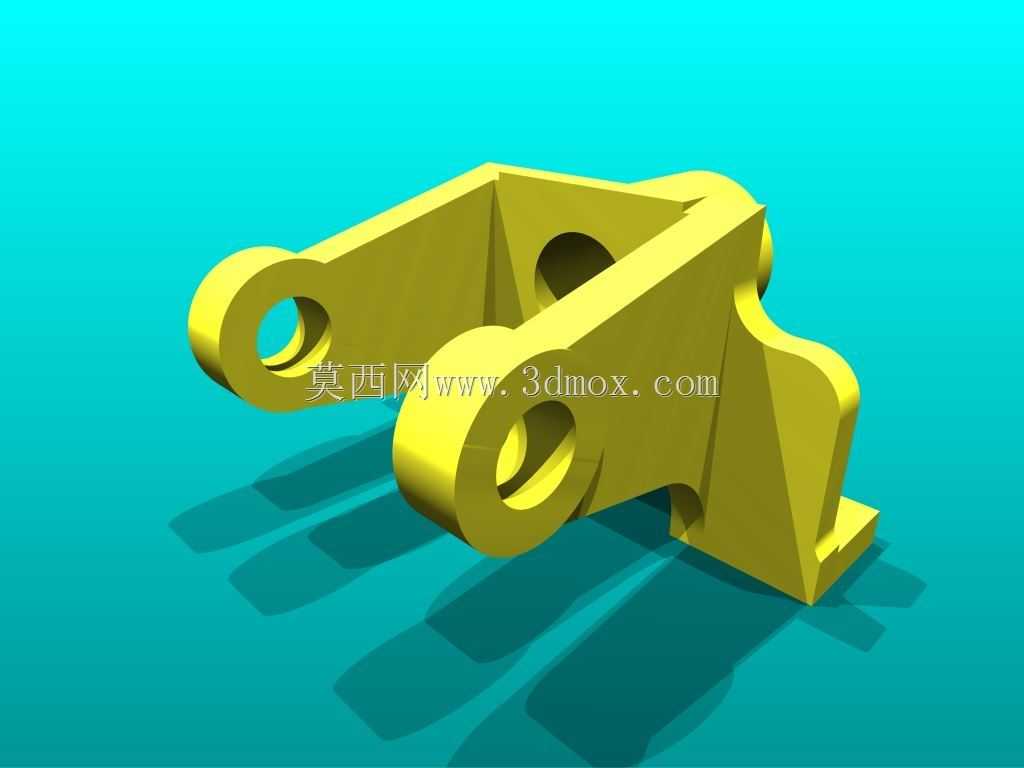

　　保证转轴转动时的同轴度，避免高速转动下出现轴系窜动。支架下部延伸出两处带同轴安装孔的支撑耳，这两处支撑耳的孔位与竖直轴套的轴线呈固定夹角，恰好匹配伞齿轮副90度交错传动的角度要求，用于安装从动伞齿轮的转轴，两支撑耳的孔位同轴度公差控制在IT7级以内，保证从动轴安装后不会出现偏斜，避免伞齿轮啮合时出现偏载、打齿的问题。支架侧部延伸出带安装孔的固定翼板，翼板上的安装孔做了沉头设计，可通过内六角螺栓将整个支架固定在设备的安装基面之上，翼板与主体连接处做了加厚的过渡圆角，可分散螺栓紧固时的应力，同时承载齿轮传动时产生的倾覆力矩，避免支架在交变载荷下出现连接松动。设计过程中，首先需要确定两交错轴的中心距参数，

　　这一参数直接匹配对应模数伞齿轮的安装距要求，中心距的偏差需要控制在允许范围内，否则会导致齿轮啮合侧隙过大或过小，侧隙过大会造成传动回程误差增大、换向冲击明显，侧隙过小则会出现齿轮卡滞、润滑脂无法进入啮合面、磨损加剧的问题。轴套的内径尺寸需要根据所选轴承的外径做基轴制配合设计，配合公差选用H7/k6的过渡配合，既保证轴承外圈安装后不会出现周向转动，又能方便装配时的压装操作，避免过盈量过大导致轴承外圈变形影响转动顺畅度。下部两支撑耳的安装孔同样需要适配从动轴的轴承尺寸，孔的端面需要做锪平处理，保证轴承安装时端面贴合紧密，不会出现倾斜。安装边界方面，支架竖直轴套的上端面需要预留足够的空间，方便主动轴的联轴器或动力输入部件安装，

　　避免与设备其他构件产生干涉；下部两支撑耳的外侧需要预留轴承端盖的安装空间，端盖安装后可对轴承进行轴向定位，同时密封润滑脂防止泄漏；侧部固定翼板的安装面平面度需要控制在0.02mm以内，保证支架安装后整体不会出现倾斜，安装时需要在基面与支架之间加装调整垫片，可对齿轮的啮合侧隙进行微调，保证伞齿轮副的接触斑点处于齿面中部，达到最优的啮合状态。结构设计时还需要考虑减重与刚度的平衡，支架非承载区域做了适当的壁厚减薄，承载区域比如轴套外壁、支撑耳与主体的连接位置、翼板根部都做了加厚处理，同时在转角位置设置铸造圆角，避免应力集中导致支架在长期交变载荷下出现开裂。整个支架的外形轮廓没有多余的突出结构，可适配紧凑的设备内部安装空间，在小型自动化生产线的转角传动模组、台式钻床的进给传动箱、手持动力工具的传动端等空间受限的场景中，这种一体化结构的支架相比分体式支撑结构拥有更好的装配精度与结构刚度，不需要额外调整多个支撑件的相对位置，一次安装即可保证轴系的位置精度，大幅降低装配调试的工作量。实际使用中，这类支架需要承受伞齿轮啮合时产生的径向力与轴向分力，因此材质通常选用铸钢或者高强度铸铁，保证足够的强度与减震性能，机加工完成后需要对安装孔、安装面做去毛刺处理，避免装配时出现干涉，同时表面做喷塑或发黑处理，提升防锈能力，适应不同工况下的使用需求。
