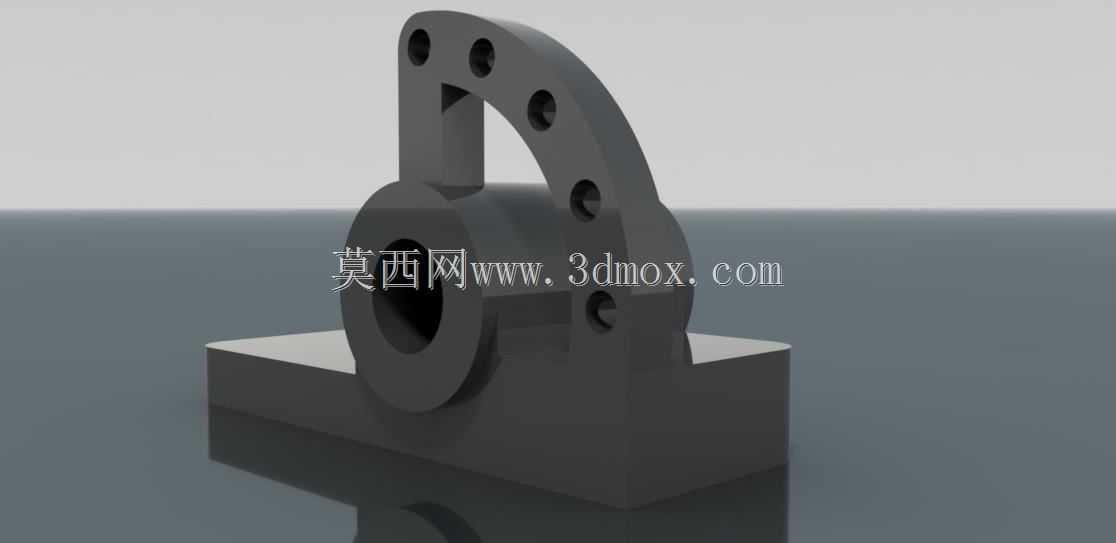

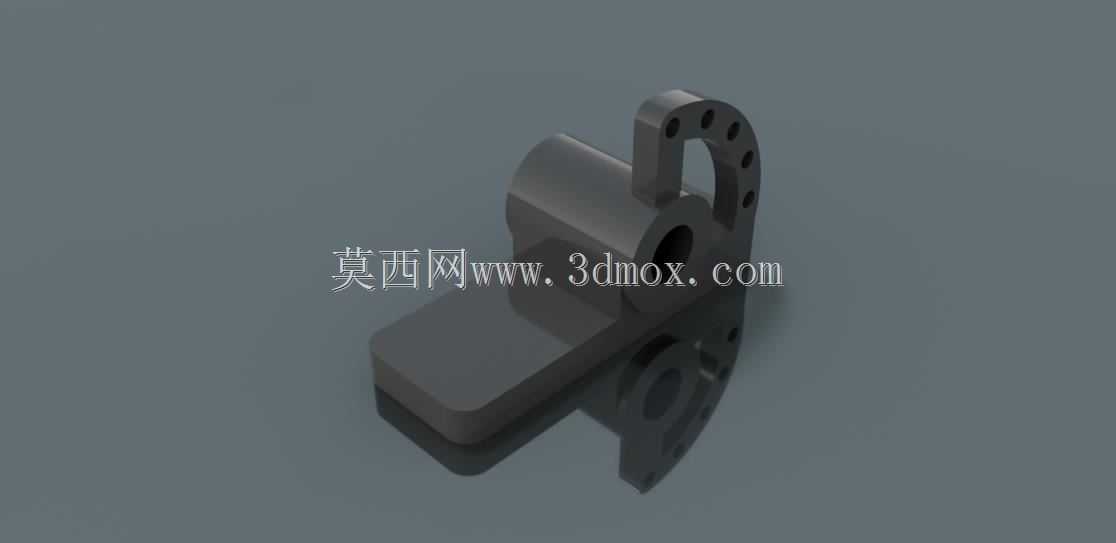

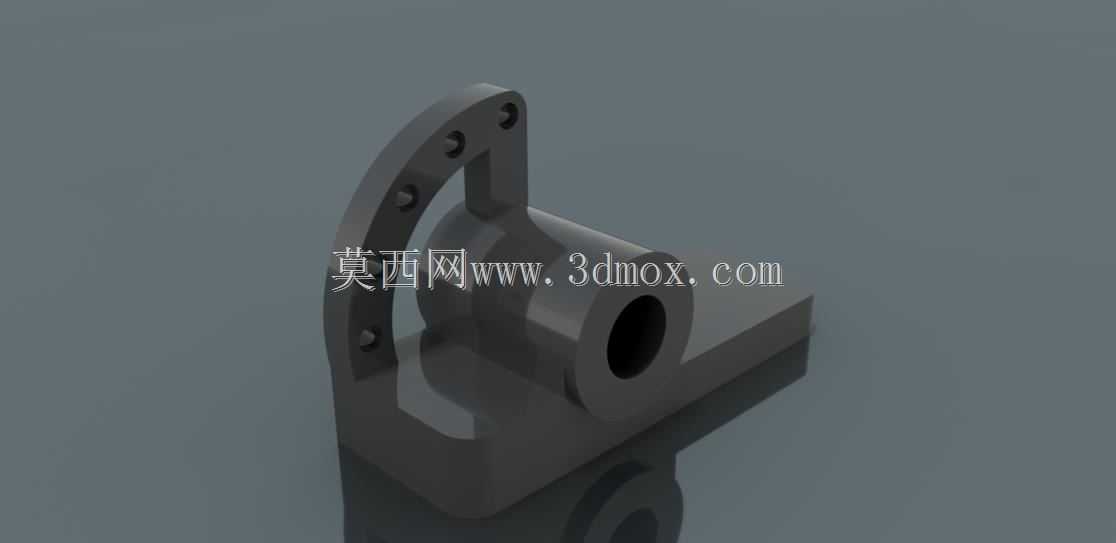

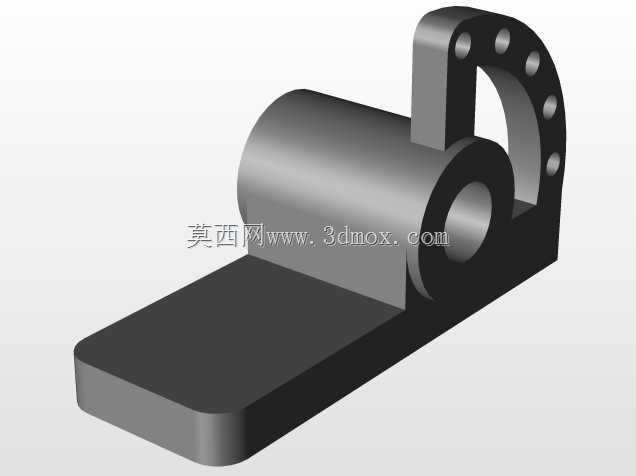

Inventor创建的自由式异形铰接支撑零件结构

　　这类带弧形锁紧孔位的异形支撑铰接件，多应用在小型工装夹具的角度调节工位、便携检测设备的支架连接段，也常见于轻工自动化生产线的辅助定位模组中，承担着连接固定基座与活动功能端、实现小范围角度调整后锁止定位的核心作用。从结构上拆解来看，零件底部的矩形安装座是整个构件的承载基础，安装座底面做了平面度公差约束，装配时可直接贴合设备基板的安装面，通过侧边的沉头孔完成螺栓锁紧，安装座的厚度根据常规M4、M5螺栓的沉头深度做了适配，既保证螺栓头完全沉陷不突出安装面，也避免壁厚过薄导致锁紧时基座变形。与安装座一体衔接的是中部的筒状轴套结构，轴套内孔做了光滑圆柱面设计，用于穿装铰接销轴，内孔的直径公差选取H7级间隙配合，既保证销轴穿装后转动无卡滞，

　　也控制径向晃动量在0.02mm以内，满足常规工装的定位精度要求；轴套的外壁做了加厚过渡处理，与底部安装座的衔接处采用R3-R5的圆角过渡，避免直角衔接处的应力集中，在承受径向载荷时不会出现衔接处断裂的问题。零件上部延伸出的弧形带孔耳板是角度锁止的核心功能段，耳板的弧形轨迹以中部轴套的中心为圆心，弧形面上均匀分布的多个通孔用于穿装锁止销，当活动端绕轴套销轴转动到目标角度后，将锁止销穿入对应位置的通孔与活动端的定位孔配合，即可完成角度固定；耳板上的孔位间距根据常用调节角度做了等分设置，每两个相邻孔位对应15度的调节间隔，覆盖0到90度的常用调节范围，可满足大部分小角度调整的工位需求。建模过程中采用自由式建模思路，

　　先通过草图绘制底部安装座的轮廓与中部轴套的截面轮廓，拉伸生成基础实体后，再绘制弧形耳板的引导线与截面轮廓，采用扫掠命令生成耳板的基础形状，之后对所有衔接位置做圆角过渡处理，最后完成孔位的切除与倒角。需要注意的是，弧形耳板的厚度与轴套的壁厚保持一致，保证整个零件的受力均匀，避免局部壁厚差异过大导致注塑或机加工过程中出现变形；所有孔位的边缘都做了0.5mm的倒角处理，既去除加工毛刺，也方便销轴、螺栓的顺利穿装。从安装边界来看，零件整体的外轮廓尺寸适配小型工装的安装空间，底部安装座的长宽尺寸控制在常规安装基板的孔位间距范围内，不需要额外扩孔即可完成装配；上部弧形耳板的转动半径不会超出安装座的侧边范围，

　　转动过程中不会与周边的其他构件发生运动干涉。这类零件在实际使用中，常配合销轴、锁止销、压缩弹簧组成快调式支撑结构，不需要额外的工具即可完成角度调整与锁止，操作便捷，在小型非标设备的改造、教学实训装置的搭建中应用十分广泛。建模时对零件的各个配合面都做了公差标注的预留，导出工程图时可直接标注形位公差与尺寸公差，不需要二次调整模型结构；零件的整体壁厚均匀，不管是采用3D打印做原型验证，还是采用铝合金机加工做量产零件，都能满足工艺要求，不会出现壁厚突变导致的加工缺陷。
