通讯设备用异形法兰式转接安装板结构

项目分类:通讯工具类 发布时间:2022-06-28 ID:662149
  • 通讯设备用异形法兰式转接安装板结构
  • 通讯设备用异形法兰式转接安装板结构

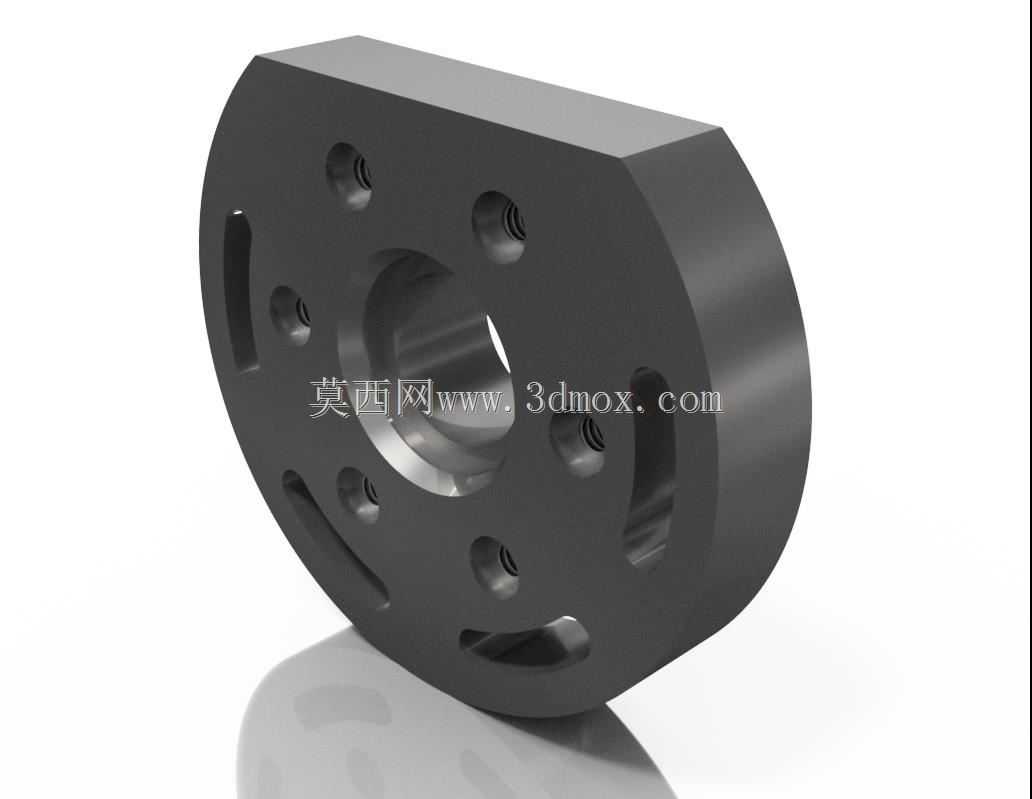

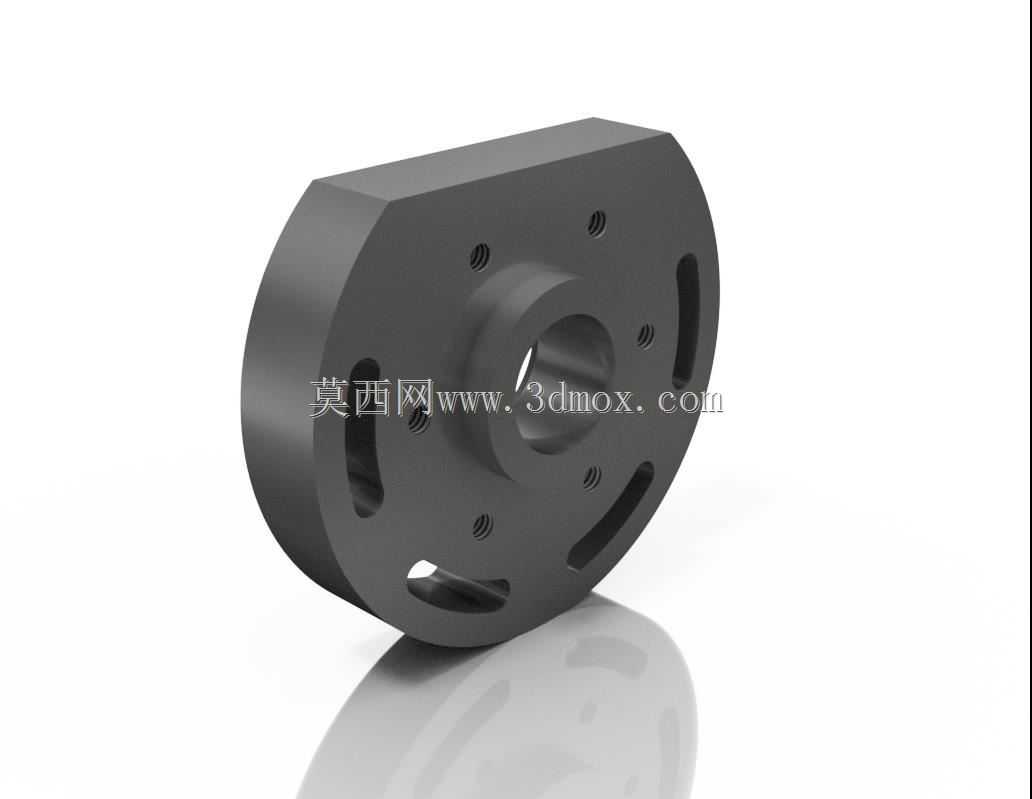

  这类带单侧切边的盘状转接板,在通讯基站射频单元、室内分布式信号放大设备的组件对接场景中十分常见,核心作用是解决不同规格接口的安装适配问题,避免因安装孔位不匹配、轴系同轴度偏差导致的组件装配干涉、信号传输稳定性下降等问题。从结构设计逻辑来看,主体采用半圆盘式带切边的构型,并非随意做的外形简化:切边位置对应设备机箱内部的走线槽与加强筋布局,能够在有限的安装腔体内避开相邻的电路板固定柱、射频线缆接头,最大化利用设备内部的紧凑空间,相比整圆形法兰盘,单侧切边的设计能减少17%左右的投影占用面积,适配通讯设备小型化的设计趋势。中心的阶梯通孔是核心的定位与过流通道,大直径段用于对接前端组件的定位凸台,采用H7级公差配合,

  保证对接后两个组件的轴系同轴度控制在0.02mm以内,避免信号传输链路出现偏心导致的驻波比异常;小直径段为线缆或中心轴的过孔,孔口做了0.5mm的C1倒角处理,既可以去除机加工后的毛刺避免划伤线缆外皮,也能在装配时起到导向作用,降低穿线的操作难度。盘面周向均匀分布的6个螺纹安装孔,采用等角度非对称排布——靠近切边位置的两个孔位向中心偏移了2mm,避开切边处的壁厚薄弱区,保证每个螺纹孔的有效啮合牙数不低于5牙,满足M4螺丝的锁紧扭矩要求,安装后不会出现滑牙、连接松动的问题;另外四个长圆形的减重过孔,并非单纯为了减少材料用量,长孔的走向顺着盘体的应力分布方向设计,在保证盘体整体抗弯强度满足150N侧向载荷要求的前提下,

  既能够降低零件自重,也可以作为装配时的对位观察孔,方便操作人员确认后方组件的对位标记,提升装配效率。盘体背面设计有0.3mm深度的凹台,用于容纳对接面的密封胶圈,安装后胶圈的压缩量控制在25%-30%之间,能够满足IP54级的防尘防水要求,适配户外通讯设备的使用环境,避免雨水、灰尘进入对接缝隙腐蚀内部电路。从安装边界来看,盘体最大外圆直径为120mm,切边位置距离中心的垂直距离为48mm,整体厚度为18mm,所有安装孔的位置度公差控制在0.1mm以内,能够兼容市面主流的6s规格通讯适配器组件的安装尺寸,不需要额外做二次加工就可以直接替换原有损坏的转接板,降低设备维护的配件成本。设计过程中针对表面光洁度做了明确要求:

  安装定位面的粗糙度达到Ra1.6,保证两个对接面贴合紧密,不会出现缝隙导致的接地不良问题;非安装面的粗糙度控制在Ra3.2,既可以减少机加工的工序成本,也能避免表面过于粗糙容易积灰的问题。基准标识设置在切边的端面位置,作为机加工和尺寸检测的统一基准,所有形位公差都以该基准为参照,避免多基准转换带来的加工误差,保证批量生产时零件的一致性。功能控制框架的设计上,盘体的边缘做了R2的圆角处理,避免装配时锋利的边缘划伤操作人员的手部,也不会刮伤相邻的线缆绝缘层;所有孔位的棱边都做了去毛刺处理,不存在锐角飞边,满足通讯设备的安全设计规范。这类转接板虽然属于设备中的小型结构件,但直接影响到通讯组件的连接可靠性,设计时需要兼顾安装空间、连接强度、对位精度、密封性能等多方面的要求,任何一个尺寸的偏差都可能导致整个组件无法正常装配,甚至影响设备的信号传输稳定性。
