ABB系列三相异步脚座式电机三维建模作品

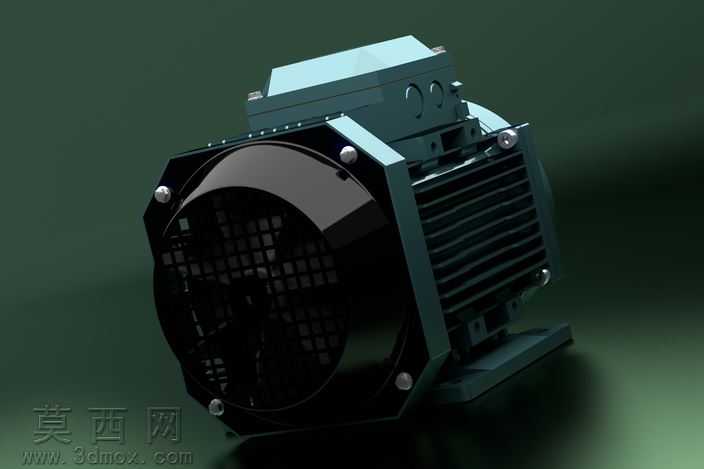

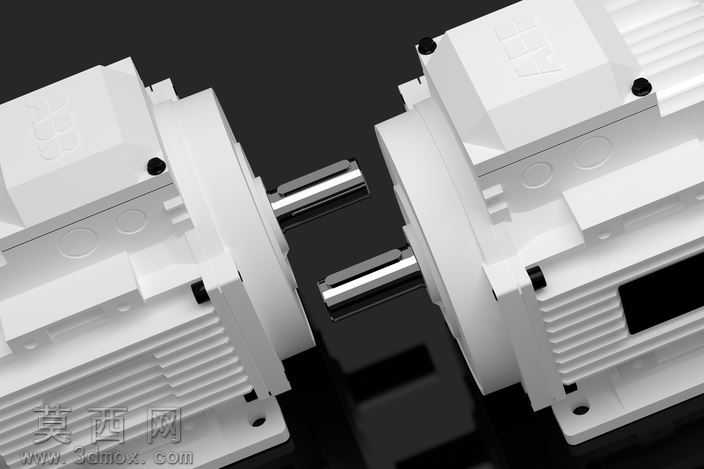

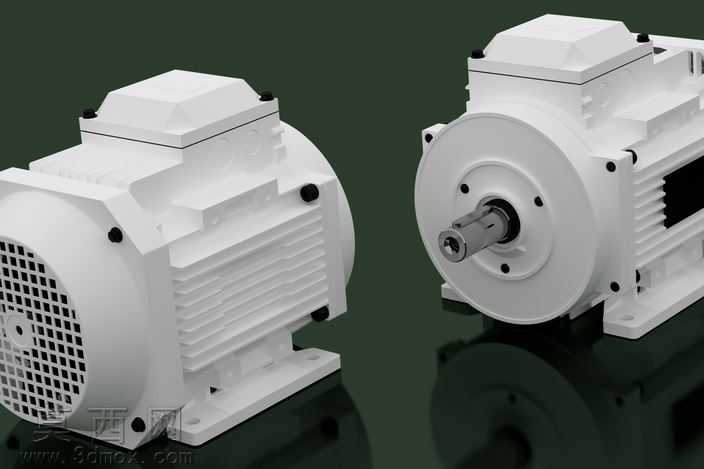

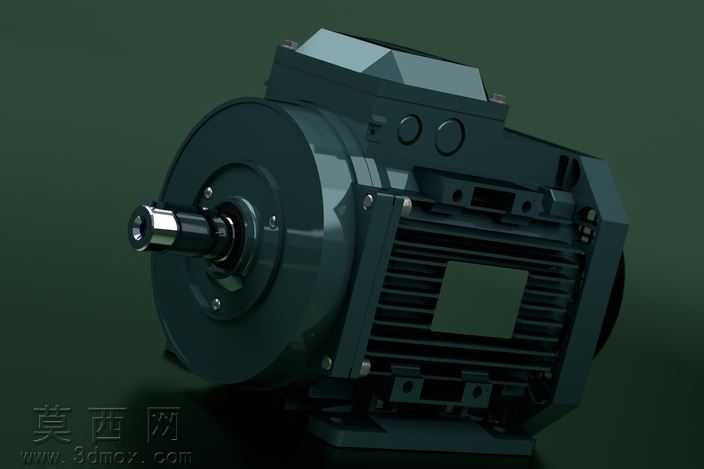

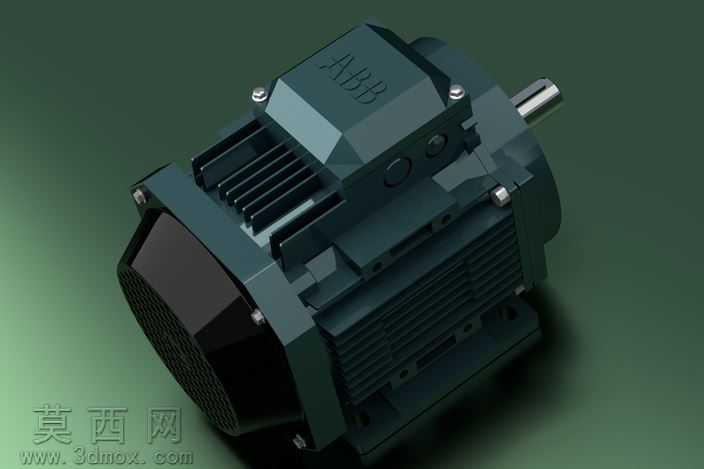

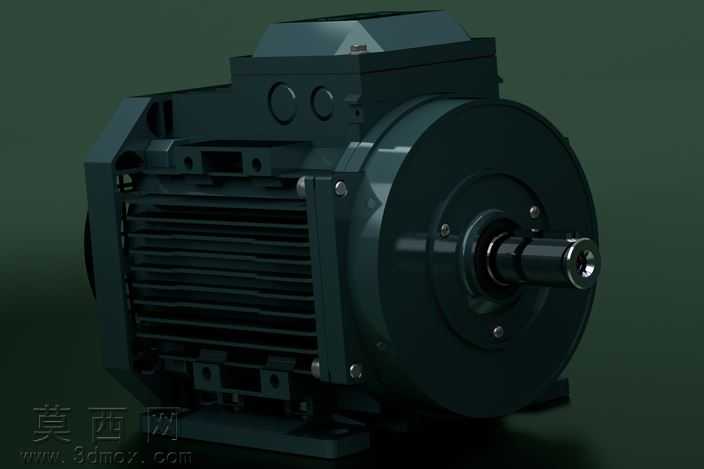

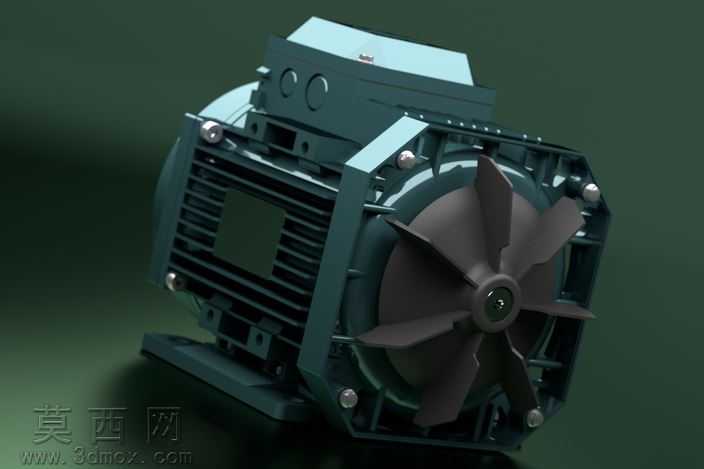

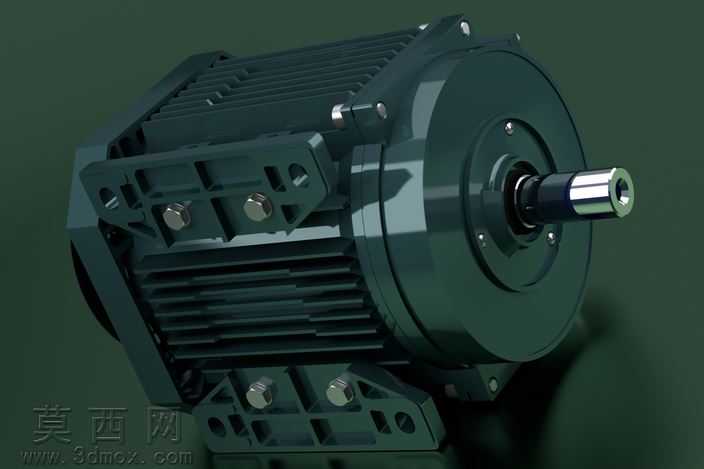

本作品为ABB M2AA系列100机座号三相异步电动机的高精度三维建模成果，建模前期参考了对应型号电机的官方2D工程图纸与实物测绘数据，对电机各部分结构进行了1:1比例的还原设计。建模过程中优先梳理了电机的整体装配逻辑，将模型拆分为机座、前端盖、后端盖、散热筋结构、接线盒、输出轴、风罩、安装脚座、紧固螺栓等独立零部件，确保各部件的装配公差符合实际工业产品的配合要求。材质设置上，机座与端盖部分采用铸铝哑光白漆材质，调整了材质的粗糙度与反射参数，还原工业电机外壳的细腻磨砂质感；输出轴部分采用调质钢材材质，添加了轻微的金属切削纹理与使用磨损痕迹，提升模型的真实感；散热筋部分做了等距阵列处理，严格还原实物的筋条间距、厚度与倾斜角度，保证结构特征的准确性；风罩部分的通风网格采用阵列开孔设计，精准还原网格的孔径与排布密度，接线盒部分还原了盒体的凸起造型、紧固螺丝位置与密封结构细节。渲染阶段采用双视角布光方案，主光源从侧上方45度角打亮电机主体，勾勒出散热筋的凹凸结构轮廓，辅助光源从另一侧补光，弱化暗部的死黑区域，背景采用深墨绿色哑光背景，搭配底部的反光台面，模拟工业产品展示的专业影棚效果，清晰呈现电机的整体造型与细节特征。设计过程中对模型做了合理的简化处理，省略了电机内部绕组、轴承等不可见的内部结构，在保证外观还原度的前提下降低了模型的面数，兼顾展示效果与使用便捷性，可用于工业设备装配演示、传动系统布局仿真、产品宣传素材制作等场景。建模全程严格遵循实物的尺寸比例，安装脚座的孔位间距、输出轴的轴径与键槽尺寸、接线盒的安装位置均与实际产品保持一致，确保模型具备实际工程参考价值，能够直接导入各类三维场景进行装配使用。
