代顿力矩减速电机三维结构设计模型

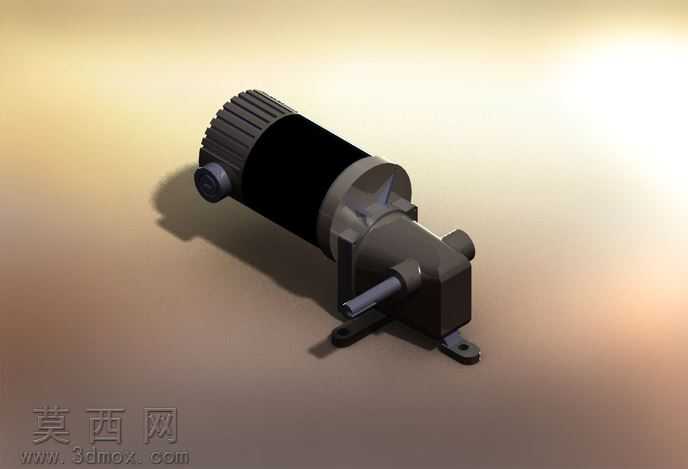

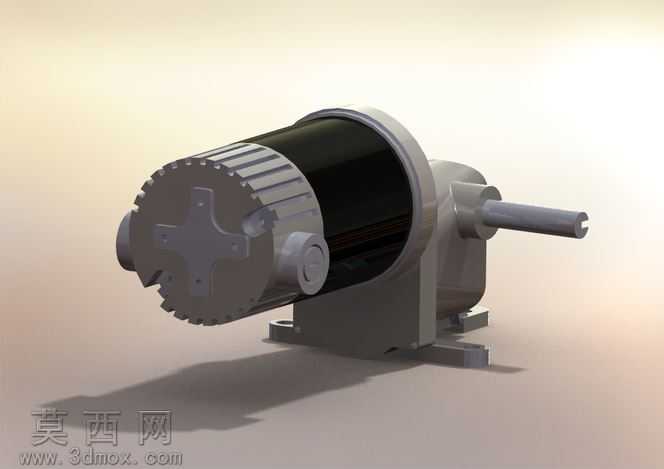

本模型为代顿系列力矩减速电机的三维数字化设计成果，建模阶段围绕电机实际产品的结构比例展开，先通过基准轴与基准面搭建整体装配定位框架，将电机拆分为驱动主体段、减速输出段、安装固定段三个核心功能模块逐一构建。驱动主体段部分，精准还原了后端散热筋的阵列排布结构，每一条散热筋的凸起高度、间距都参照实物参数设置，外壳曲面通过放样与凸台拉伸组合实现，后端接线端的凸起接口采用圆角过渡处理，还原工业产品的工艺细节；中段的电机主体外壳做了哑光黑的材质区分，与前后端的金属质感壳体形成视觉层次，建模时对壳体的合模线位置做了细微的凸起处理，还原真实注塑壳体的结构特征。减速输出段部分，重点还原了直角减速箱的腔体结构，输出轴的轴径、键槽尺寸都按照代顿1LRB系列电机的实际参数设置，输出轴与减速箱端盖的配合位置做了轴肩定位结构，端盖的固定螺丝孔采用圆周阵列方式排布，还原真实的装配逻辑。安装固定段的底部安装脚，做了沉头安装孔设计，安装脚与减速箱壳体的连接位置做了加强筋结构，保障安装结构的强度合理性。渲染阶段采用了工作室渐变暖光环境，主光源从侧上方打光，在地面投射出柔和的阴影，突出电机整体的轮廓立体感；材质设置上，电机主体外壳采用哑光黑色工程塑料材质，调整了适当的粗糙度参数还原塑料的磨砂质感，散热筋与端盖、输出轴、安装脚部分采用金属材质，区分了铸铝与钢材的不同反光度，金属部分添加了细微的磨损质感参数，避免材质过于塑料化，让模型更贴近真实工业产品的视觉效果。设计过程中充分考虑了该类力矩电机的实际应用场景，对输出轴的伸出长度、安装孔的中心距都做了参数化设置，可适配同系列不同型号电机的尺寸调整需求，整体模型装配关系清晰，各部件之间无干涉问题，既可以作为机械设计教学的演示案例，也可用于自动化设备选型阶段的装配干涉校验参考，完整还原了代顿力矩减速电机的外观结构与核心装配特征。
