工业级3D打印耗材长丝收纳卷轴

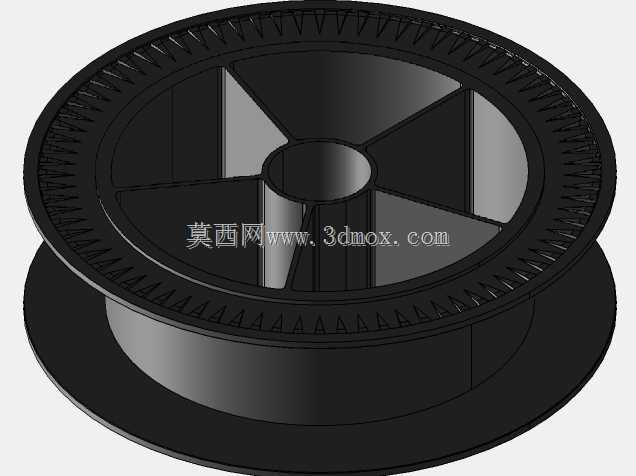

在增材制造生产场景中，长丝卷轴是FDM工艺3D打印设备不可或缺的配套承载部件，无论是桌面级批量打印工坊、工业级连续打印生产车间，还是教育实训场景的3D打印实验室，都需要稳定可靠的长丝卷轴来承载PLA、ABS、PETG等各类打印耗材，保障送丝过程顺畅无卡顿，避免长丝出现缠绕、打结、弯折受潮等问题，直接影响打印作业的连续性与成品成型质量。这款卷轴采用双侧挡边加中心卷筒的经典结构设计，外侧挡边边缘做了细密的齿状防滑结构，既可以在配套料架转动时增加阻尼摩擦力，避免卷轴惯性自转导致长丝松脱乱线，也能在手动整理耗材时增大握持摩擦力，操作更顺手。中心区域采用六辐式支撑结构，在保证整体结构强度、抗形变能力的前提下，尽可能降低卷轴自身重量，减少转动时的转动惯量，让送丝阻力更均匀，不会因为卷轴过重导致送丝齿轮负载过大，出现送丝不足、打印断料的问题。卷轴整体直径设定为300毫米，卷筒有效收纳深度为120毫米，这个尺寸边界可以兼容市面上绝大多数1公斤装标准工业级3D打印长丝卷，既可以适配桌面级打印机的顶部挂料架，也能匹配工业级3D打印机的落地式料仓安装位，安装时只需要将卷轴中心孔对准料架的支撑轴即可，不需要额外的转接配件，适配性极强。设计过程中充分考虑了长丝收纳的防护需求，双侧挡边的直径大于长丝缠绕后的最大外径，能够避免长丝卷在存放、转运过程中边缘被磕碰磨损，也能减少长丝暴露在空气中的面积，降低耗材受潮的概率。卷筒表面做了光滑处理，不会刮伤长丝表面，保证长丝进入送丝机构时表面光滑无毛刺，减少喷头堵塞的风险。整体结构做了优化的壁厚设计，既保证长时间承载满卷耗材时不会出现挡边变形、卷筒弯折的问题，也不会因为结构过于厚重造成材料浪费，不管是采用注塑工艺批量生产，还是直接用3D打印自行制作备用件，都能获得不错的结构强度与使用体验，能够适配不同品牌、不同型号的FDM3D打印设备，满足日常打印生产、实训教学、批量加工等多场景的耗材承载需求。
