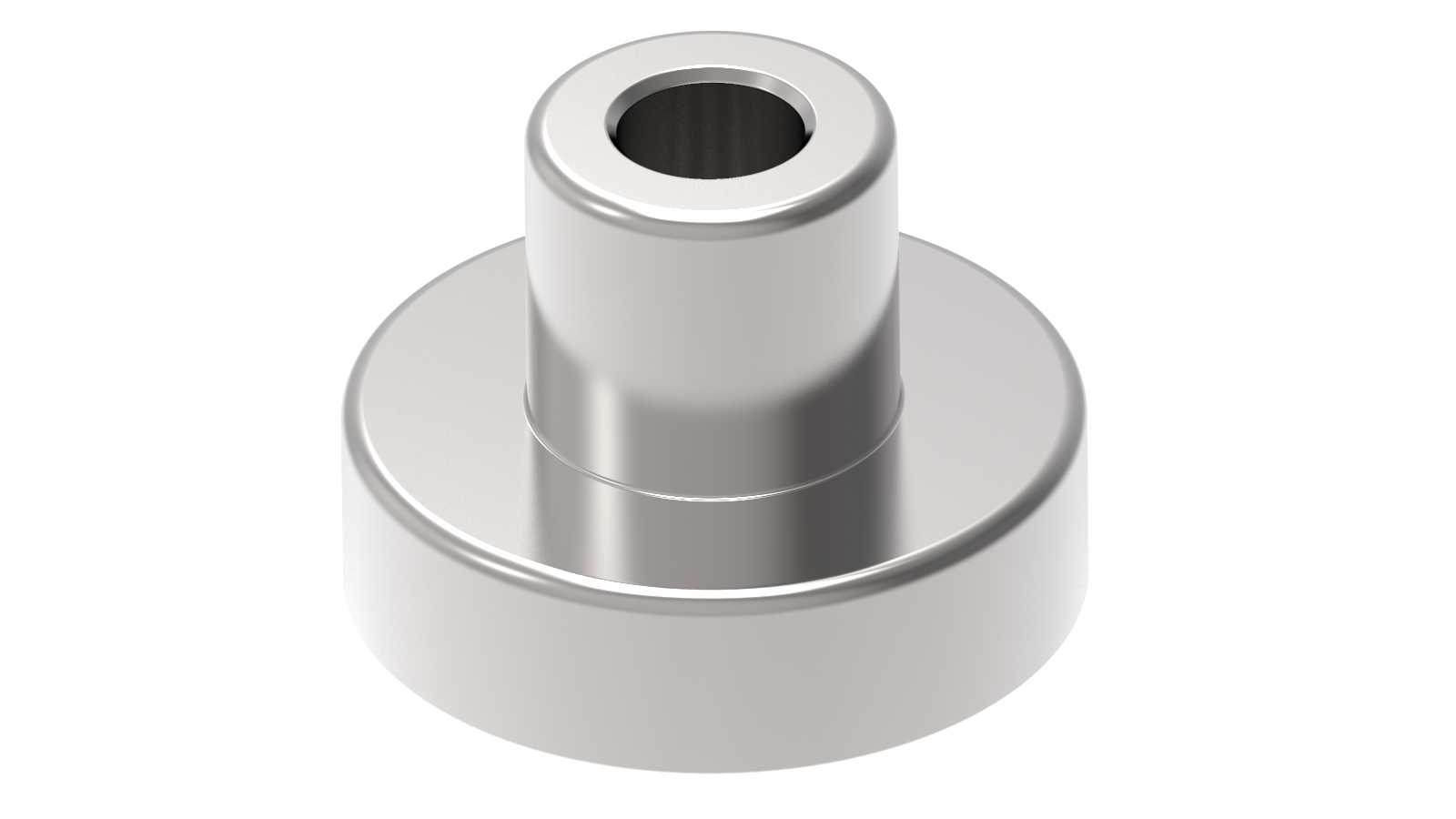

带M4螺纹衬套的盆形磁吸固定件

在自动化产线定位、工装夹具快换、小型工件吸附固定这类场景里，这类带螺纹衬套的盆形磁吸件是非常实用的标准连接件，很多做治具设计、小型设备结构开发的工程师都会在选型时优先考虑这类集成了安装结构的磁吸元件，不用额外设计磁吸座的安装位，能省不少结构空间。

从实际使用的角度看，普通裸磁块安装时要么靠胶粘固定，要么需要额外加工压装套，长期受振动或者反复拆装的场景下很容易出现磁块脱落、安装位滑牙的问题，这款结构直接在磁体内部集成了金属螺纹衬套，安装时直接通过M4螺纹拧入对应安装螺杆即可，金属衬套承担全部的螺纹锁紧力，不会因为反复拆装磨损磁体本身的安装孔，也避免了胶粘固定耐温差、抗振弱的缺陷。

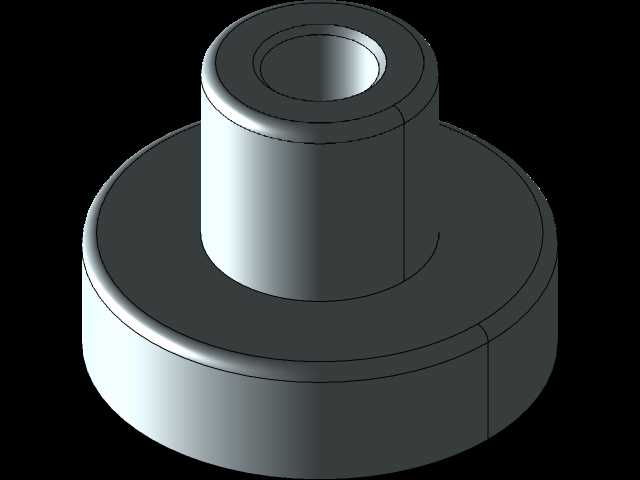

设计上采用盆形结构，底部大直径的圆盘是主要的磁吸工作面，和被吸附的金属平面接触时能获得更大的接触面积，相比同高度的柱形磁体，吸附力的分布更均匀，不会出现局部应力集中导致磁体碎裂的情况；上部凸起的轴段直径8mm、高度7mm，既作为螺纹衬套的承载基体，也能在安装时起到定位导向的作用，安装时可以先把凸起轴段插入安装板的对应定位孔，再拧紧紧固螺丝，不用反复对齐安装孔位，装配效率能提升不少。

尺寸边界上，头部圆盘直径16mm、厚度4.5mm，这个尺寸刚好适配大部分小型工装的安装空间，不会因为磁吸件体积过大占用过多的治具安装面，7mm的轴段高度也能适配厚度3-6mm的安装板，不管是薄铝板还是亚克力治具板都能稳定固定，不会出现螺杆拧入深度不足导致的固定松动问题。实际选型时要注意，这类磁吸件的工作面要尽量和被吸附金属面贴合，间隙超过0.2mm之后吸附力会出现明显衰减，安装时尽量保证安装面的平面度，不要在磁吸工作面和被吸附件之间垫过厚的非金属垫片，如果需要隔层吸附，要提前核算剩余吸附力是否满足负载要求，避免使用中出现工件脱落的问题。另外螺纹衬套和磁体之间是压装固定的，安装时不要给螺纹部分施加过大的侧向力，防止衬套从磁体中脱出，日常维护时如果工作面吸附了铁屑，可以用胶带粘除，不要用尖锐工具刮蹭磁体工作面，避免镀层破损导致磁体氧化锈蚀，影响使用寿命。
