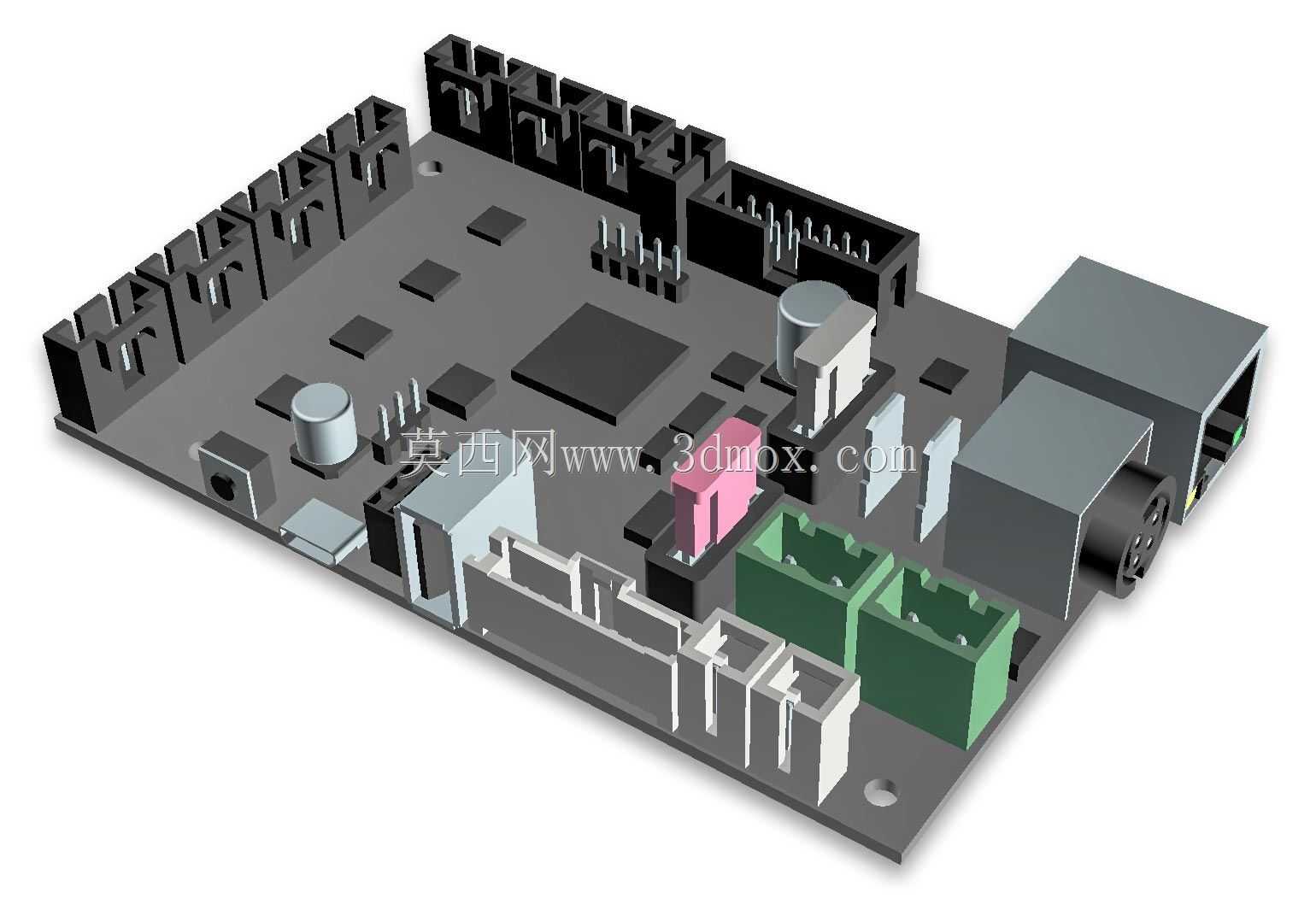

Prusa Buddy控制板简化结构设计

　　这款控制板简化结构主要面向桌面级FDM3D打印设备的电控系统适配场景，作为Prusa系列机型的核心控制载体，承担着整机运动指令传输、温度信号采集、外设供电分配的核心作用，是连接上位机切片软件与终端执行部件的关键枢纽。设计过程中优先梳理了实际装机的核心需求，剔除了量产版本中用于生产测试、冗余扩展的非必要结构，保留了所有装机必须的接口与元件安装位，既能够满足结构验证阶段的装配干涉检查需求，也可用于设备外壳设计时的空间适配校核。从结构布局来看，板载元件按照信号流向做了分区排布：电源输入接口设置在板边侧方，搭配大电流接线端子满足热端、热床的供电需求，避免大电流走线与信号线路产生干扰；步进电机驱动接口沿板边单侧排布，

　　对应X/Y/Z/E四个运动轴的驱动连接，接口间距预留了常规杜邦线插头的插拔操作空间，不会出现相邻接口插头互相干涉的问题；通讯接口与存储卡槽设置在板端另一侧，对应设备外壳的开孔位置，装机后无需额外转接即可直接插拔操作。板上的核心元件安装位都做了高度还原，包括主控芯片的散热片预留位置、电解电容的高度边界、接线端子的卡扣结构，甚至电源接口的锁扣结构都做了简化还原，能够准确反映实际元件的安装占用空间。安装边界方面，板体四周预留了标准的M3固定孔位，孔位间距符合开源3D打印机电控仓的通用安装尺寸，固定孔周边做了绝缘间隙预留，避免安装时螺丝与板上线路接触造成短路。在做整机结构设计时，使用该简化模型可以快速完成电控仓的空间排布，

　　核对各个接口的出线方向是否与机身走线槽匹配，检查板上最高元件是否会与仓盖产生干涉，不需要导入完整的精细PCB模型就能完成大部分结构校核工作，大幅提升设计阶段的装配验证效率。针对日常改装场景，该模型也能用于定制电控外壳的设计参考，根据接口位置精准预留开孔，根据元件高度设置仓体内凸筋的避让位置，避免装机后出现接口被遮挡、元件被挤压的问题。
