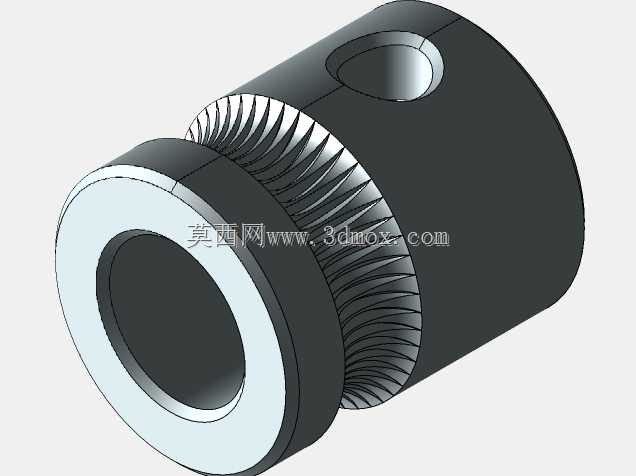

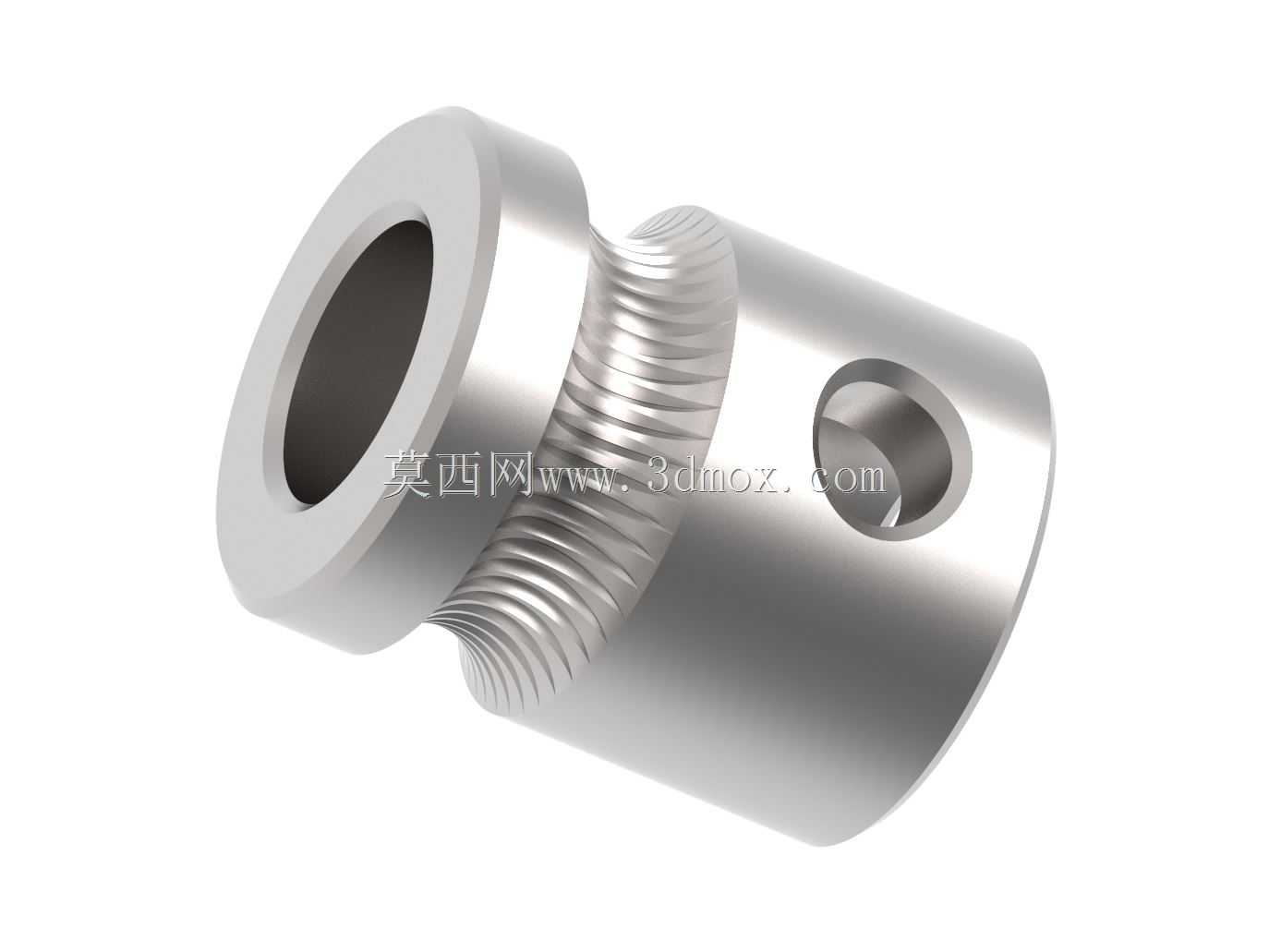

3D打印机挤出机用MK8送丝驱动齿轮

该款驱动齿轮是熔融沉积成型类3D打印设备挤出系统的核心传动零件，主要适配标准Reprap架构下的MK8挤出机构，广泛应用在桌面级FDM3D打印机、长丝喂料式挤出实验装置、小型耗材送料试验台等场景中，承担着将热融耗材稳定、匀速送入加热腔的核心传动作用，其工作性能直接决定了耗材送进的均匀度，进而影响最终打印制件的层厚精度、表面质量与成型稳定性。在实际打印作业过程中，该齿轮通过与压紧轴承配合，将耗材牢牢夹持在齿面与轴承外圈之间，当齿轮随步进电机输出轴转动时，齿面的咬合结构会嵌入耗材表层产生足够静摩擦力，避免送丝过程中出现打滑、跳步、送料不足等问题，尤其在打印柔性耗材、高速打印工况下，齿形的咬合能力直接决定了送料系统的负载冗余。设计过程中，整体采用同轴圆柱式结构布局，一端为光轴定位段，可直接插入挤出机铝块的安装孔内实现径向定位，侧面开设的径向螺纹孔用于紧定螺钉锁紧，可将齿轮与步进电机的D型输出轴牢牢固定，消除传动间隙，避免电机正反转切换、回抽动作时出现传动空程。齿轮中部的滚齿区域采用细密的斜向滚压齿形，相比直齿结构，斜向排布的齿牙可以在送丝时形成连续的咬合接触，不会出现齿牙间断接触带来的送丝脉动，大幅降低送丝过程中的顿挫感，同时齿牙深度经过反复优化，既保证足够的咬合力不会打滑，又不会因为齿牙过深刮下过多耗材碎屑堵塞挤出机通道。整体外形尺寸经过精准适配，总长度11毫米，最大外径9毫米，中心内孔直径5毫米，可完美匹配市面上绝大多数标准42型步进电机的输出轴尺寸，侧面螺纹孔适配M3规格紧定螺钉，安装时无需额外修改挤出机支架或电机位置，可直接替换同规格的原厂驱动齿轮，安装边界完全兼容现有MK8挤出机的装配尺寸，不需要对周边结构做任何调整。齿轮两端的光轴段做了倒角处理，既方便装配时快速插入安装孔，也能避免锐边划伤安装面或操作人员，整体金属材质的结构具备足够的耐磨性能，可长期承受耗材的摩擦负载，长时间使用后也不会出现齿形磨损导致的送丝力下降问题，有效提升挤出系统的长期工作稳定性。
