三色绝缘环形电缆接线端子结构

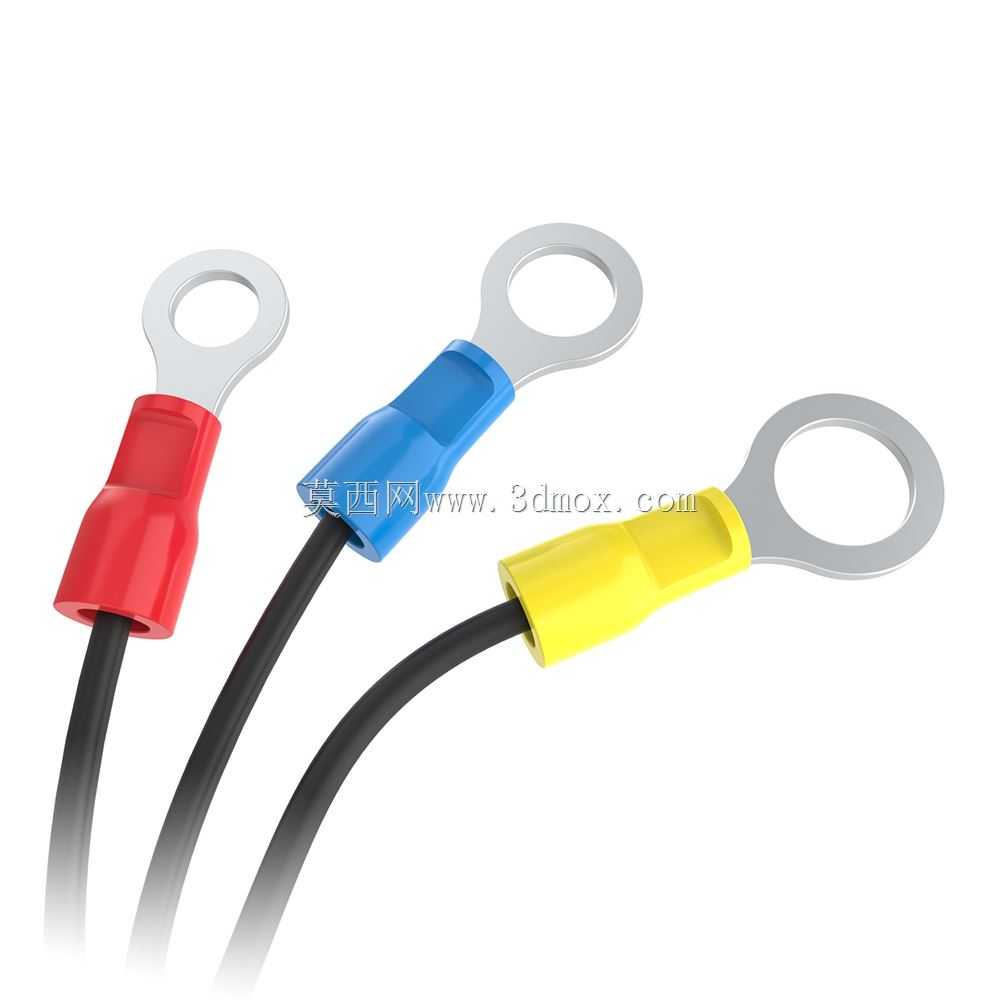

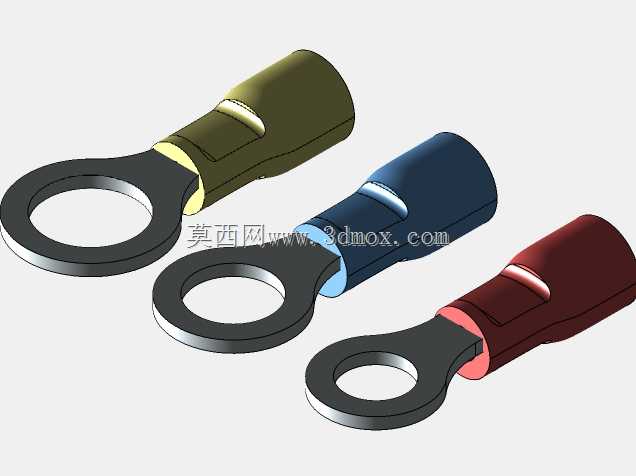

环形电缆接线片是电气布线场景中应用极为广泛的导电连接部件，常见于低压配电回路、设备内部控制线路、机电装配线束、家电内部接线等场景，主要作用是实现电缆端部与接线螺柱之间的可靠固定与导电连接，避免多股铜丝散股、接触不良引发的打火、压降过大、线路发热等故障，是电气安装工序中保障线路连接稳定性的基础配件。这类接线片的核心功能是通过环形的金属连接端，套入对应规格的接线螺柱后配合螺母锁紧，让电缆线芯与设备接线端形成足够的接触面积，降低接触电阻，同时外侧的绝缘护套既可以区分接线规格、避免相邻接线端误碰短路，也能在接线完成后为压接部位提供绝缘防护，减少运维过程中的触电风险。在设计这款接线片时，首先围绕不同螺柱的适配需求做了规格区分，红色款适配M4规格的安装螺柱，蓝色款适配M5规格的安装螺柱，黄色款适配M6规格的安装螺柱，不同颜色的绝缘护套采用辨识度高的基础色，现场施工时无需反复测量即可快速匹配对应安装位，大幅提升布线效率。金属导电端采用环形闭合结构，相比开口式接线端子，锁紧后不会出现端子脱出的问题，抗振动性能更强，适合有一定振动的设备内部接线场景；金属片与绝缘护套的衔接部位做了渐变收腰结构，既可以让压接后的线芯被护套端部牢牢包覆，避免铜丝外露，也能对线束弯折部位提供一定的应力缓冲，减少线束反复弯折导致的线芯断裂问题。安装边界方面，三款接线片的环形内孔分别对应M4、M5、M6螺柱的标准公差范围，金属片的厚度满足常规载流需求下的强度要求，压接部位的内孔尺寸匹配对应线径的多股铜芯电缆，压接后可形成牢固的机械结合，不会出现拉脱问题；绝缘护套的长度覆盖整个压接区域，端部延伸至线皮外侧，安装时相邻两个接线端子的绝缘护套之间不会产生干涉，即使在密集排布的接线排上也能保证足够的绝缘间隙。实际使用时，只需要将电缆端部的绝缘皮剥除对应长度，把铜芯插入接线片的压接筒内，用冷压钳完成压接后，即可将环形端套入对应螺柱锁紧，操作便捷，连接可靠，能够满足各类民用、工业电气场景的低压接线需求。
