三级壁挂式家用饮水过滤装置结构设计

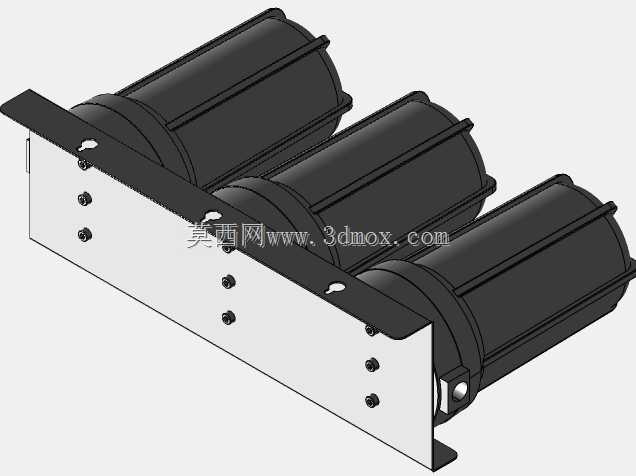

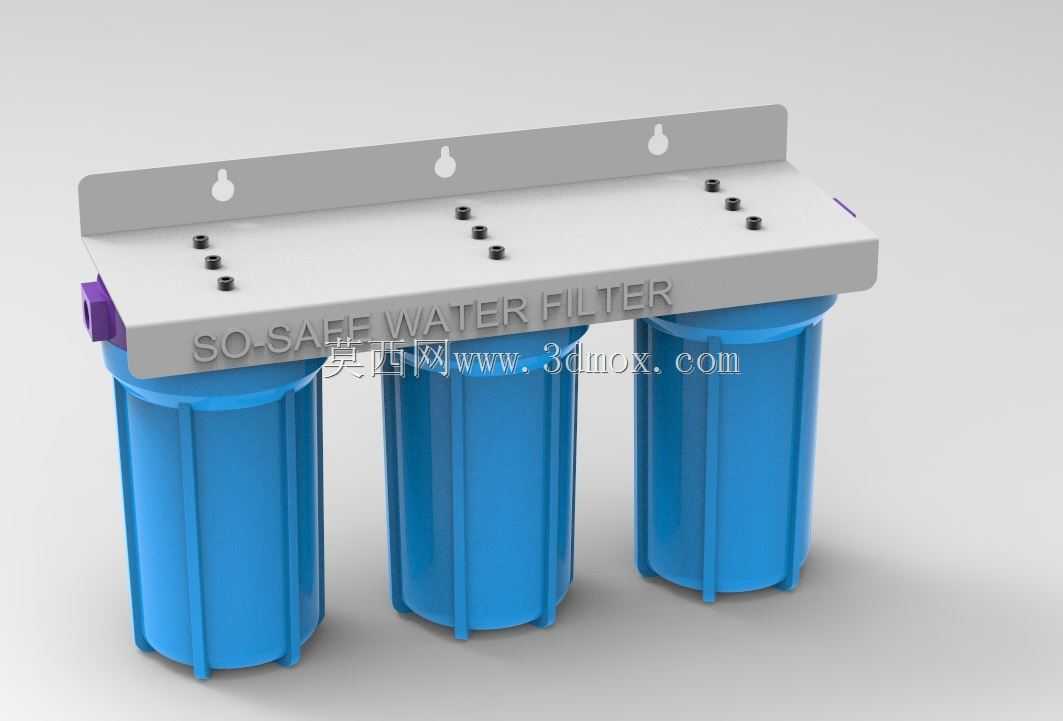

这款三级壁挂式饮水过滤装置，主要面向家庭终端饮用水净化场景，同时也可适配小型办公场所、沿街商铺等用水量不大的分散式供水点位，安装在入户进水支路末端的水龙头前端，对市政自来水进行深度净化处理，去除水中的泥沙、铁锈、胶体、余氯、异色异味及部分有害杂质，为日常饮水、烹饪提供洁净的水源。装置采用三级滤瓶串联的结构布局，三个蓝色滤瓶为标准通用规格的滤筒，可根据不同区域的水质情况灵活搭配PP棉、颗粒活性炭、压缩活性炭、超滤膜等不同功能的滤芯，实现从粗滤到精滤的逐级净化，每一级滤瓶都采用旋拧式密封结构，更换滤芯时无需借助复杂工具，手动旋开滤瓶即可完成滤芯替换，日常维护操作门槛极低。上方的集成安装座采用壁挂式设计，背部预留的挂孔可直接固定在墙面膨胀螺丝上，安装时无需占用台面空间，适配厨房水槽下方、墙面空闲区域等多种安装位置，安装座内部集成了完整的水流通道，进水端设置在装置侧部，水流依次经过三个滤瓶完成过滤后从出水端流出，无需额外外接复杂管路，减少了管路接头的漏水风险。安装座顶面预留的多组固定孔位，用于固定滤瓶的锁紧压盖，保证滤瓶在带压工作状态下的连接密封性，可承受常规市政供水的管网压力，不会出现渗水、脱开的问题。整体外形采用规整的长方体排布，三个滤瓶等距排列在安装座下方，横向宽度适配常规家庭墙面安装空间，安装时距离墙面的突出尺寸控制在合理范围，不会过度占用空间，进出水接口采用通用标准管径，可直接适配市面上常见的家用净水软管，安装对接十分便捷。滤瓶采用高强度食品级塑料材质，透明蓝色外观可直观观察内部滤芯的污染状态，方便用户及时判断滤芯更换周期，安装座顶部的挂孔采用水滴形设计，挂装时可快速对准墙面螺丝，降低安装对位难度，整体结构没有冗余的复杂部件，生产装配难度低，后期使用过程中的故障点极少，适合普通家庭长期稳定使用。
