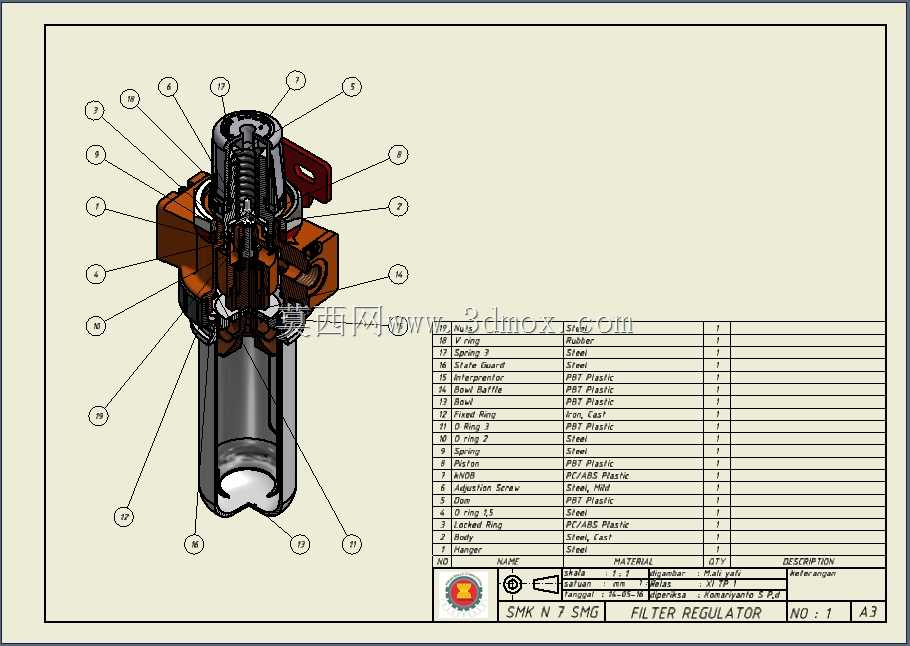

气动调压过滤器剖视结构三维设计

该款过滤调压装置是气动控制系统中核心的气源处理元件，主要应用在工业自动化气动回路、轻工机械气路系统、小型气动设备进气端等场景，承担气源杂质过滤与输出压力稳定调节的双重作用，能够有效滤除压缩空气中携带的液态水滴、固态粉尘颗粒、管道锈蚀碎屑等杂质，同时将上游波动的输入气压调整至下游用气设备所需的稳定工作压力，避免气压波动冲击造成气动执行元件动作失准、密封件过早磨损、仪表计量偏差等问题，保障整套气动系统运行的稳定性与使用寿命。

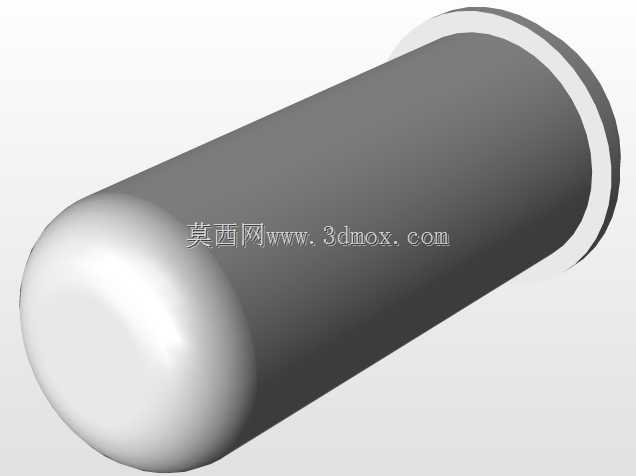

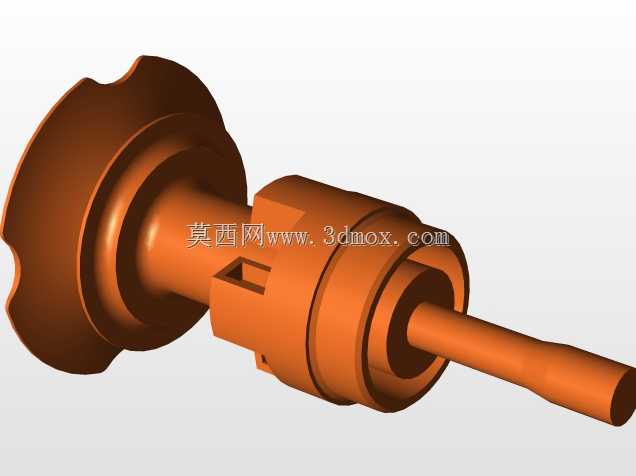

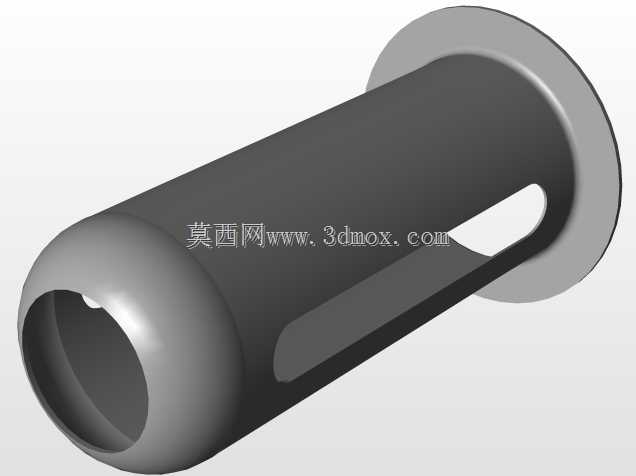

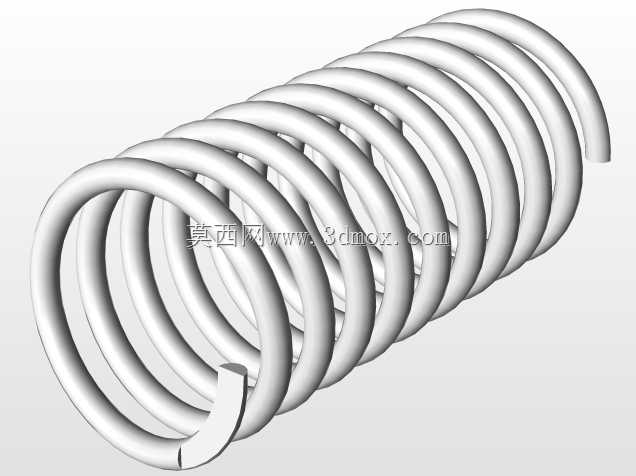

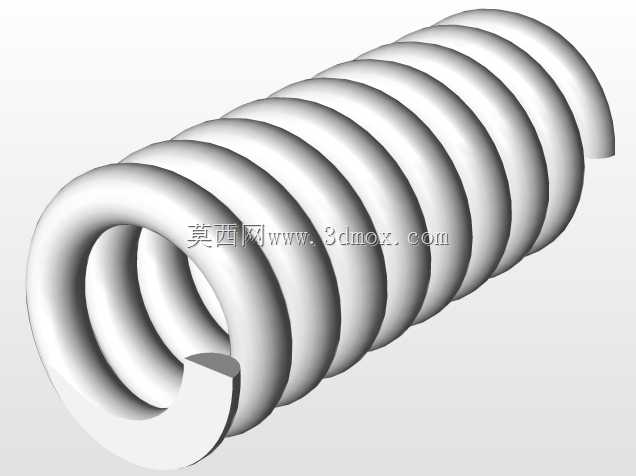

从功能特性来看，该装置集成了过滤与调压两大核心功能模块，上部为调压调节结构，内置调压弹簧、阀芯、调节旋钮组件，通过旋转顶部调节件改变弹簧预压缩量，即可设定稳定的输出压力值，同时内置溢流结构可在输出压力超设定值时自动泄放多余压力，维持输出端压力恒定；下部为过滤容腔结构，内置过滤滤芯与积水杯，压缩空气进入腔体后通过旋风导流结构实现气液固三相分离，大颗粒杂质与液态水在离心力作用下附着腔壁滑落至杯底，洁净气体穿过滤芯后从输出端流出，可根据下游用气的洁净度需求更换不同过滤精度的滤芯，适配不同工况的使用要求。

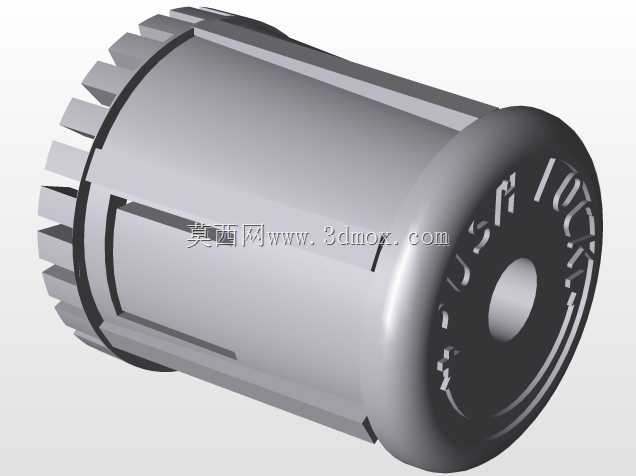

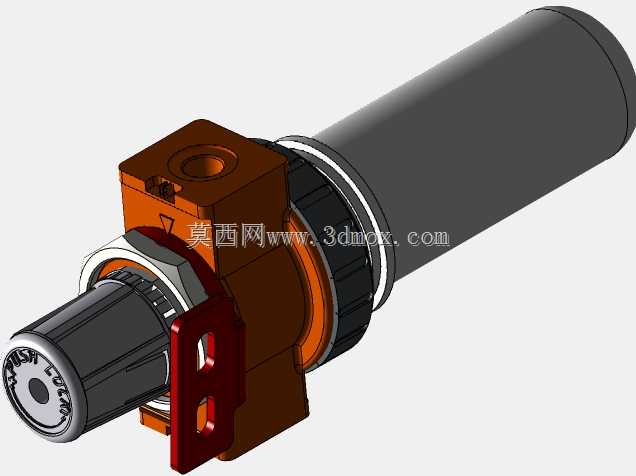

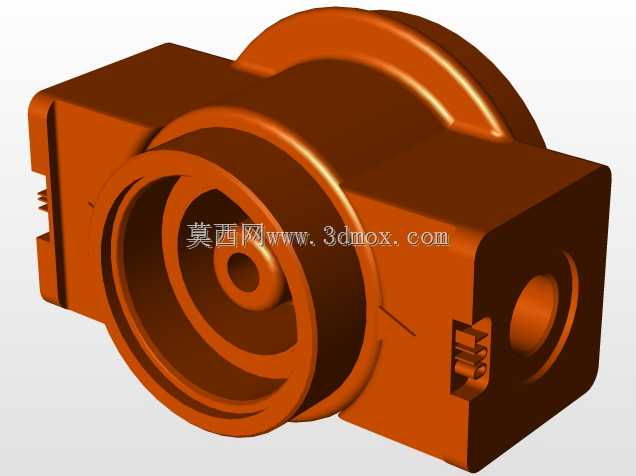

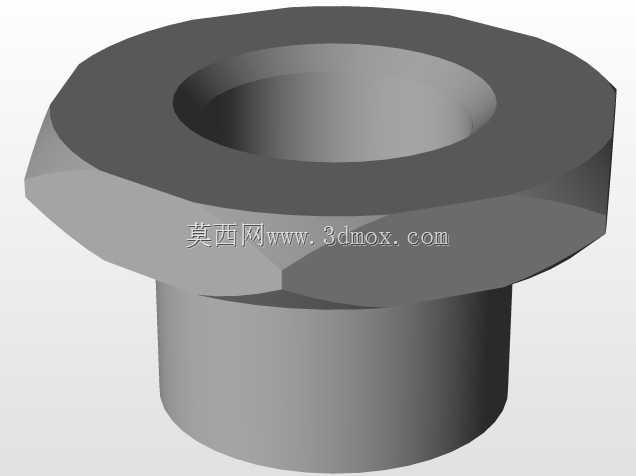

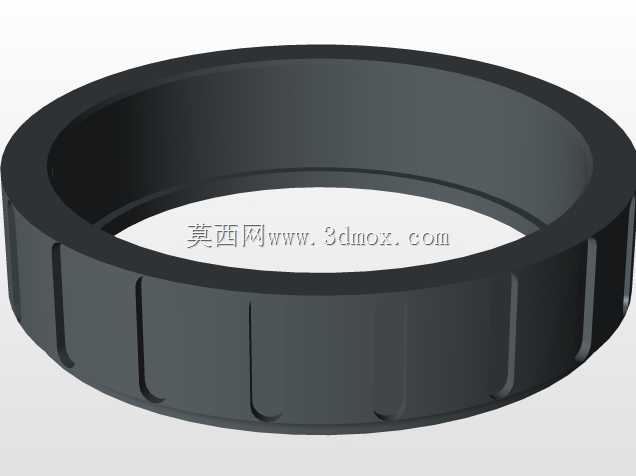

设计过程中优先考虑气路流通的顺畅性与结构的紧凑性，整体采用立式同轴布局，进气口与出气口设置在阀体中部两侧，符合常规气动元件的管路连接习惯，可直接适配标准气动接头的安装尺寸，无需额外定制转接件；上部调压结构设置了锁紧卡扣，调节完成后可锁定调节旋钮位置，避免设备运行过程中受振动影响出现压力偏移；下部积水杯采用透明高强度材质设计，可直接观察内部积水液位与滤芯污染状态，方便运维人员及时安排排水与滤芯更换作业。

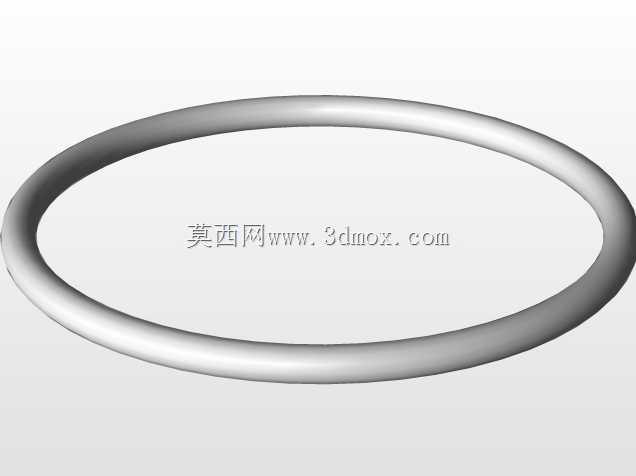

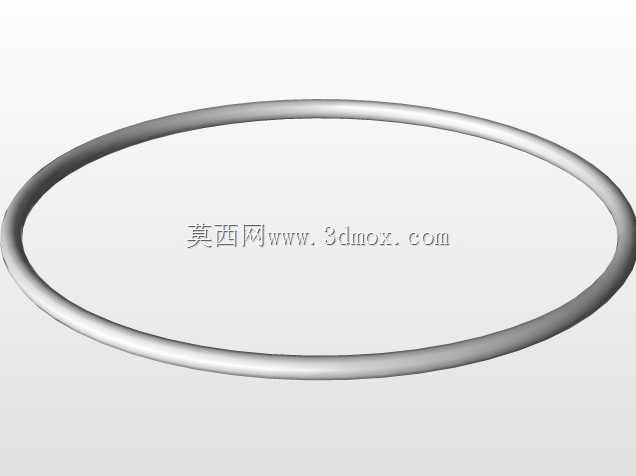

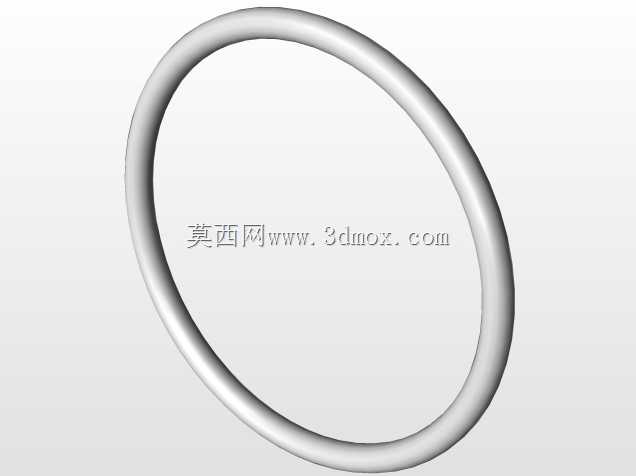

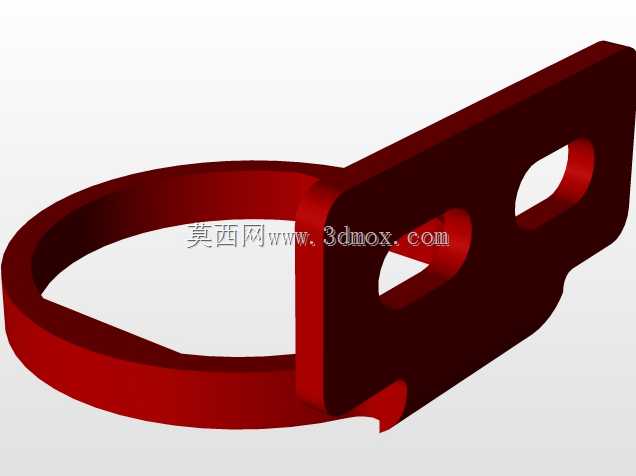

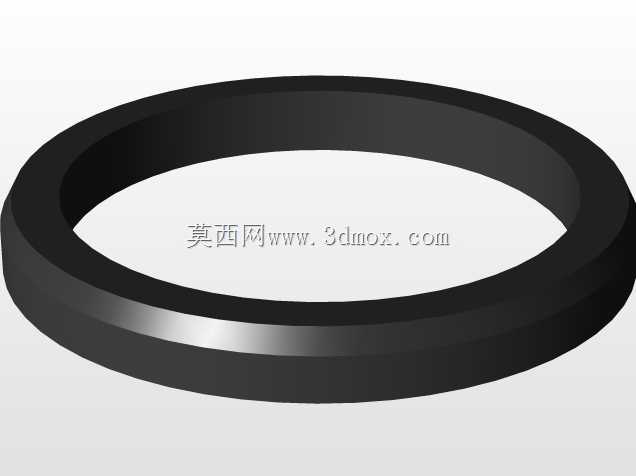

在安装边界方面，整体结构外形为规整的柱体结构，径向最大尺寸适配常规气动辅件的安装间距，轴向高度预留了调节旋钮操作空间与积水杯排水操作空间，可直接通过阀体上的安装支架固定在设备面板或气路安装板上，安装孔位符合通用气源处理件的安装尺寸规范，能够直接替换同规格的传统过滤调压产品，无需对原有气路布局进行改造；各连接密封位置均采用径向密封结构设计，可耐受1.0MPa以内的常规气动系统工作压力，适配绝大多数工业气动场景的压力使用要求，同时结构拆解方便，日常维护时无需将整个阀体从管路上拆下，即可完成滤芯更换、积水排放、密封件更换等运维操作，大幅降低后期维护的时间成本。
