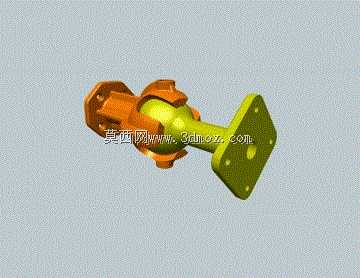

可多向转动带锁止开槽球铰结构

这款开槽球铰是面向轻负载铰接传动场景开发的核心连接构件，主要用于需要在小空间内实现多方向角度偏转的机械连接环节，常见应用场景包括小型工业设备的可调管路支撑、轻型自动化产线的导向组件安装、3D打印定制化工装的角度调节结构、小型实验设备的活动连接部位，也可适配部分民用五金的活动连接需求，替代传统固定式铰接件无法多向偏转的短板。

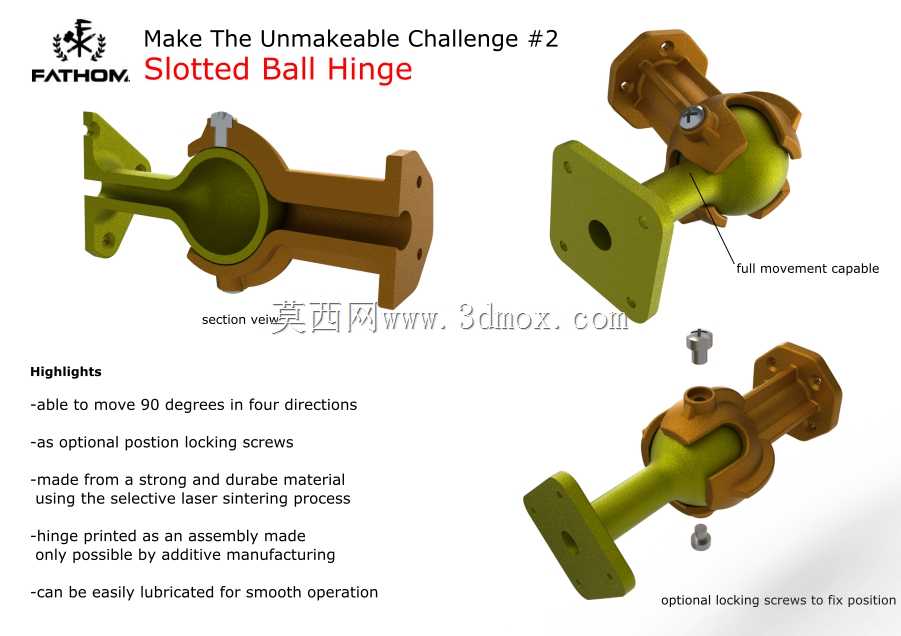

从功能特性来看，该球铰突破了普通铰接件仅能单平面转动的限制，可实现四个正交方向上最大90度的角度偏转，能够覆盖绝大多数需要小范围多向调整的连接需求；结构配套可选的锁止螺丝，在调整到目标角度后可通过螺丝紧固实现位置锁定，避免负载下出现角度偏移，兼顾活动调节与固定定位的双重需求。铰接配合面做了适配润滑的结构设计，可在装配时加注润滑脂降低转动阻尼，长期使用也能保持顺滑的操作手感，不会出现卡滞、锈死的问题。

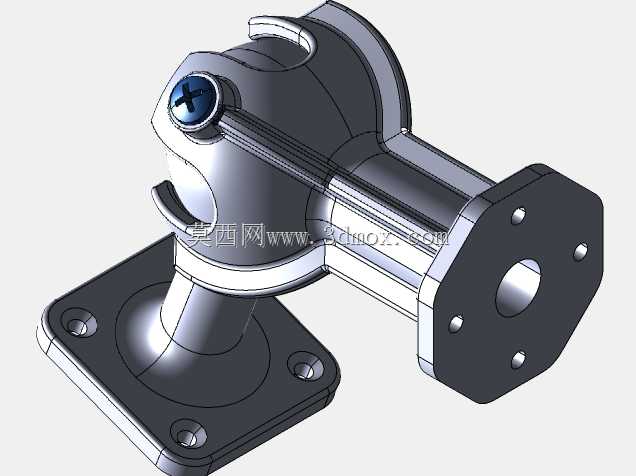

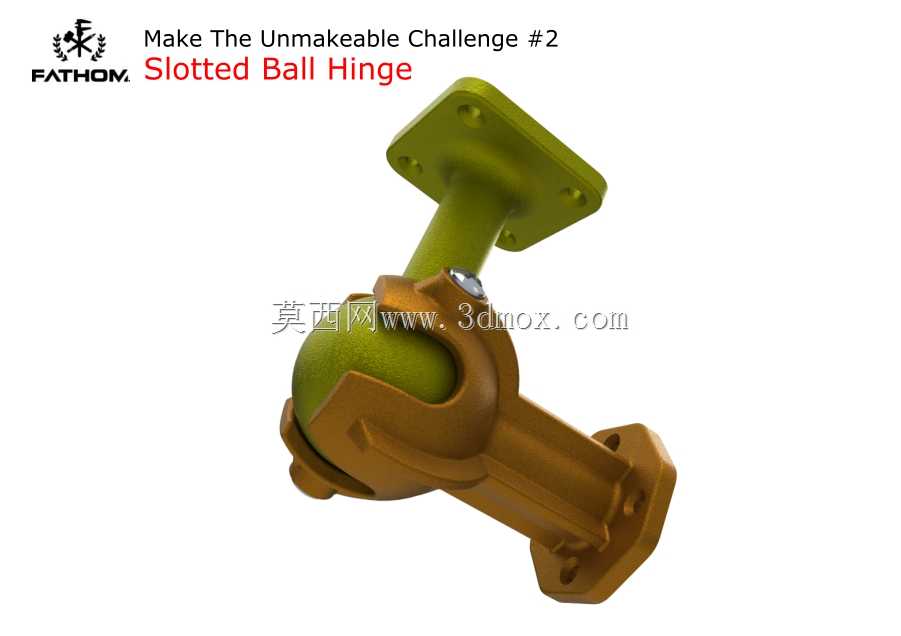

设计思路上，这款构件充分利用了增材制造的工艺优势，将球头与铰接座的配合结构做了一体化适配设计，无需拆分过多零散零件即可实现完整的铰接功能，整体采用对开式壳体包裹球头的结构，通过侧边的法兰安装面实现与外部构件的固定，球头端延伸出带安装法兰的连接杆，两端均可通过螺栓与相邻构件牢固连接。结构整体采用高强度耐磨材质适配，通过选区激光烧结工艺成型时可保证配合面的精度，避免出现装配间隙过大导致的晃动问题，同时壳体上的开槽结构既为球头转动提供了足够的避让空间，也减少了整体的材料用量，降低构件自重。

从安装边界来看，该球铰两端均采用标准方形法兰安装面，法兰上预留有对称分布的螺栓安装孔，可直接与同规格的安装基座对接，无需额外制作转接件；整体径向尺寸紧凑，转动时球头的活动范围被壳体开槽严格限制，不会出现超行程转动导致的结构干涉，安装时仅需预留出对应偏转角度的活动空间即可，无需额外设计防护结构。铰接内部的球头与壳体配合间隙经过优化，既保证转动顺滑无卡滞，也不会出现径向窜动影响连接精度，在轻负载工况下可长期保持稳定的铰接性能，适配多数需要角度调整的轻型连接场景。
