可穿线润滑型铰接旋转接头结构设计

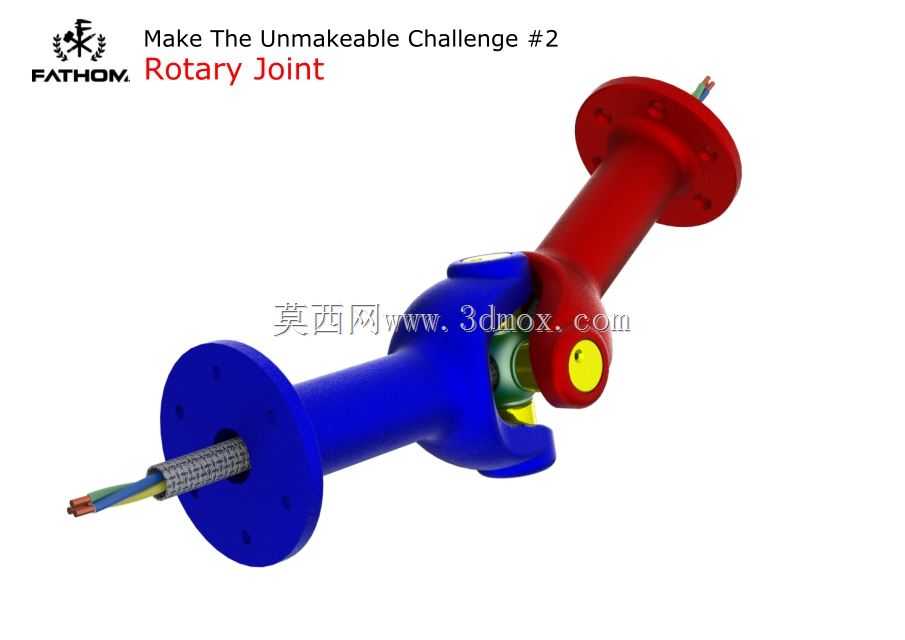

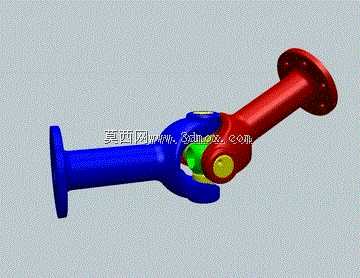

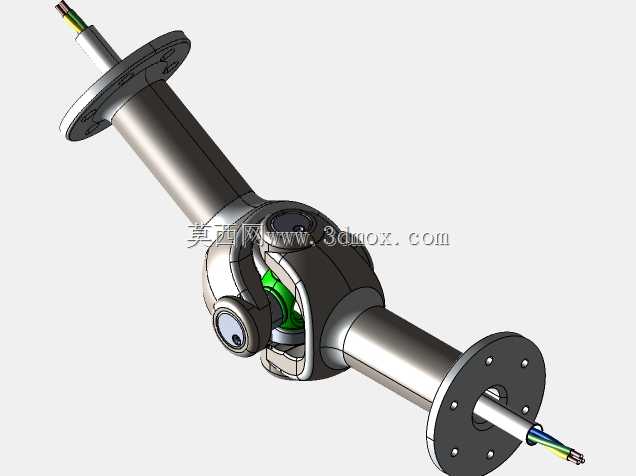

这款旋转铰接接头主要面向需要相对转动的管路、走线一体化连接场景，在轻型工业设备、小型自动化装置、可动机械臂末端、3D打印定制铰接结构中有着广泛的适配空间，既可以承担软质输送管路的活动连接需求，避免管路在部件反复转动过程中出现弯折堵死、磨损开裂的问题，也能为穿过铰接部位的电气线路提供顺畅的穿行通道，避免线路在转动过程中被拉扯、挤压破损。从实际功能来看，这款接头采用分体铰接结构设计，两端为法兰式连接端面，能够通过标准紧固件对接两侧的固定结构，中间的铰接核心可以实现最大30度夹角范围内的360度自由旋转，完全覆盖多数轻型可动部件的转动角度需求，不会出现转动卡滞、角度受限的问题。设计过程中充分结合了增材制造的工艺优势，将铰接结构作为一体化装配组件进行成型，不需要额外的装配工序就能实现活动功能，避免了传统分体铰接结构需要拼接销轴、衬套带来的装配间隙过大、长期使用松旷的问题。结构上预留了专门的润滑通道，可以很方便地注入润滑介质，让铰接转动面长期保持顺滑的工作状态，降低转动过程中的磨损量，有效延长结构的使用寿命。接头整体采用对称式的外形设计，两端连接法兰的安装孔位完全同轴对应，安装时不需要额外调整对位角度，中间铰接部位的外径比两端连接段略大，预留了足够的转动避让空间，安装时只需要保证两侧对接结构之间预留不小于铰接段半径的转动间隙，就可以实现全角度范围的顺畅转动，不会出现结构干涉。接头内部设计了贯通的中空通道，既可以用来输送低压的气体、液体介质，也可以穿过多芯控制线缆、信号传输线，让活动部位的流体输送和电气走线可以通过同一个接头完成，不需要分别设置管路铰接结构和走线拖链，大幅简化可动部位的结构设计，降低整体的装配复杂度和结构重量，非常适合对结构重量、安装空间有严格限制的轻型机械、定制化实验装置使用。
