Strat型电吉他TBX音色控制电路组件

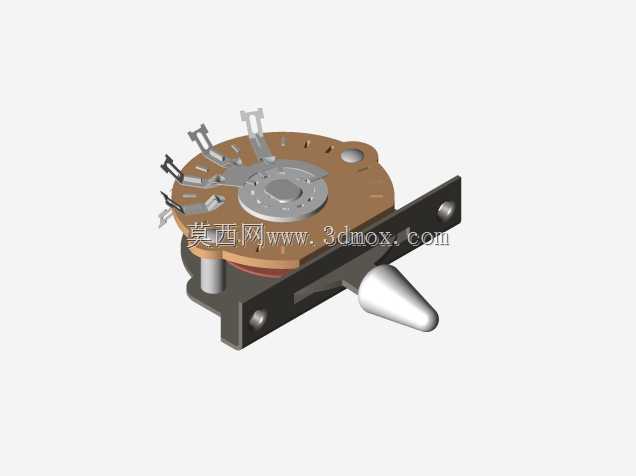

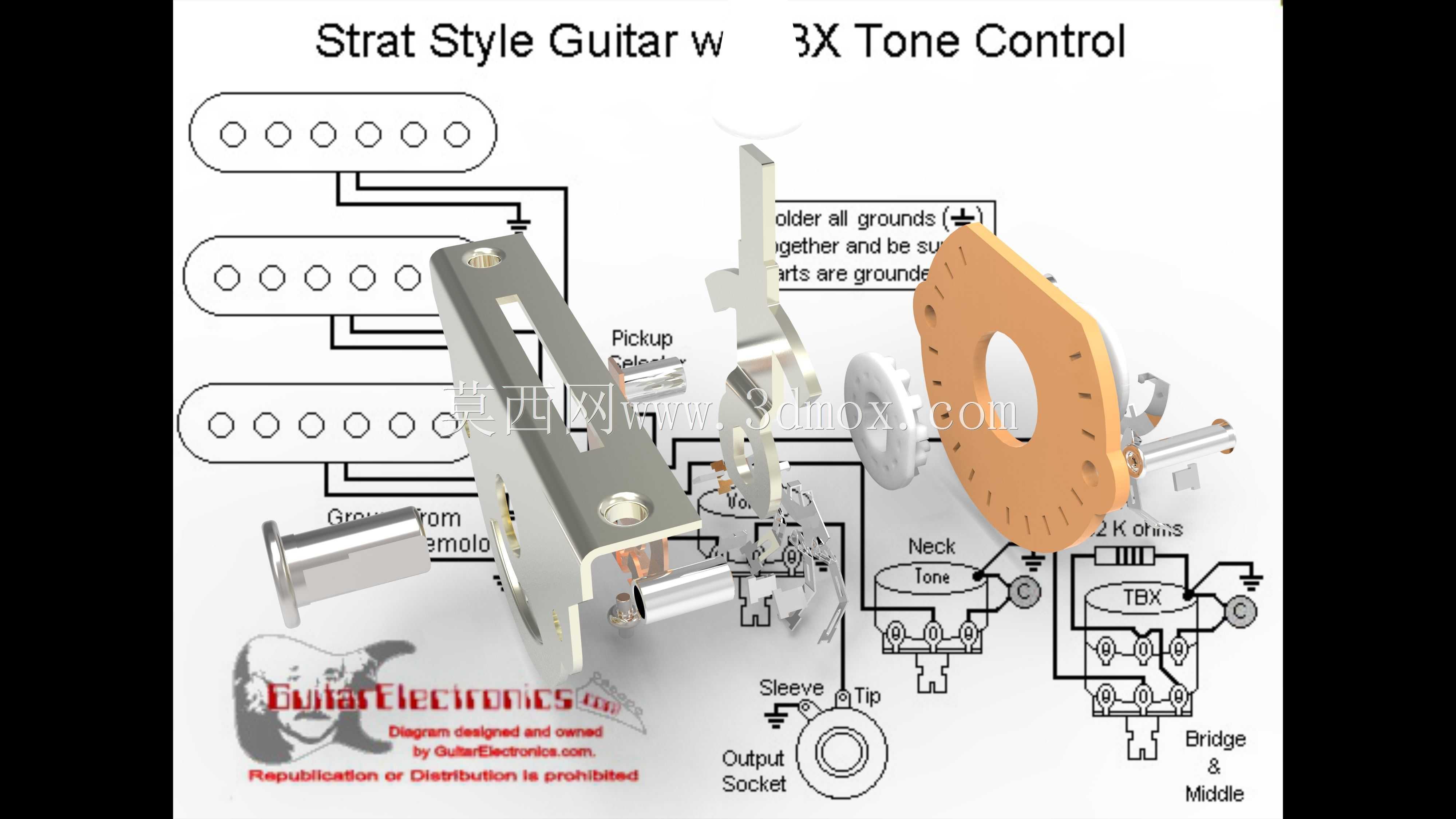

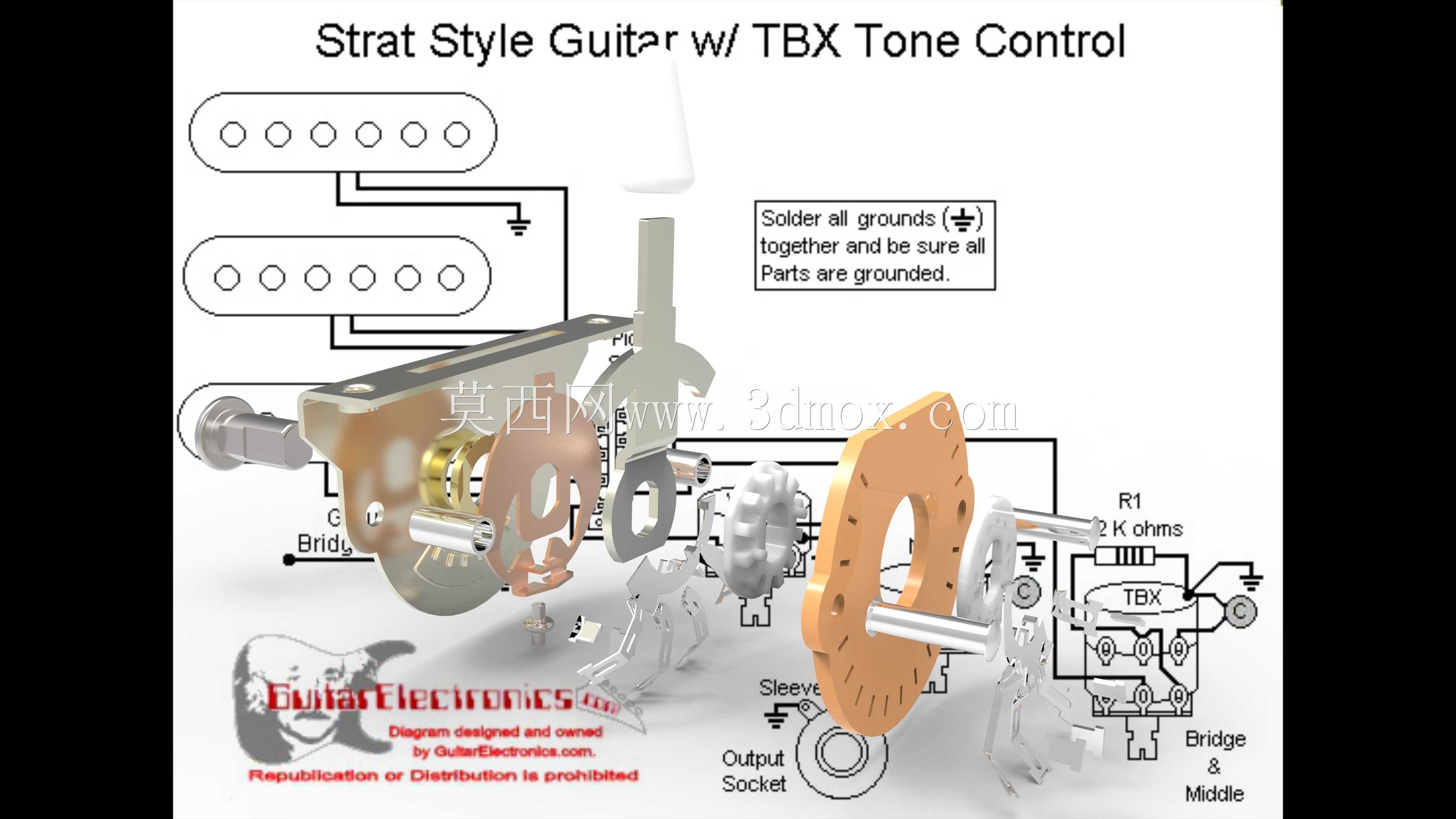

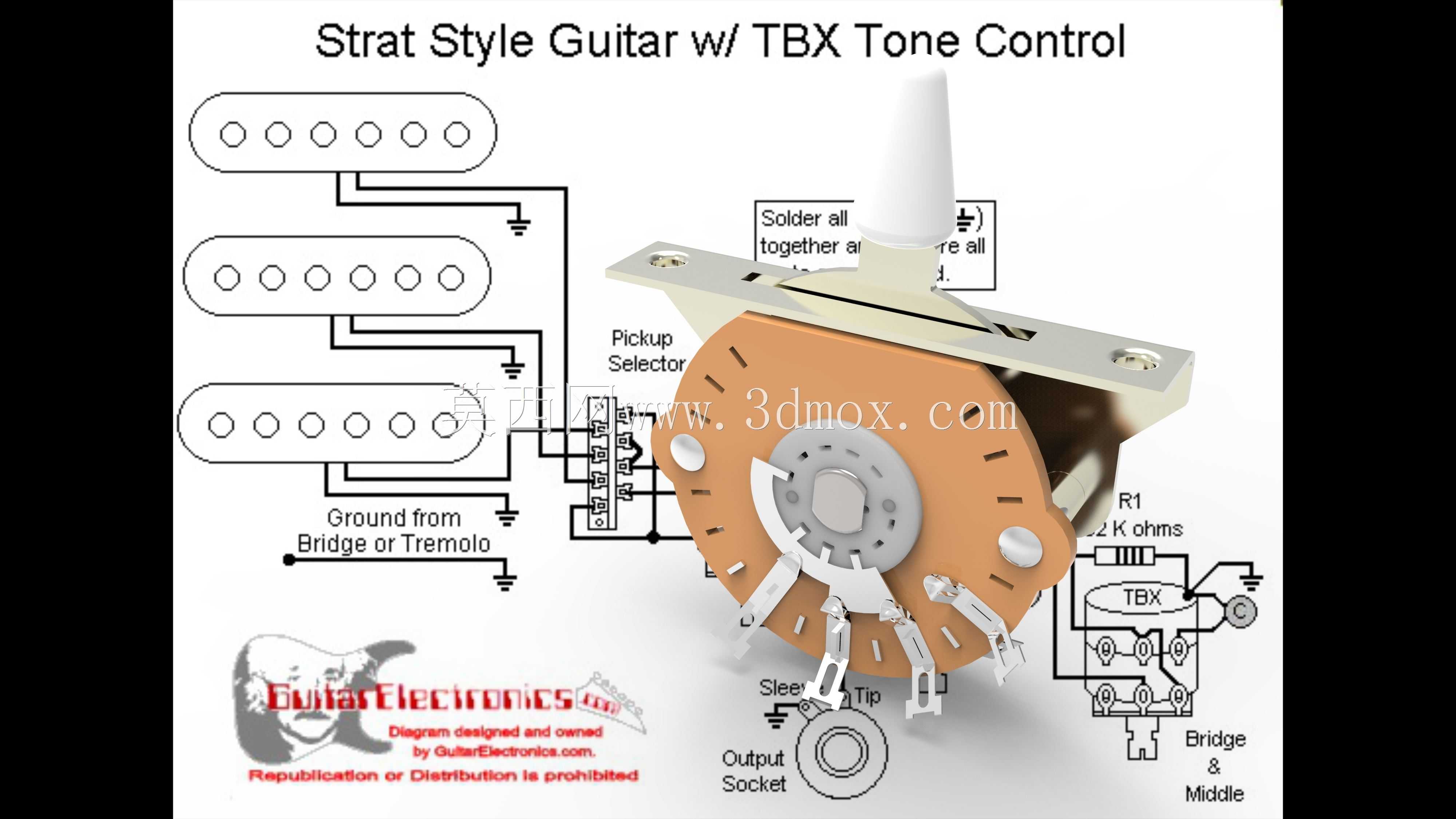

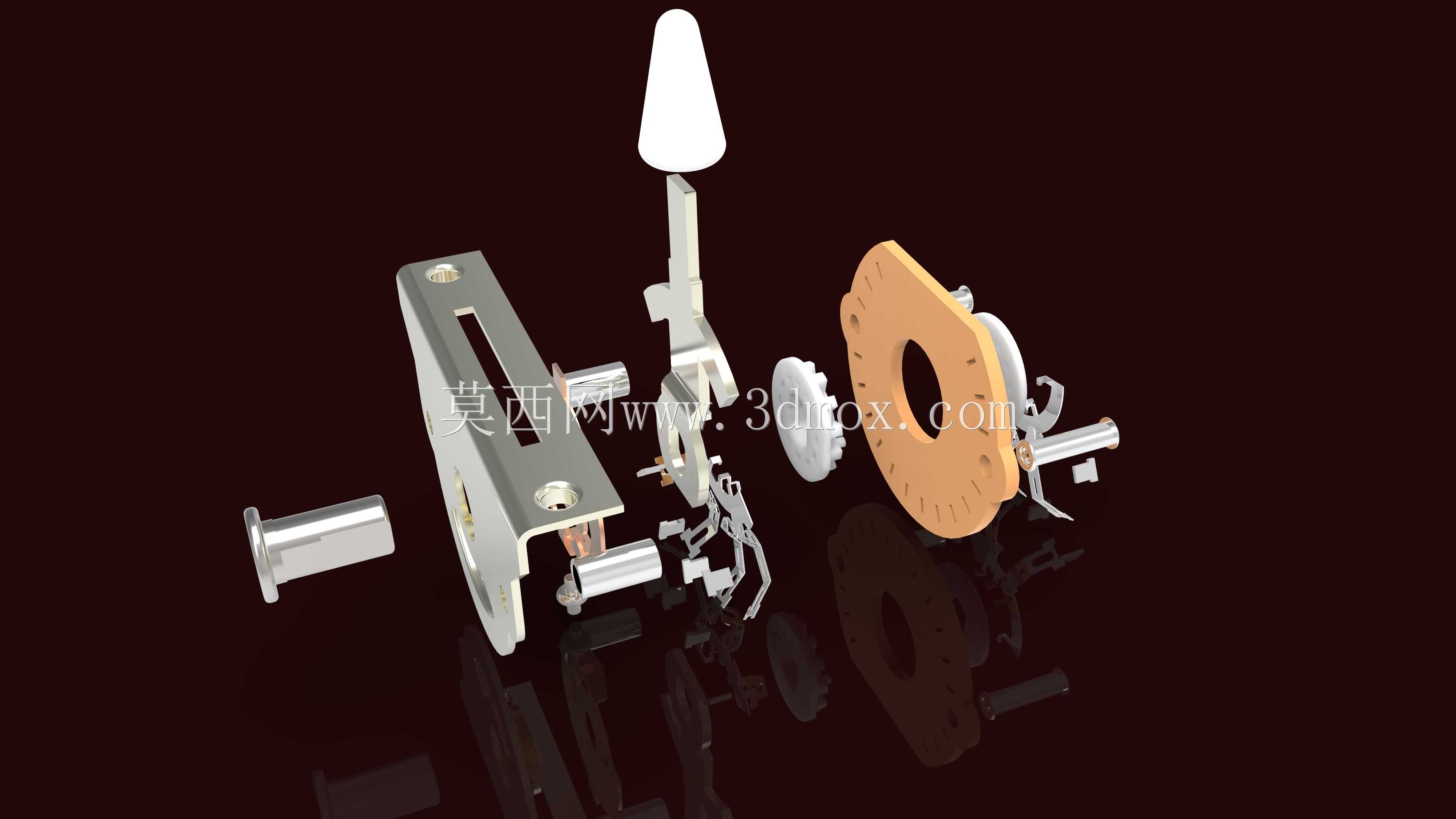

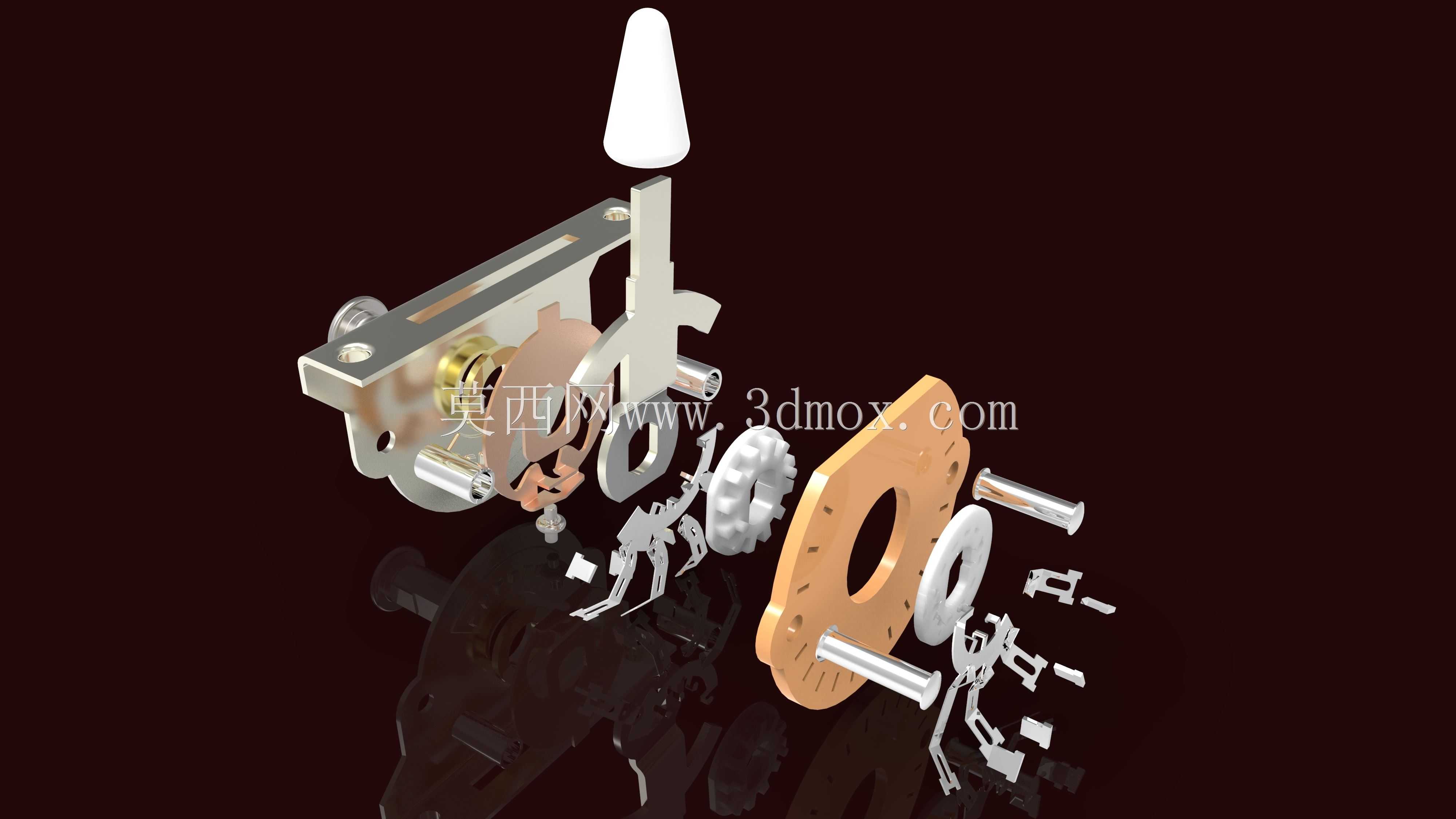

该模型还原了Strat款式电吉他搭载TBX音色控制功能的全套电路与机械装配结构，主要应用于电吉他生产制造、乐器改装升级、吉他电路维修教学等场景，是电吉他信号调控系统的核心装配总成。整套组件承担电吉他拾音器信号切换、音色频段调节、信号输出传输的核心功能，能够实现不同拾音器档位的信号通断切换，搭配TBX音色控制电路可完成从低频醇厚音色到高频透亮音色的宽范围调节，满足演奏者不同风格的音色输出需求，适配布鲁斯、摇滚、流行等多种电吉他演奏场景的音色调控要求。设计过程中充分考虑电吉他腔体的安装空间限制，所有机械结构与电路元件的排布严格遵循标准Strat型电吉他的腔体安装边界，拾音器选择开关的拨杆伸出长度、电位器的安装轴径、输出插座的固定孔位均匹配常规量产电吉他的开孔尺寸，无需额外对琴体进行二次扩孔或切削即可完成装配。结构设计上采用分层排布思路，将金属结构件、电路焊接点位、绝缘部件做了空间隔离，所有接地端统一汇流排布，避免不同电路信号之间产生串扰杂音，金属传动部件之间预留了足够的活动间隙，保障拨档开关操作时的顺畅手感，不会出现卡滞、档位虚接的问题。组件中的拾音器选择开关采用多触点接触结构，每个档位对应独立的信号通路，切换时触点接触压力均匀，长期使用也不会出现信号断连的问题；TBX控制电路的电阻元件选型匹配常规电吉他拾音器的阻抗参数，调节行程中音色变化过渡平滑，不会出现频段突兀跳变的情况；输出插座采用标准6.35mm音频接口规格，适配市面上绝大多数的电吉他连接线，插拔松紧度适中，既不会出现接触松动的问题，也不会因插拔过紧损伤连接线插头。整套结构的安装固定点均做了应力分散设计，避免长期使用后固定位置出现松动，电路走线预留了足够的弯折余量，装配时不会出现导线拉扯脱焊的问题，完全符合电吉他量产装配与后期改装的实际使用需求。
