适配圆管安装的带锁紧结构扶手夹

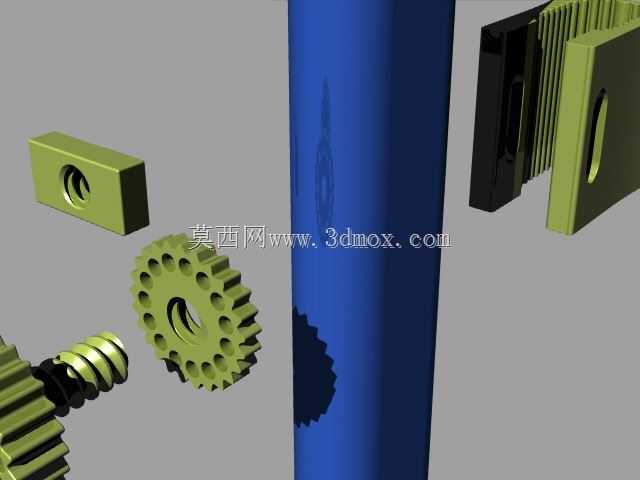

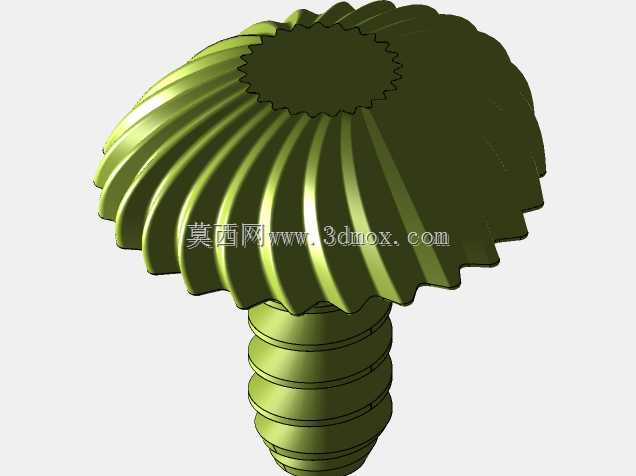

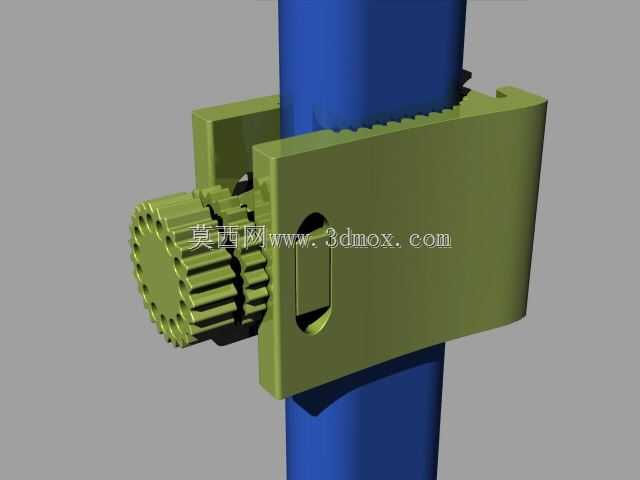

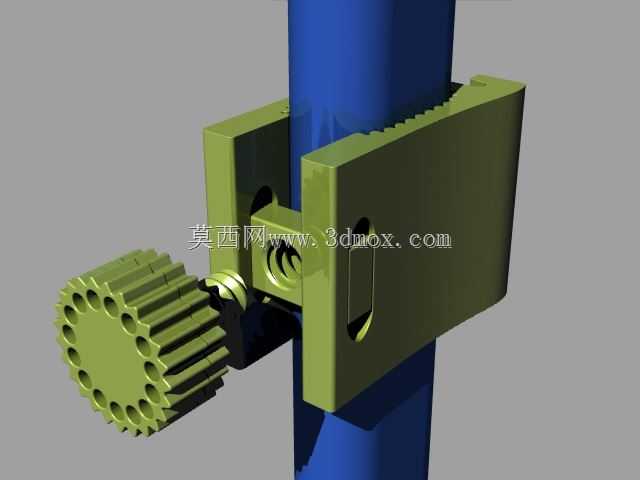

这款扶手夹主要应用于工业设备操作台、商用公共设施、家用DIY置物架的圆管扶手安装场景，可实现圆管杆件与外接功能附件的快速夹紧固定，替代传统焊接、打孔的固定方式，无需破坏圆管本体结构，安装后可灵活调整夹持位置，适配临时加装扶手、外挂工具挂架、安装辅助照明支架等多种实际用途。产品采用C形夹身作为核心夹持基体，一侧设置带支墩螺纹的调节螺栓，搭配圆形滚花旋钮与配套锁紧螺母，另一侧为贴合圆管外壁的弧形夹持面，使用时将C形开口卡入目标圆管，旋动旋钮带动螺栓推进，即可让夹身牢牢抱紧圆管表面，锁紧螺母可在夹持到位后锁死螺栓位置，避免设备运行震动、日常触碰导致螺栓松脱，保障夹持状态长期稳定。设计过程中重点优化了3D打印的成型可行性，所采用的支墩螺纹轮廓与垂直打印方向呈45度夹角，打印螺纹结构时无需额外添加支撑结构，既减少了打印过程中的材料损耗，也省去了后期去除支撑、修整螺纹的工序，打印完成后螺纹即可直接顺畅旋合，螺栓与螺母配合可提供充足的夹紧力，圆形滚花旋钮的表面做了防滑纹理处理，徒手即可完成旋紧操作，无需额外借助扳手等工具。夹身的C形开口尺寸适配常规直径的圆管安装边界，整体结构紧凑小巧，安装后不会突出过多占用周边操作空间，除核心夹持组件外，配套的花键螺栓可作为家用配件拓展更多连接场景，可搭配不同规格的外接连接板实现平板类零件与圆管的连接固定，整体结构无冗余零件，拆装调整都十分便捷，既适合小批量3D打印定制使用，也可通过注塑工艺实现批量生产，满足不同场景的安装使用需求。
