FDM熔融沉积3D打印机改良挤出喷头结构

该结构为FDM熔融沉积成型3D打印机的核心挤出送料喷头部件，主要应用于桌面级FDM 3D打印设备的耗材熔融挤出作业环节，承担固态耗材输送、加热熔融、精准定径挤出的核心功能，直接决定打印成型过程中丝料出料的稳定性、成型件的层间结合强度与表面打印精度，是桌面级3D打印机中直接影响最终打印质量的关键执行部件。

在实际打印作业场景中，该挤出喷头需要持续在高温工况下运行，常规作业温度区间覆盖190℃至260℃，可适配PLA、ABS、PETG等多种主流热塑性打印耗材，稳定完成耗材从固态到熔融态的转换，并按照打印路径的移动速率匹配对应的出料流量，避免出现出料不畅、溢料、拉丝、断料等常见打印故障。

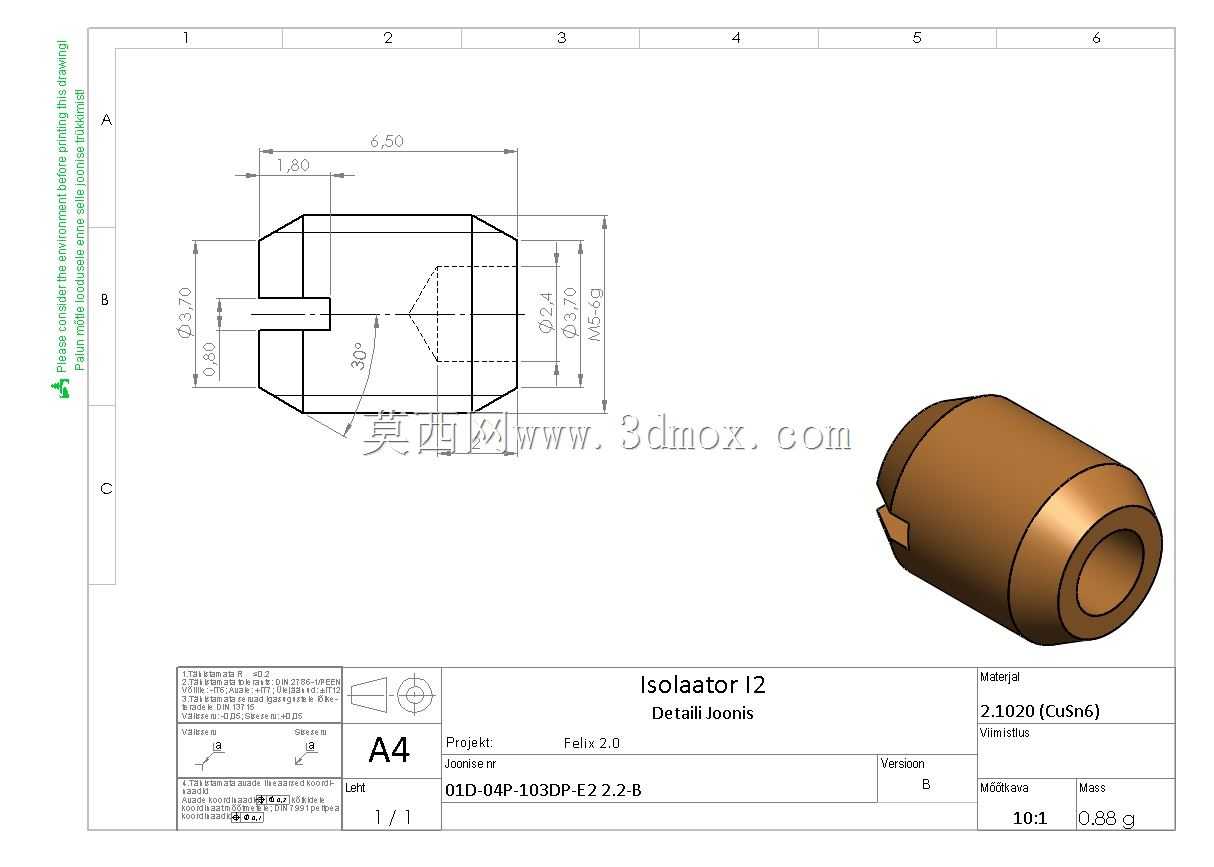

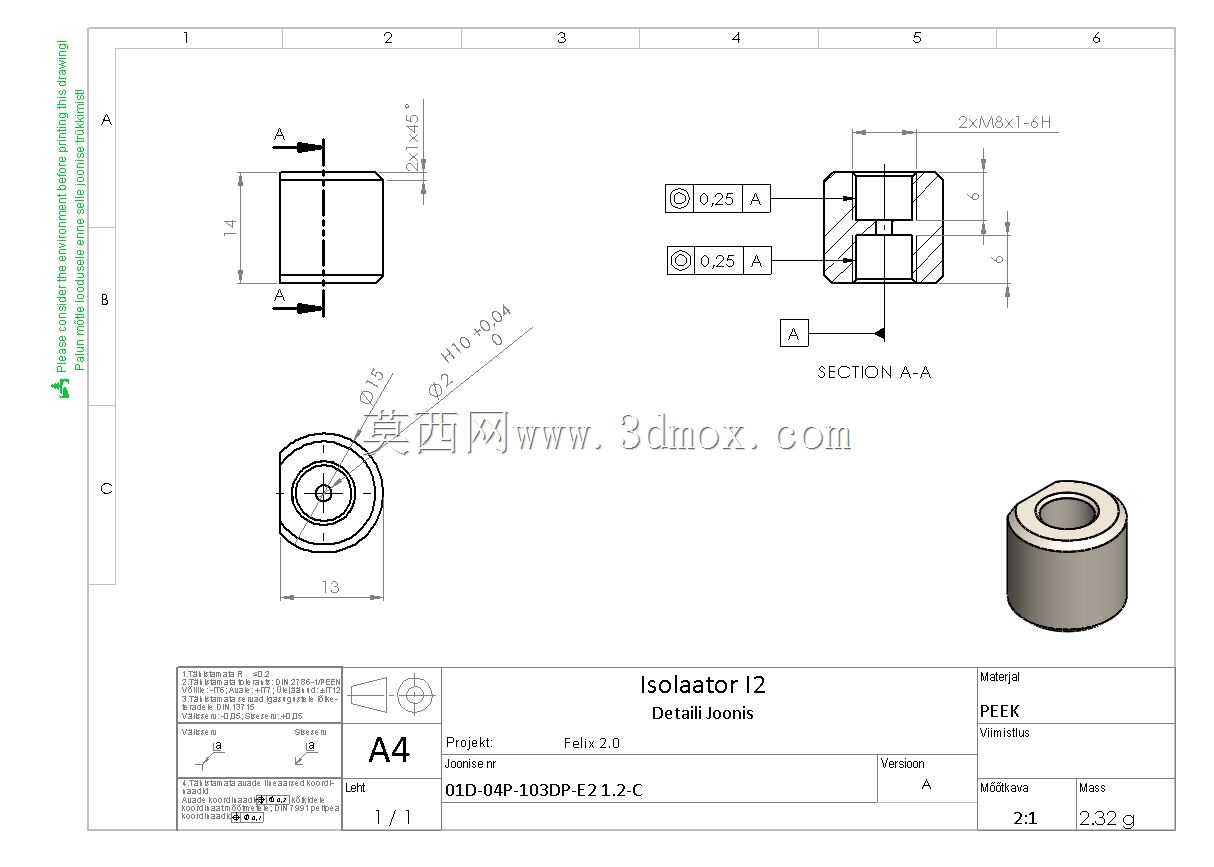

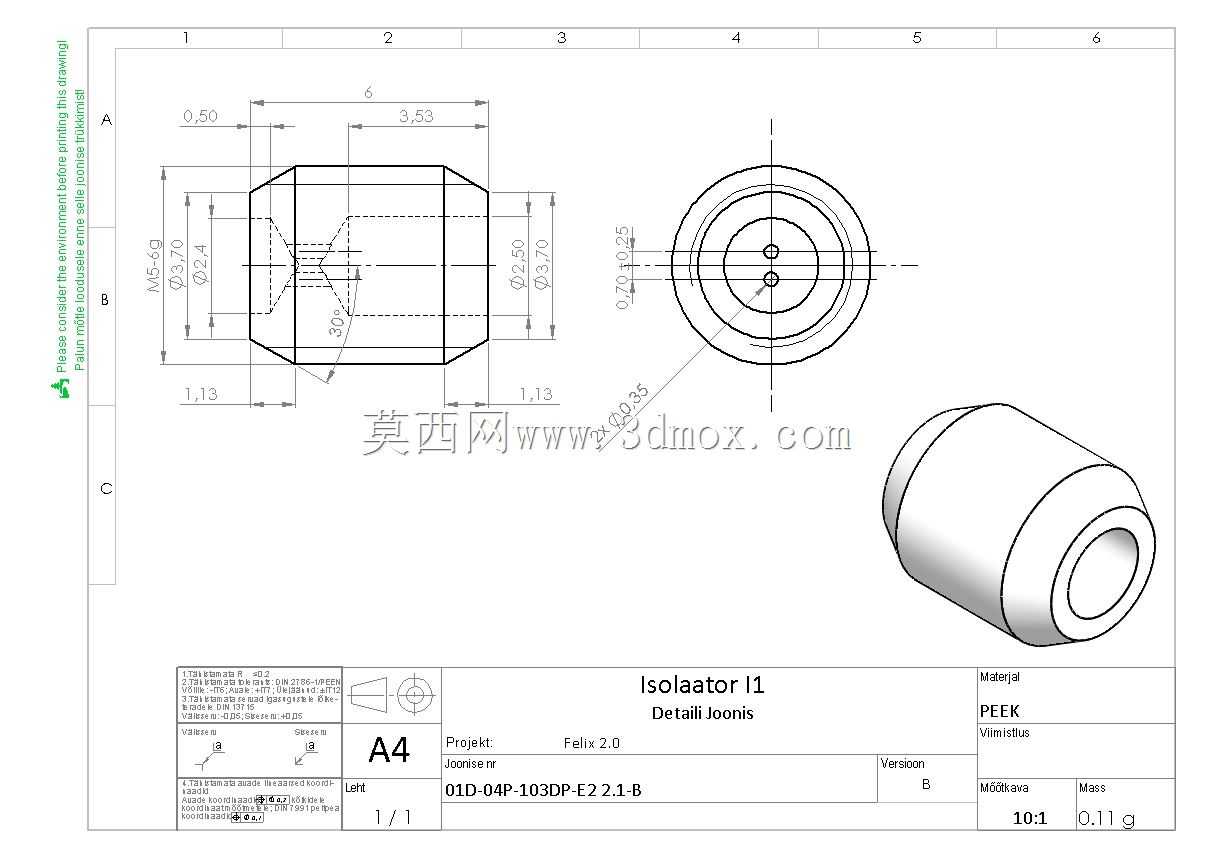

本次设计针对原有同类型挤出结构的绝缘隔热段缺陷做了针对性优化，原有结构的中间隔热绝缘部件在长期230℃以上高温作业环境下，易出现材质软化、与金属连接段松脱脱落的问题，直接导致打印过程中断、喷头漏料损坏打印件甚至设备其他部件。改良后的结构优化了隔热段的材质选型与连接配合方式，调整了金属散热段与加热熔融段的长度配比，既保证加热段的热量能够集中作用于熔融腔内部的耗材，避免热量向上传导导致耗材提前膨胀堵塞送料通道，又提升了隔热部件的耐高温连接强度，杜绝长期高温作业下的松脱风险。

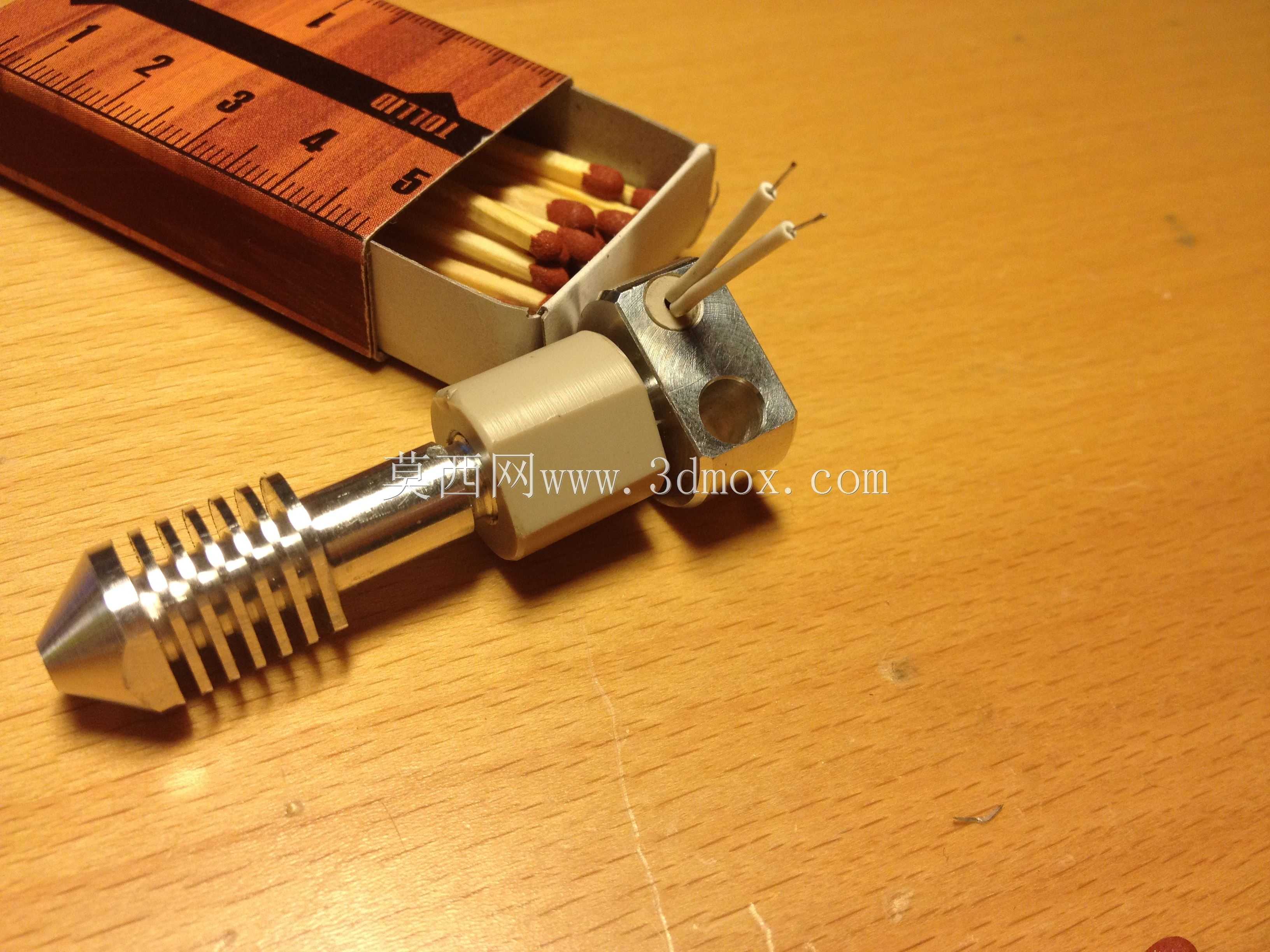

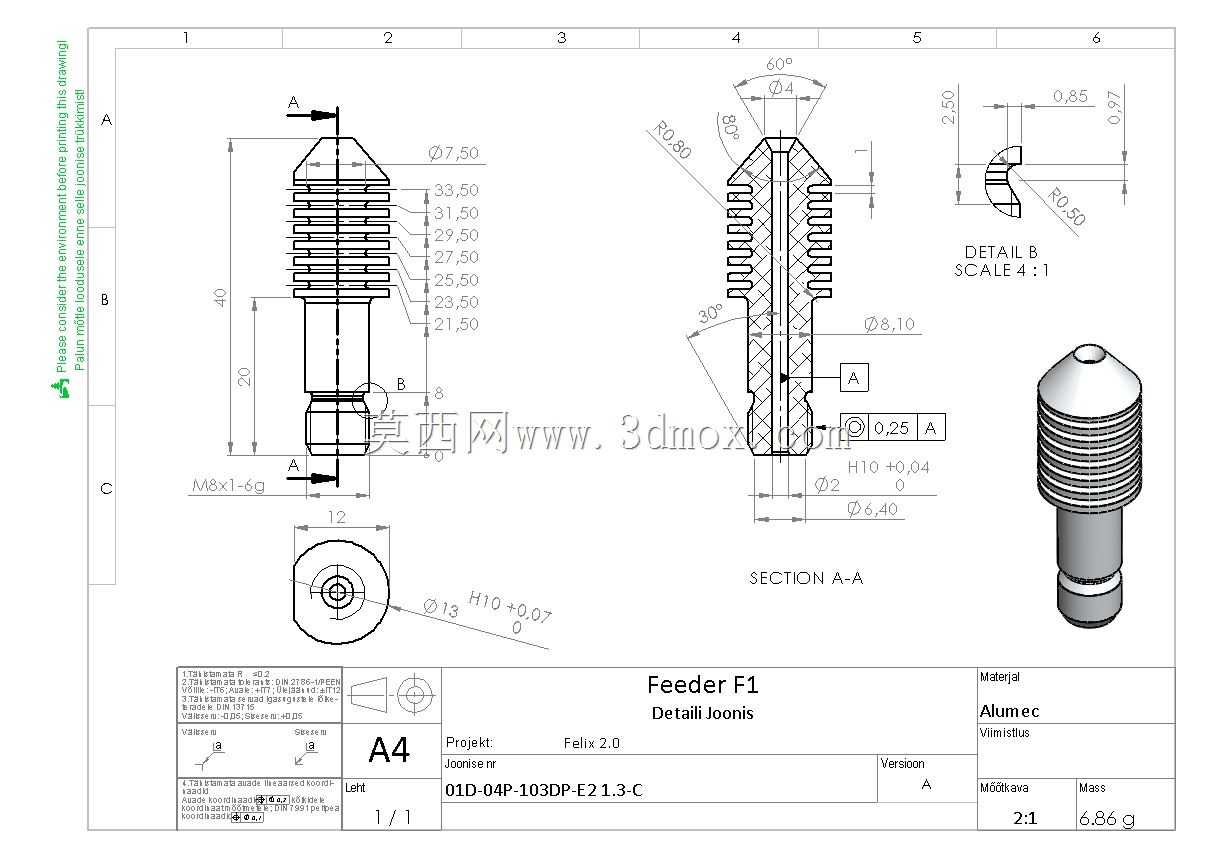

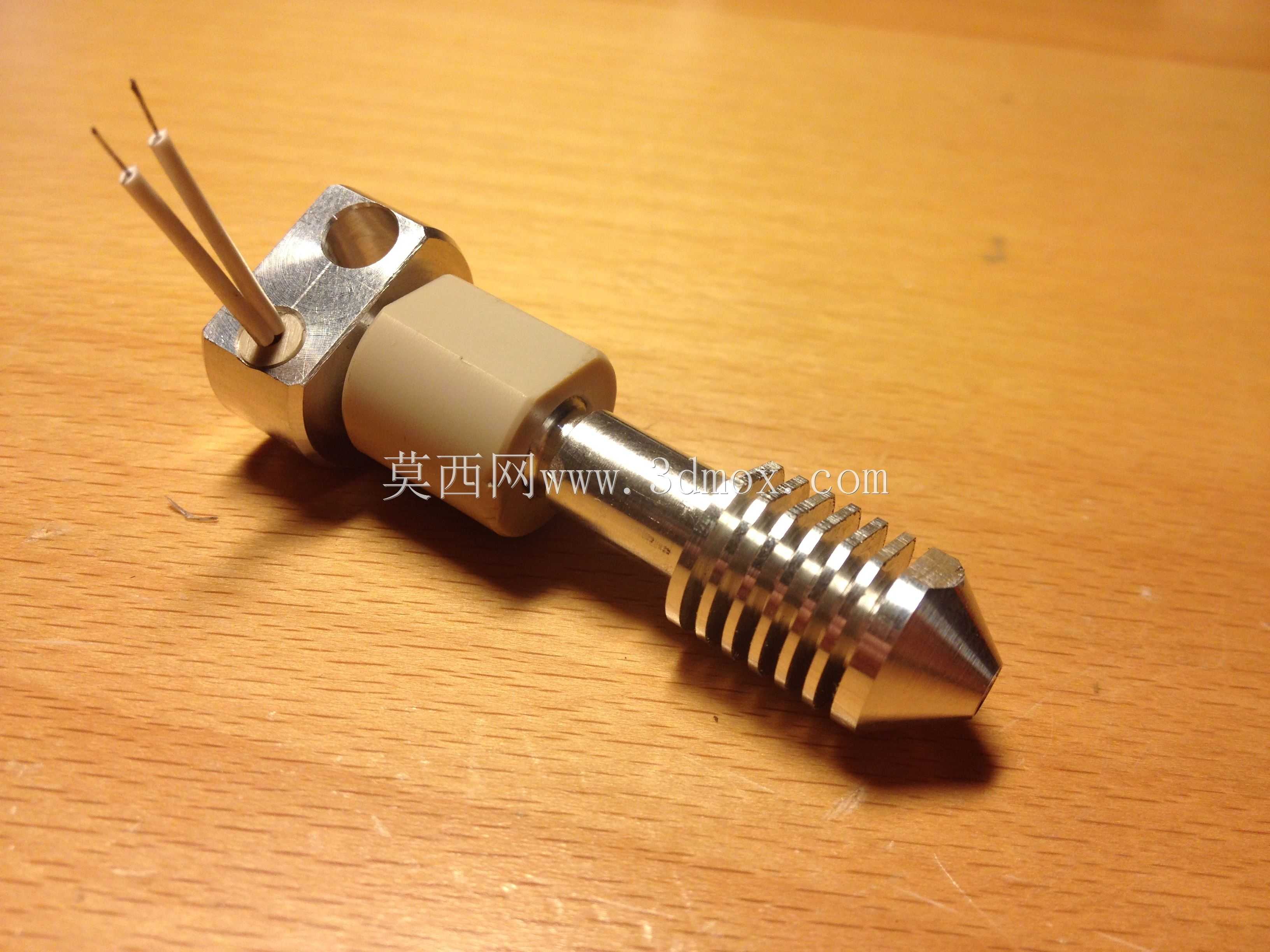

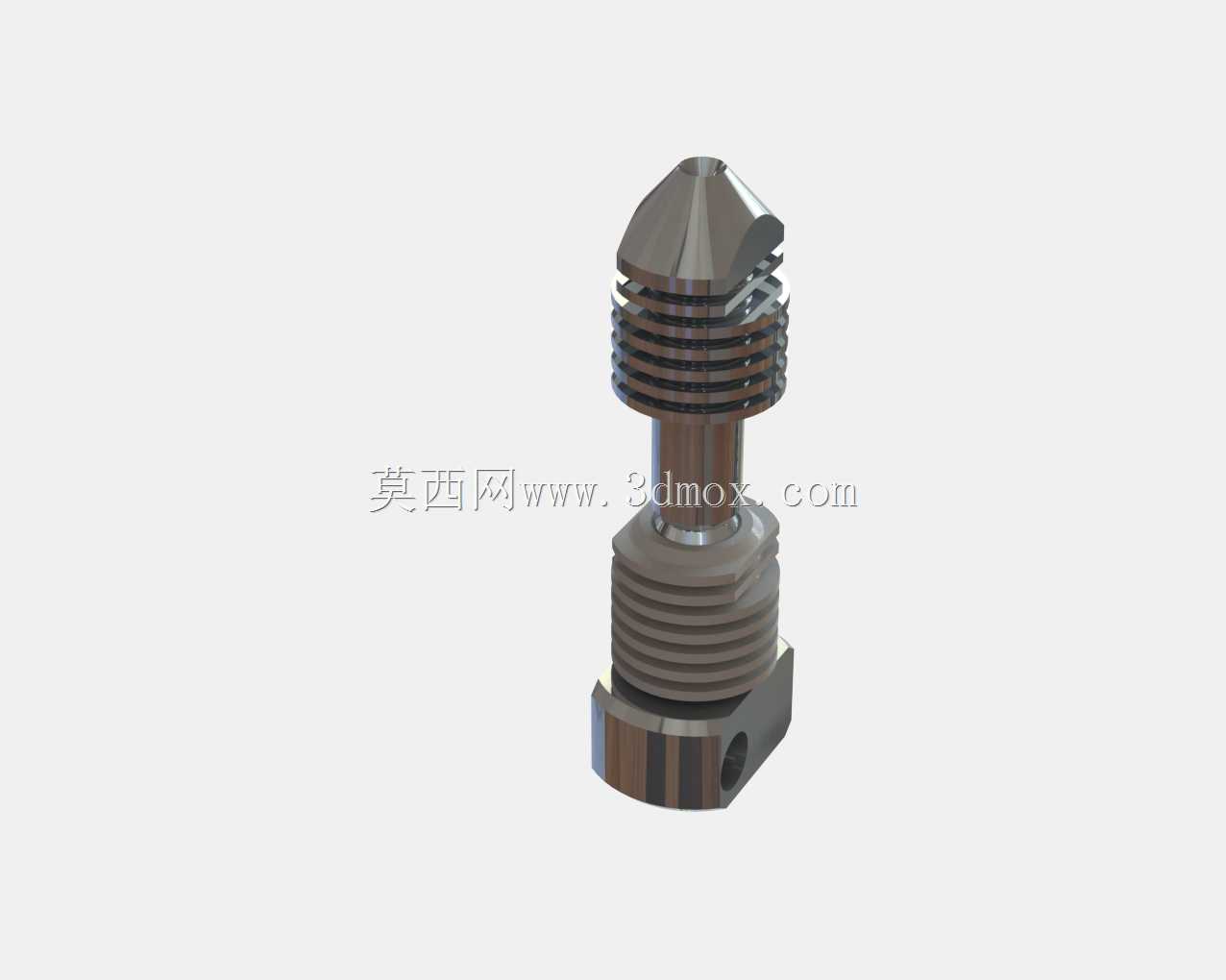

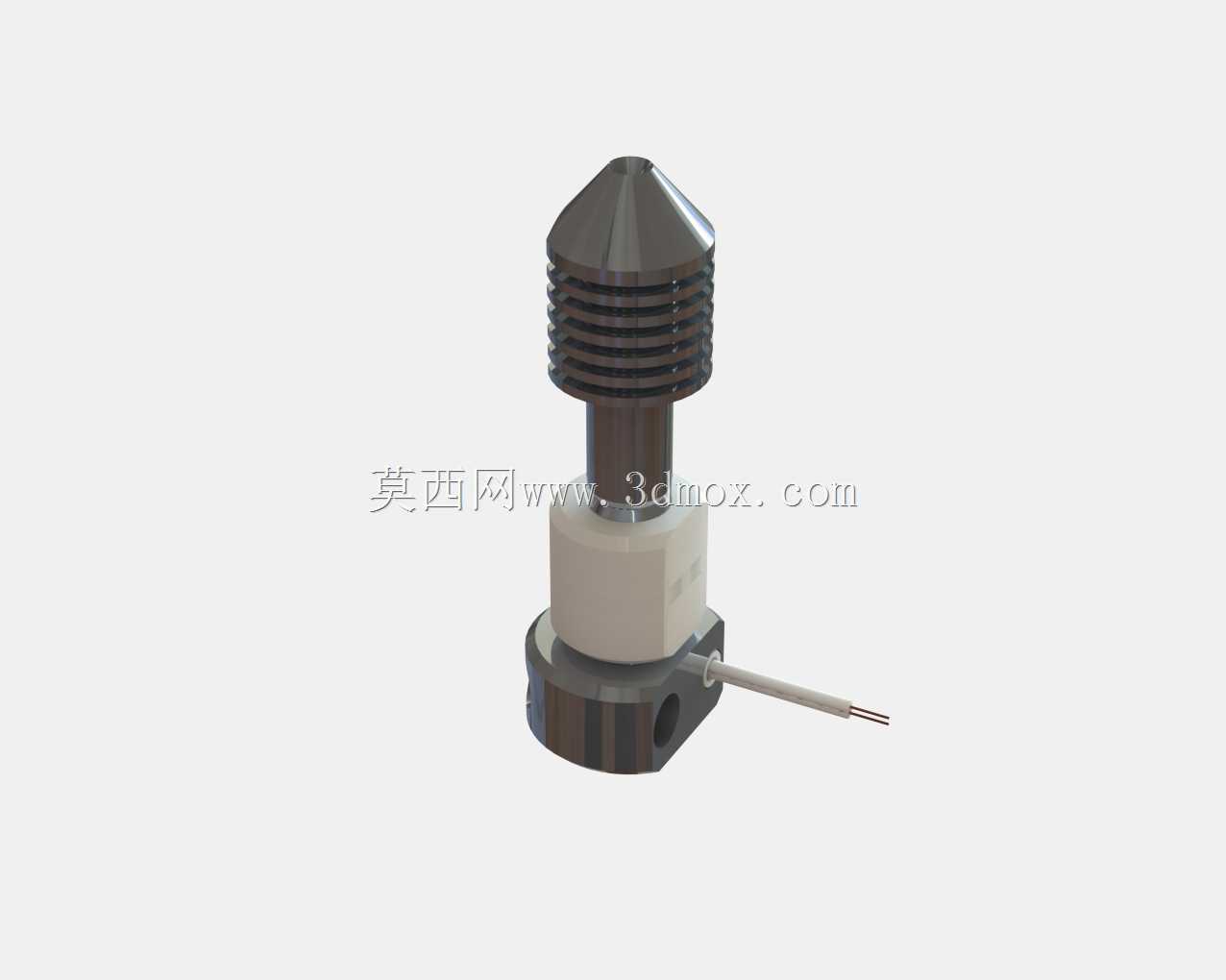

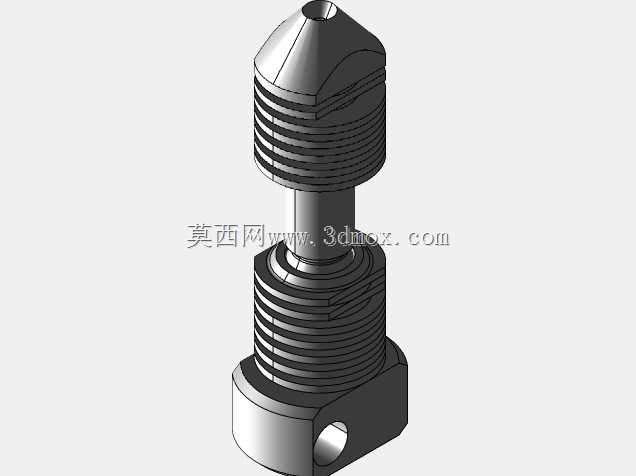

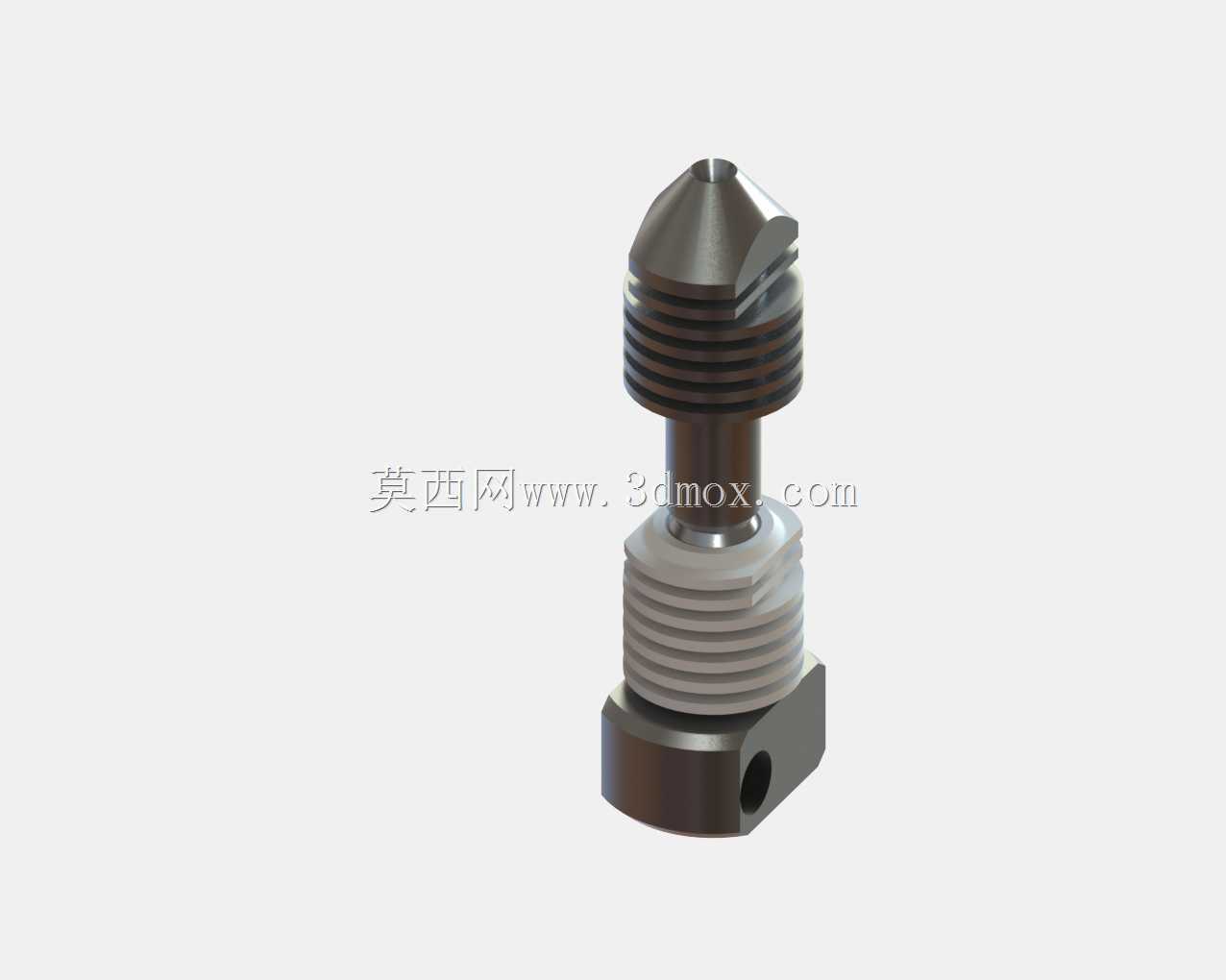

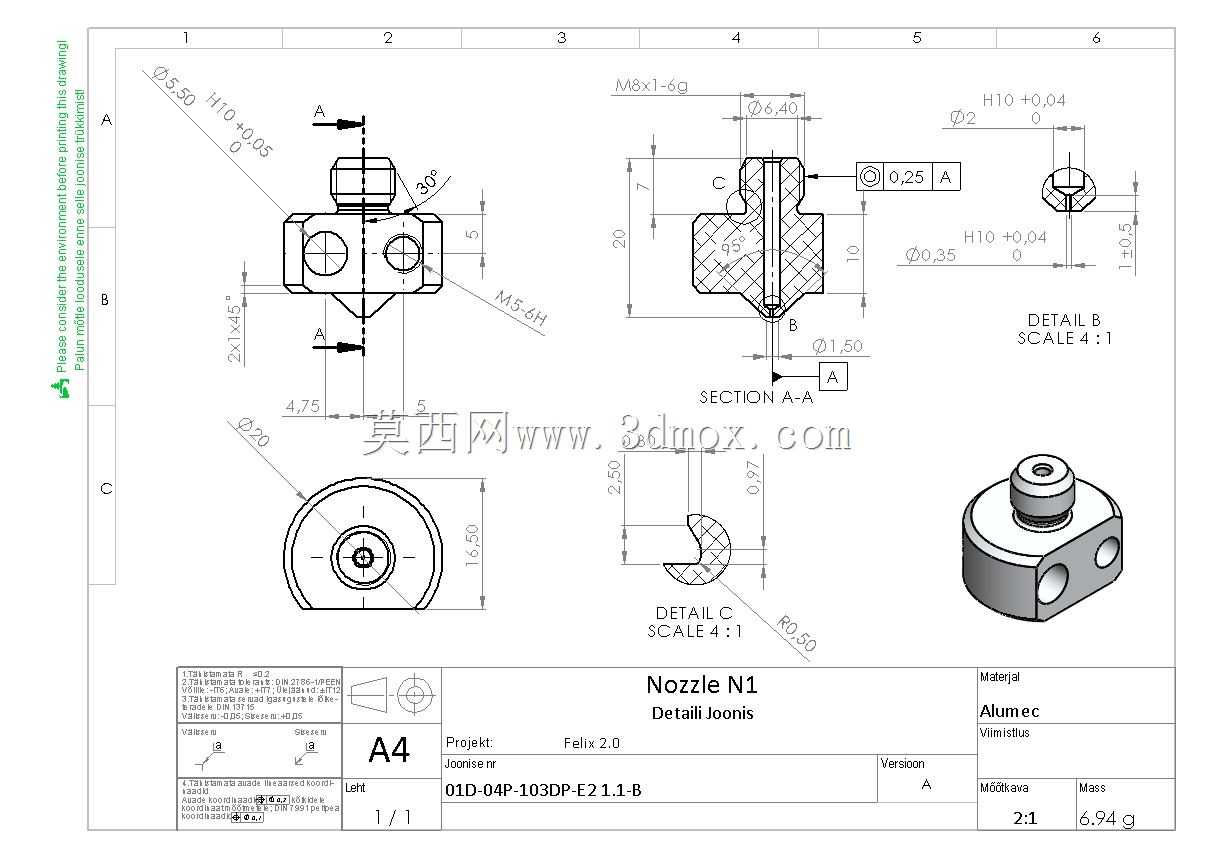

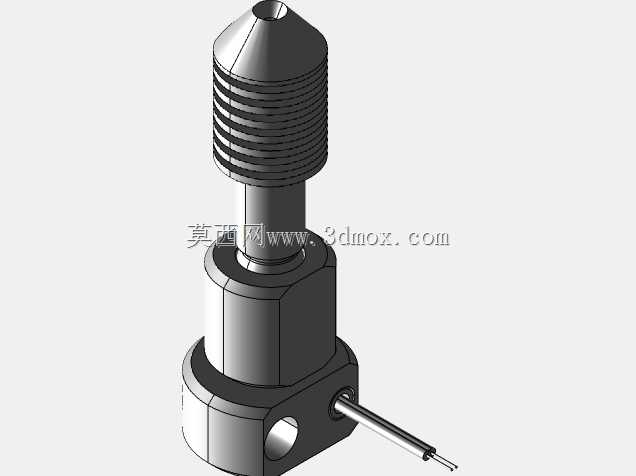

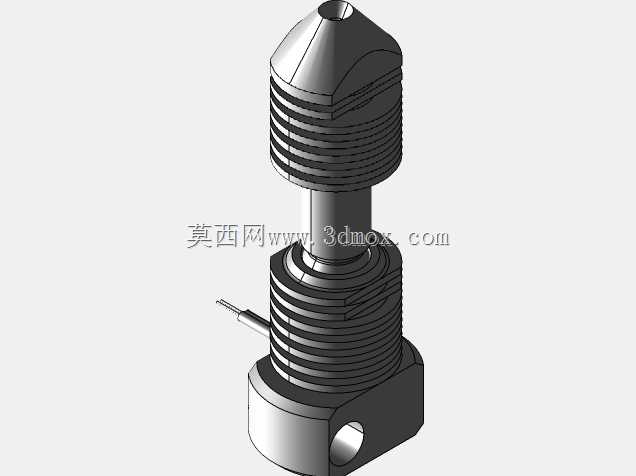

从外形与安装边界来看，该挤出喷头整体为同轴阶梯轴类结构，顶端预留标准规格的进料孔与送料机构对接，可适配通用1.75mm直径打印耗材，中段设置标准安装法兰面，可直接匹配市面上多数桌面级3D打印机的挤出头安装位，无需额外修改安装支架即可完成替换；带散热鳍片的金属散热段长度经过精准测算，能够配合常规散热风扇实现有效降温，保证送料通道内的固态耗材不会提前软化；末端的喷嘴段采用锥形收窄设计，可适配不同口径的可更换喷嘴，满足不同打印精度、不同打印速度的作业需求，整体安装尺寸兼容主流挤出头的替换标准，用户可直接完成拆装替换，无需对原有设备做结构改造。
