并联臂结构桌面级3D打印设备设计

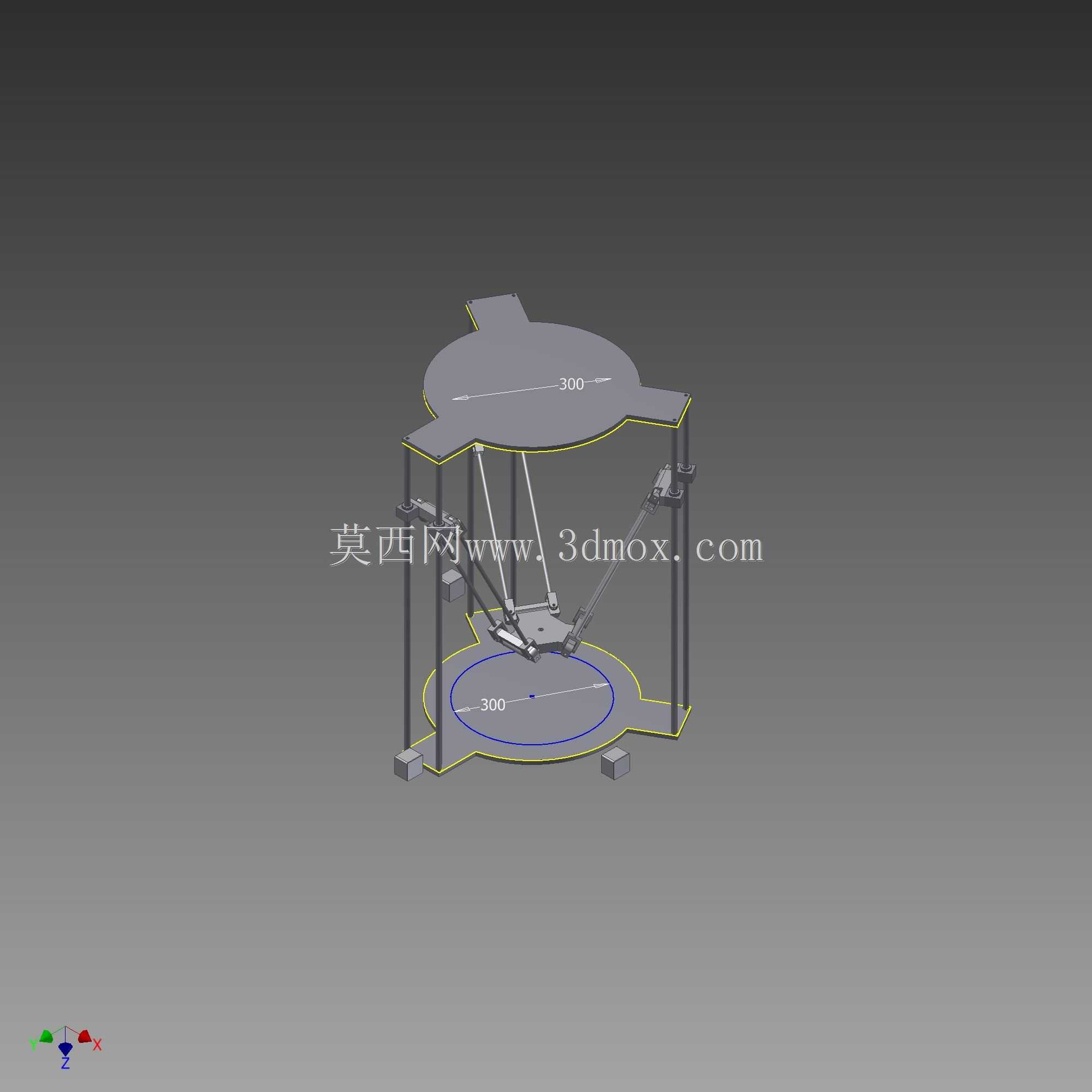

这款并联臂结构的桌面级3D打印设备，主要面向个人创客、小型工作室、校园创新实验室以及手板打样场景使用，能够满足小尺寸定制化零件、创意模型、教学演示样件的快速成型需求，相比传统的笛卡尔结构3D打印机，并联臂结构拥有更快的运动响应速度，在打印曲面类零件时能够获得更顺滑的表面质量，同时整机结构占用桌面空间更小，适合放置在常规办公桌面开展作业。设备采用三杆并联的运动架构，三组竖直布置的线性导轨沿圆周方向均匀分布，每根导轨上搭配独立的滑台驱动模块，通过三组等长的碳纤维传动臂连接至中心打印头，依靠三个滑台的协同上下运动，带动打印头在圆柱形成型空间内完成X、Y、Z三个轴向的精准定位，这种结构设计大幅降低了运动部件的整体重量，让打印头可以实现更高的空走速度，有效缩短单件打印的整体耗时。从成型边界来看，设备的有效打印区域为直径300mm的圆柱形空间，打印平台同样采用直径300mm的圆形结构，平台表面预留了耗材附着的安装位，可搭配柔性贴膜、玻璃平台等不同的附着介质，适配PLA、ABS、PETG等多种常见的熔融沉积型打印耗材。整机底部采用三点式调平支撑脚设计，能够快速调整平台水平度，降低日常使用的调试门槛；顶部的固定框架将三组导轨的上端进行刚性连接，配合底部的环形支撑框架，形成稳定的受力结构，减少高速运动过程中产生的结构共振，提升打印过程的稳定性。设计过程中充分考虑了桌面设备的使用特性，所有传动部件、走线结构都沿竖直导轨方向布置，避免运动过程中出现管线拖拽干涉的问题，打印头模块预留了散热风道、耗材进料通道以及传感器安装位，可拓展自动调平、断料检测等实用功能，设备的框架结构采用标准化铝型材搭配3D打印连接件的组合方案，既保证了结构刚性，也降低了整机的制造成本，方便用户根据自身需求进行改装升级。在实际使用场景中，这类设备既可以完成创意手办、家居小配件的个性化定制生产，也可以用于机械设计过程中的功能样件快速验证，帮助设计人员快速校验零件的装配匹配度，缩短产品研发的迭代周期，同时在教学场景中，能够直观展示增材制造的成型原理，帮助学习者理解三维坐标运动、熔融堆积成型的相关知识。
