3D打印钢筋混凝土小车底盘结构设计

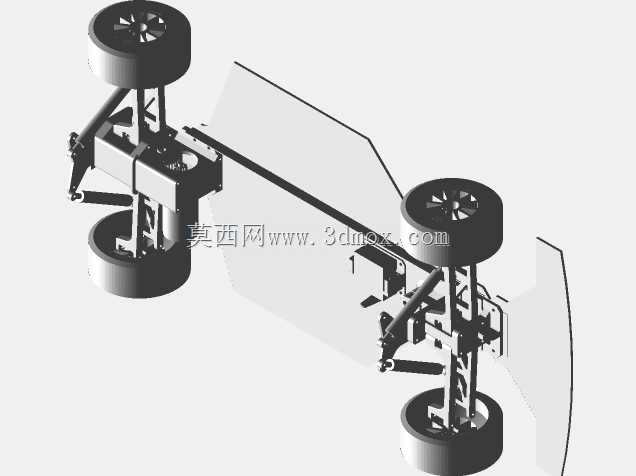

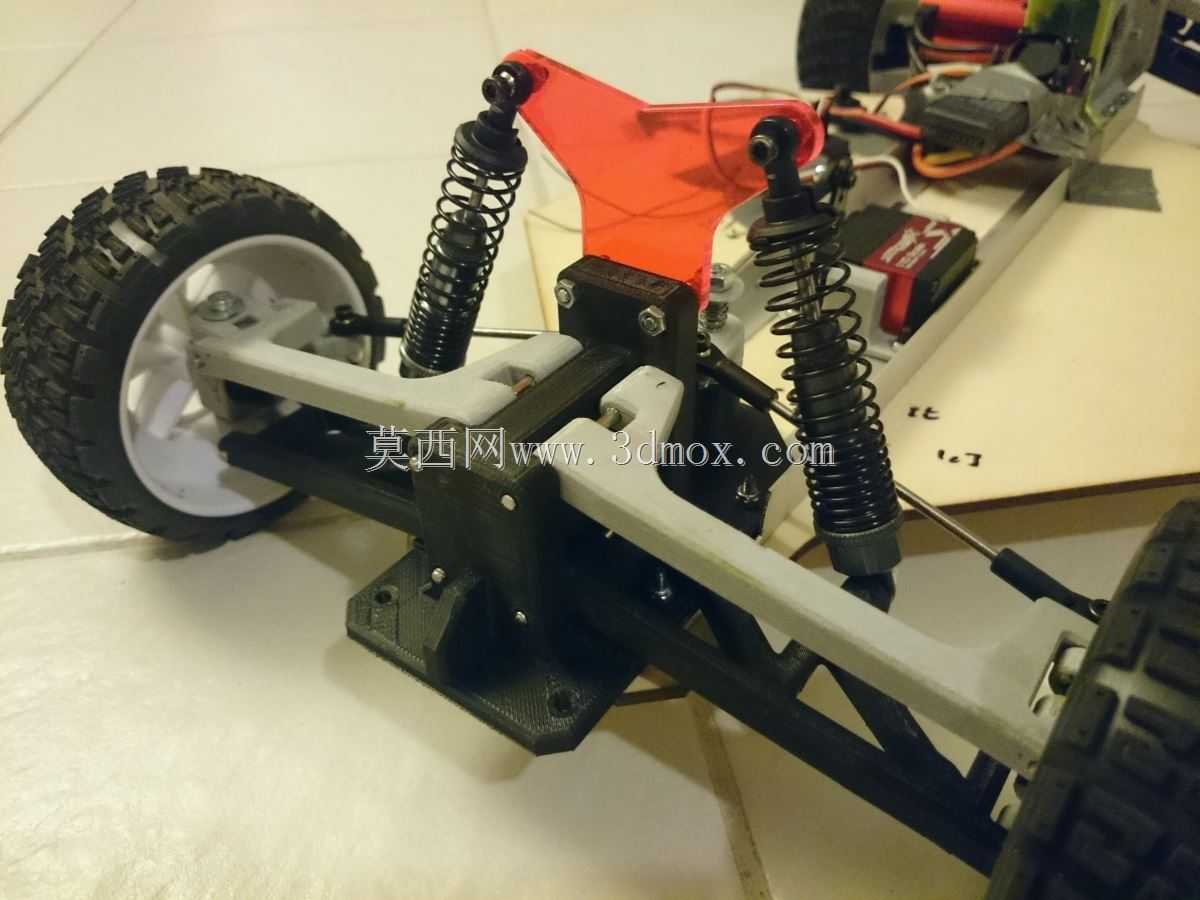

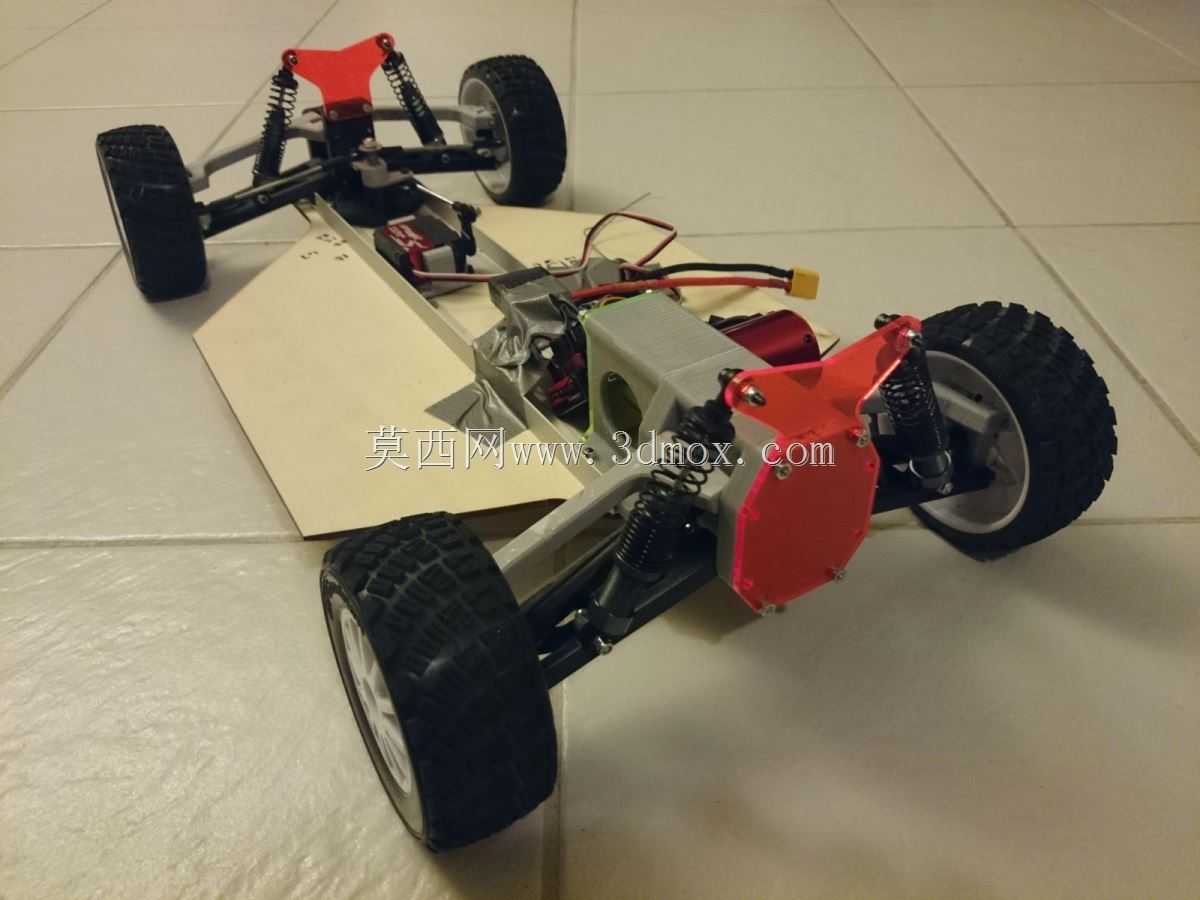

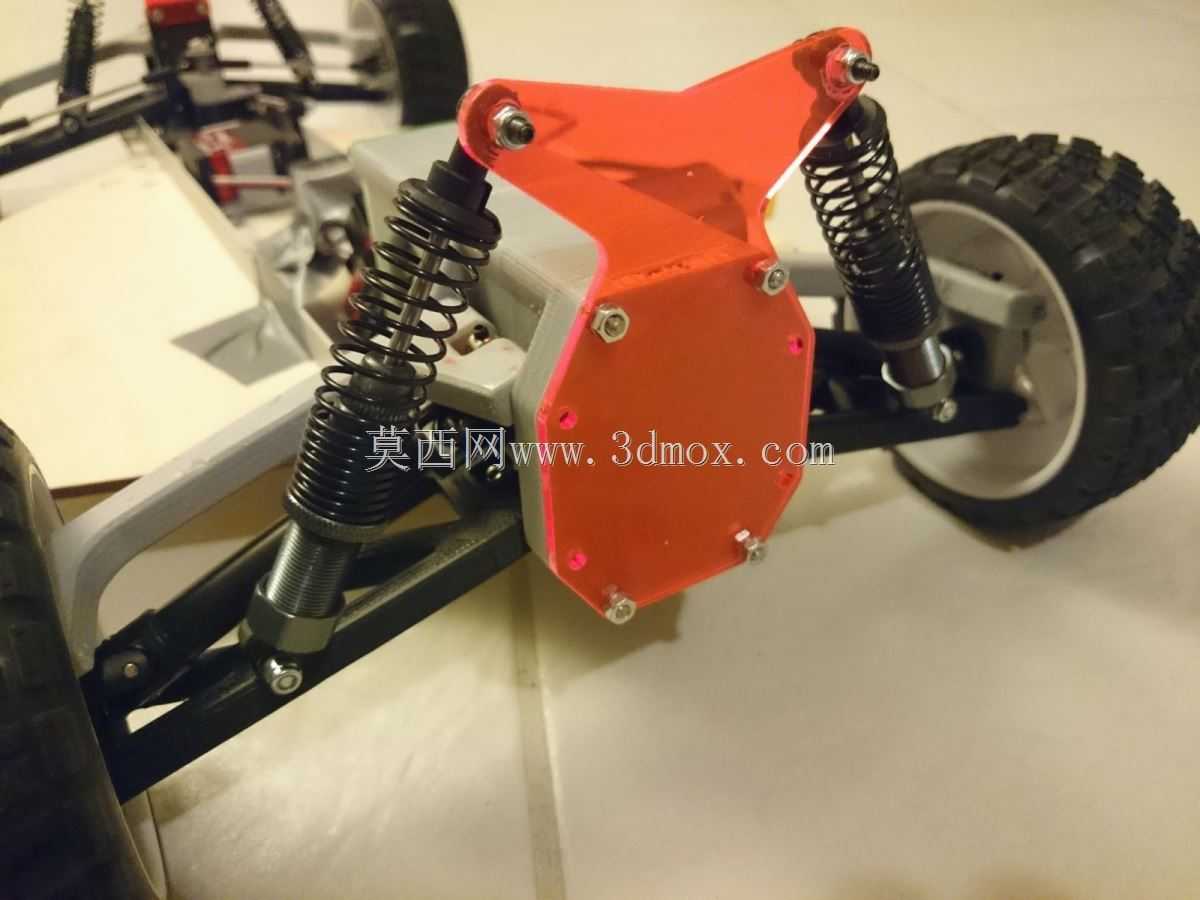

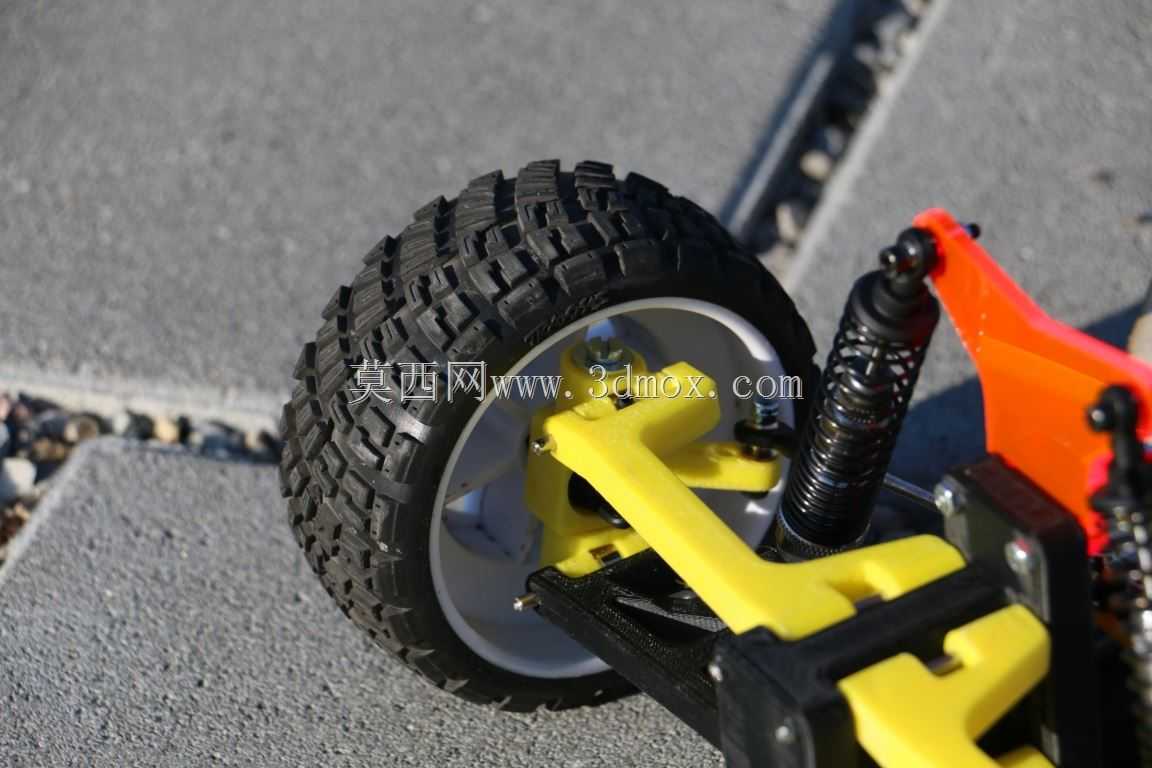

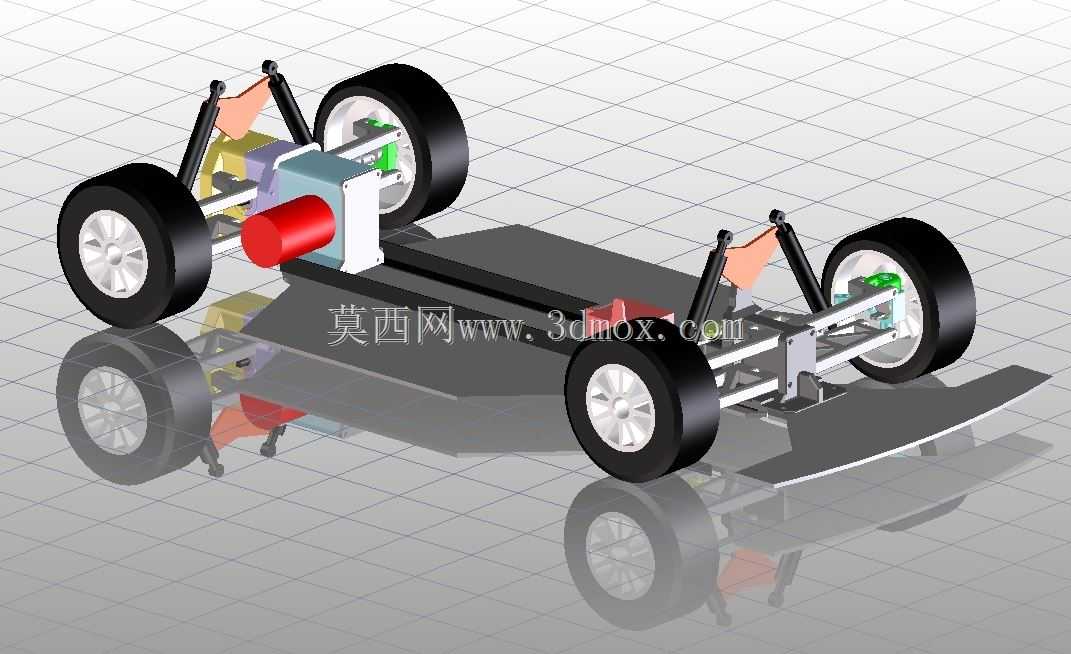

该底盘结构面向小型RC模型车的创新试制场景，适配钢筋混凝土材质车身的搭载需求，可用于高校机械创新实训、3D打印结构验证、小型模型车竞技改装等场景，为非传统材质车身的模型车落地提供完整的行走承载基础方案。作为模型车的核心承载基体，该底盘承担着连接行走系统、转向机构、动力单元的核心作用，需要匹配钢筋混凝土材质车身的重量特性，兼顾结构刚性与行走稳定性，解决非塑料、非金属材质车身与常规行走机构的适配难题。在功能特性上，该底盘设置了12°的前轮外倾角参数，能够在模型车行进过程中提供充足的方向稳定性，避免高速转向或路面颠簸时出现侧翻、跑偏问题；前轮采用独立摆臂式悬架结构，搭配弹性缓冲组件，可过滤小型碎石、不平整路面带来的冲击，保护刚性较高的钢筋混凝土车身不受震动损伤；后轮采用固定轮位定位设计，当前预设3°外倾参数，保障直线行驶的循迹性，同时预留了轮距调整的安装空间，可根据不同动力配置、路面场景调整轮距参数；底盘中部预留了动力电机、电池、传动组件的安装位，可适配常规小型直流驱动电机的安装尺寸，传动路径短，动力传递损耗低。设计思路上，该底盘优先考虑3D打印工艺的成型特性，所有结构件均采用无复杂内凹、无大跨度悬空的造型设计，尼龙材质打印的结构件可满足高频颠簸下的耐久需求，ABS材质打印的齿轮组件可满足常规运转的强度要求；底盘主体采用平板式承载结构，安装孔位均采用标准化通孔设计，无需额外支撑即可完成打印成型，装配时仅需常规螺丝即可完成全部组件的固定，降低了打印与装配的门槛；结构设计上刻意强化了轮座、悬架连接点的局部厚度，应对钢筋混凝土车身带来的更高载荷，避免长期使用出现连接点断裂问题。在安装边界上，该底盘前后轮距适配常规1:16比例RC模型车的车壳尺寸，底盘平板的安装平面预留了多组固定孔位，可匹配不同造型的钢筋混凝土车身安装需求；悬架摆臂的活动行程控制在合理范围内，不会与车身、车轮发生运动干涉；动力安装位可适配直径20-28mm的常规小型直流电机，电池仓可容纳常规2S锂电池的安装尺寸，转向拉杆的调节行程可满足前轮正负15°的转向角度需求，整体安装边界清晰，无需对结构进行大幅修改即可完成整车装配。
