立式支腿结构阳离子筛选罐体设备

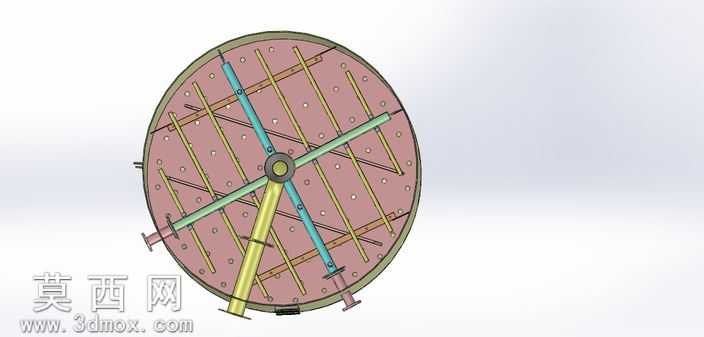

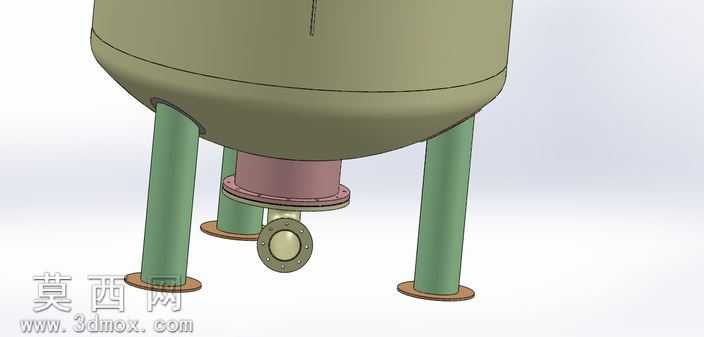

本模型采用SolidWorks完成全参数化三维建模，整体为立式承压罐体结构，建模过程严格遵循化工筛选设备的设计规范，先通过旋转凸台命令生成罐体主体的圆柱筒体与上下椭圆封头结构，封头与筒体的衔接处做了平滑过渡处理，避免应力集中的结构缺陷。罐体底部采用三根均匀分布的支腿式支撑结构，支腿与罐体下封头的连接位置做了加强筋补强设计，支腿底部设置了方形安装垫板，预留螺栓安装孔位，满足设备现场安装固定的需求。罐体顶部设置了人孔结构与多个工艺接管口，分别对应进料、排气、仪表安装等功能，接管口均采用标准法兰连接结构，法兰的螺栓孔、密封面尺寸严格参照化工管道标准建模，保证接口的通用性。罐体侧面分层布置了视镜、液位计接口、侧装出料口与操作铭牌安装位，视镜采用透明玻璃材质搭配压紧法兰结构，液位计通过连通管结构与罐体内部连通，可直观观测罐内物料液位。罐体底部设置了锥底出料结构，出料口配置阀门连接法兰，方便筛选完成后的物料排出。材质方面，罐体主体采用哑光浅橄榄绿的工业防腐漆材质，支腿采用同色系金属漆面，法兰、接管、阀门等外露金属件采用银灰色金属材质，视镜部分设置半透明玻璃材质并添加轻微反光效果，铭牌区域做了哑光金属刻字质感。渲染阶段采用柔和的工业环境光，搭配主辅双光源打光，主光源从侧上方投射形成自然的明暗层次，辅光源补光消除暗部死黑，清晰呈现罐体表面的焊缝细节、接口结构与支撑形态。设计思路上围绕阳离子筛选的工艺需求，优化罐体内部的有效容积占比，合理布置各接口位置满足工艺管线排布要求，支撑结构的重心经过校核保证设备放置稳定性，所有标准件均采用可编辑参数化建模，方便后续根据实际工况调整罐体容积、接口尺寸、支腿高度等参数，模型整体结构完整无缺失面，装配关系清晰，可直接用于工程出图、工艺模拟或设备展示场景。
