老式赛车快接式燃料填充法兰结构设计

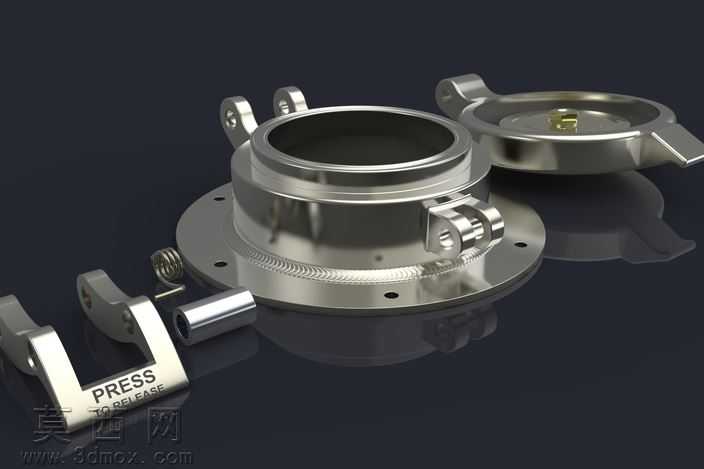

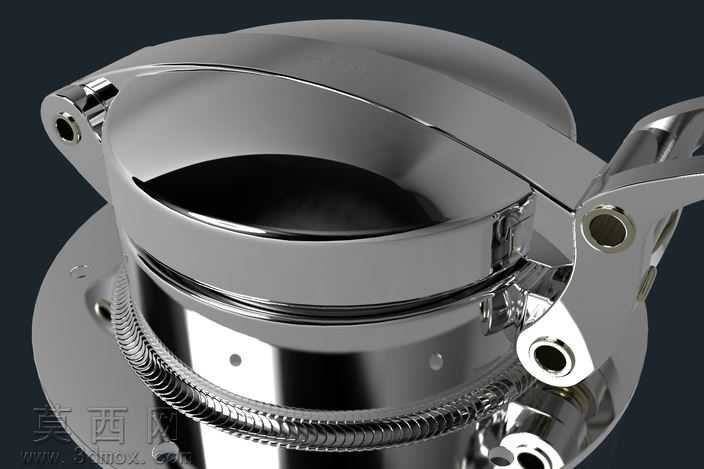

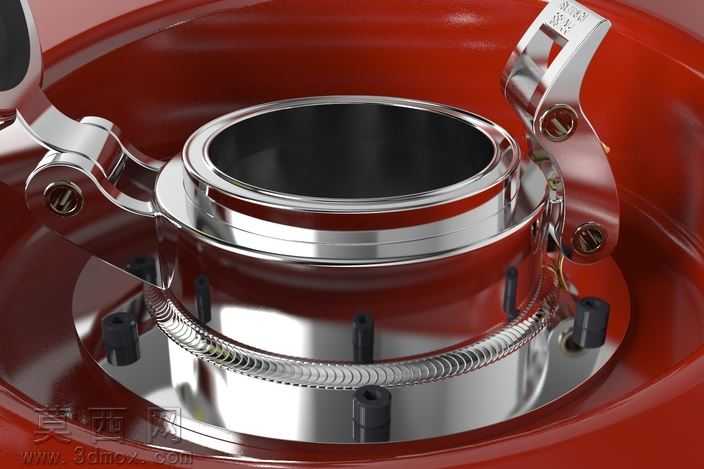

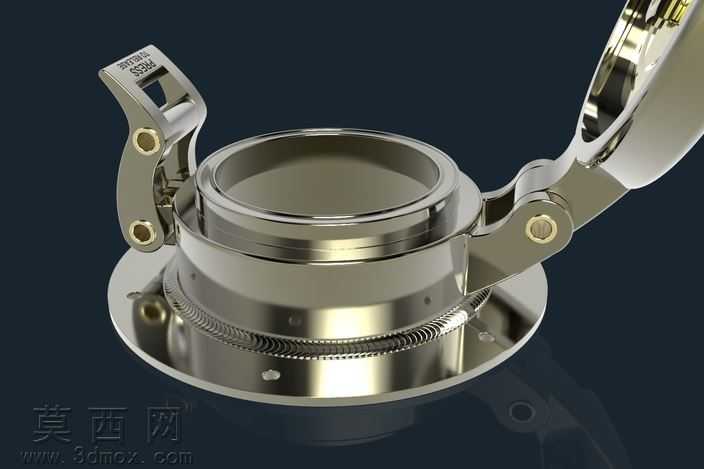

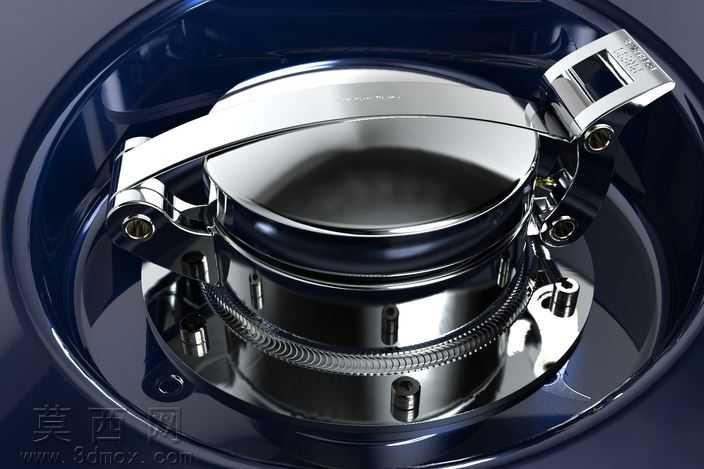

本模型为复刻1940-1970年经典赛车使用的快开式燃料填充法兰，整体采用三维参数化建模完成，建模过程中严格还原了老式赛车燃油加注口的经典结构比例，所有配合面均按照实际装配公差预留间隙，保证各活动部件的运动逻辑符合真实机械结构。模型主体分为底座法兰、铰接压架、锁紧卡扣三个核心模块，底座法兰带有标准安装孔位，可与燃油罐体的安装面直接贴合，法兰内侧设计有密封槽结构，用于放置密封胶圈实现燃油密封；铰接压架通过销轴与底座连接，可实现大角度翻转开启，压架内侧带有压紧凸台，闭合时可将加注口盖牢牢压合在法兰密封面上；锁紧卡扣采用偏心快锁结构，扳动卡扣即可实现快速锁紧与解锁，无需额外工具即可完成加注口的开启与闭合操作。渲染阶段采用抛光金属材质模拟老式铝合金构件的金属质感，对铰接位置的销轴、锁紧卡扣的接触边缘做了轻微的磨损做旧处理，还原老赛车配件的使用质感，金属表面添加了细微的拉丝纹理与环境反射效果，让渲染成品更具真实工业质感。设计上参考了法拉利、玛莎拉蒂、阿尔法罗密欧等经典老式赛车的燃油加注口结构，同时兼顾了勒芒赛事中燃油快速加注的使用需求，快开结构可在数秒内完成加注口开启，适配赛事中快速加油的操作场景，整体结构无冗余零件，所有受力部位均做了加厚处理，保证在赛车高强度颠簸工况下的结构强度，同时整体重量控制在较低水平，符合老式赛车轻量化的设计思路。模型的所有铰接位置均做了运动仿真验证，可实现卡扣的锁紧、压架的翻转全行程动作，无结构干涉问题，各零件的拆分符合实际加工工艺，可直接用于3D打印验证或小批量复刻生产。
