可调节倾斜式安装基座结构设计

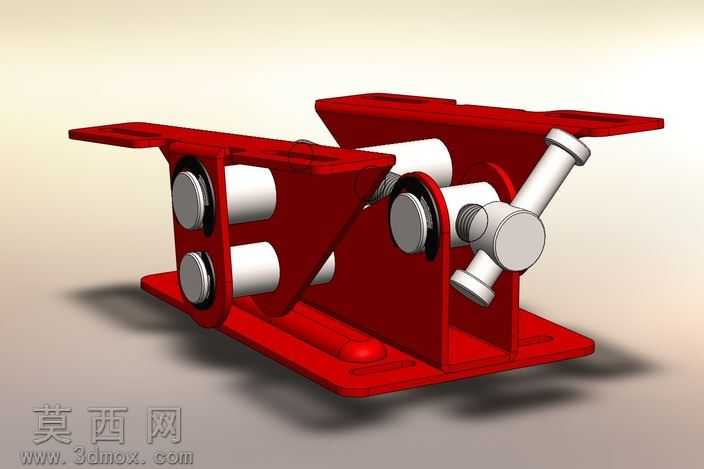

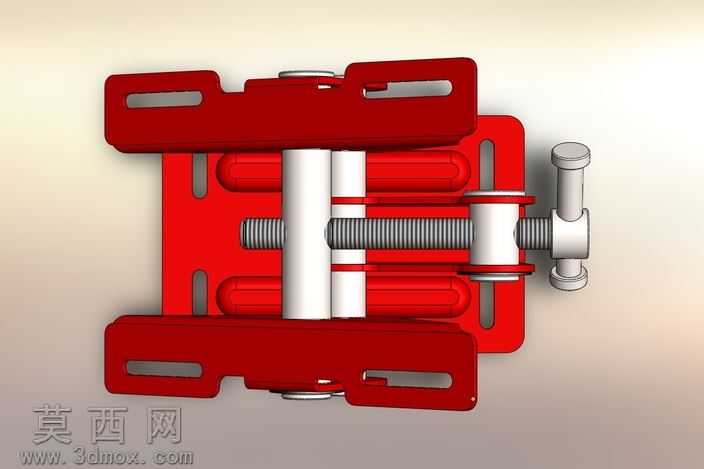

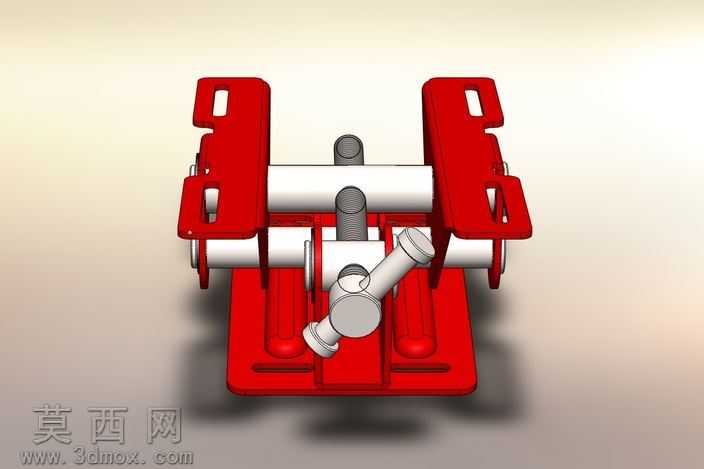

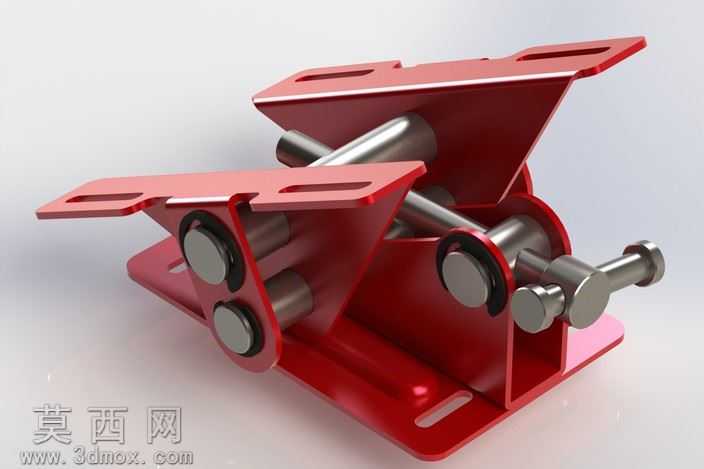

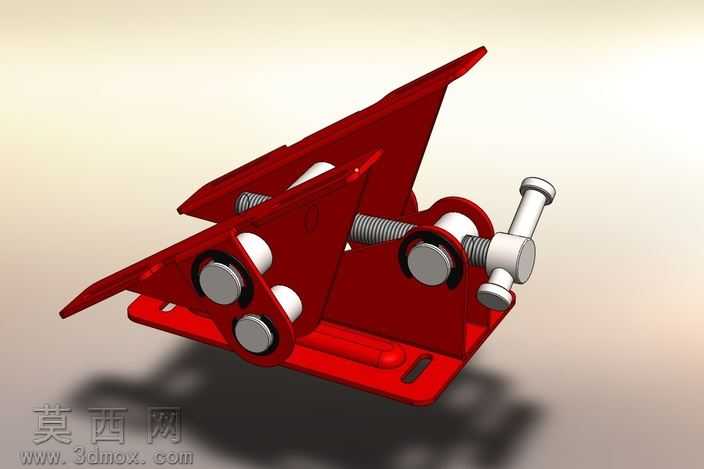

本作品为可调节倾斜式安装基座，采用三维机械设计软件完成全参数化建模，建模过程严格遵循机械加工工艺逻辑，对每一处钣金折弯、轴类配合、紧固件安装位都做了精准的尺寸约束，确保模型可直接导出工程图用于生产参考。渲染阶段采用金属质感材质体系，钣金主体部分赋予高光泽红色喷塑金属材质，调整材质的粗糙度、反射率参数模拟真实工业喷塑件的表面质感，既还原了钣金件冲压成型后的硬朗棱线，也体现出表面涂层的细腻光泽；转轴、调节螺栓等回转类零件赋予抛光不锈钢材质，通过调整环境HDR贴图的光照角度，突出金属圆柱面的高光过渡与明暗层次，让金属件的冷硬质感与红色钣金的视觉张力形成鲜明对比，整体渲染效果真实还原工业产品的实物观感。结构设计上，基座采用上下双层带长圆孔的安装翼板设计，底部为带安装孔的固定底板，中部通过多组平行转轴实现翼板的角度倾斜调整，侧部设置带限位结构的调节锁止螺栓，可在调整到目标倾斜角度后完成锁止固定，避免使用过程中出现位置偏移；所有安装孔均采用长圆孔设计，可兼容一定范围内的安装位置误差，降低现场安装的对位难度。设计思路围绕安装位的灵活可调需求展开，摒弃传统固定基座无法调整角度与位置的弊端，通过转轴铰接结构实现倾斜角度的无级调整，配合多组平行轴的支撑结构保证调整后的结构刚性，可承载对应规格的安装部件，满足不同安装场景下的位置、角度调整需求，整体结构紧凑无冗余设计，所有零件均符合常规五金加工的工艺要求，无难以加工的异形结构，兼顾了调节灵活性与结构可靠性，可广泛应用于需要调整安装倾斜角度的工业设备支撑场景。
