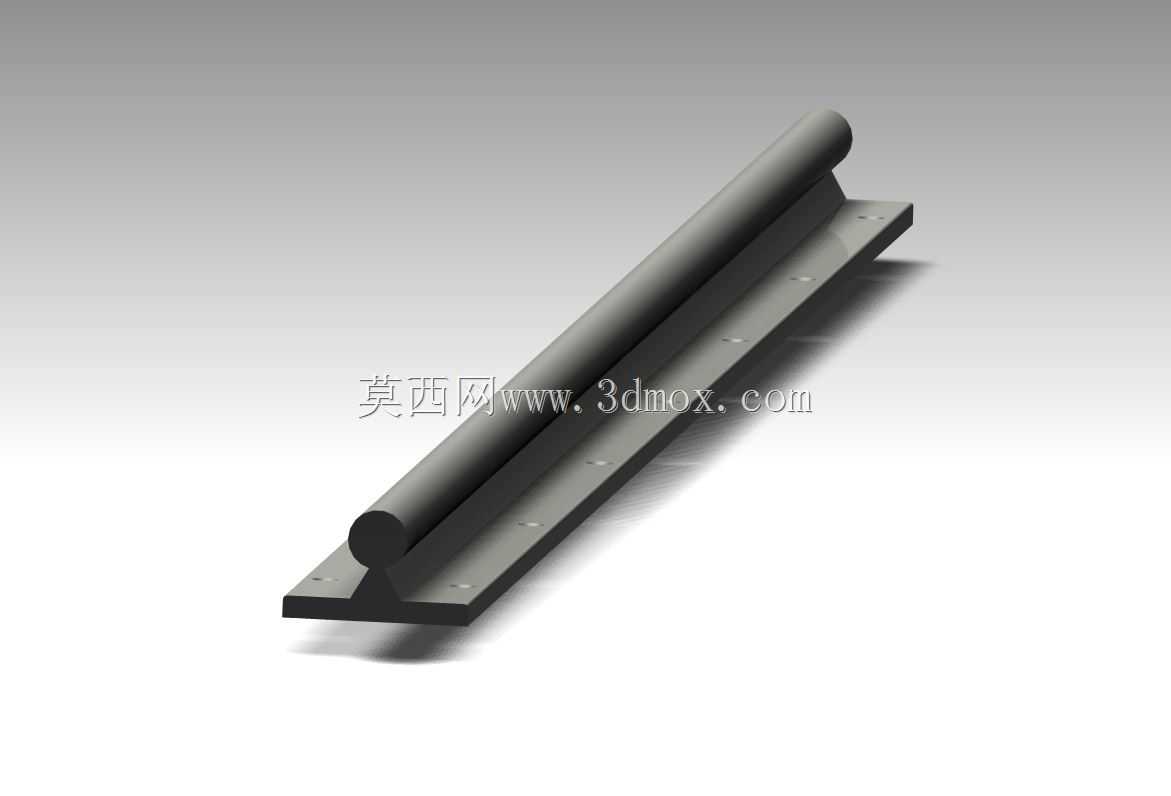

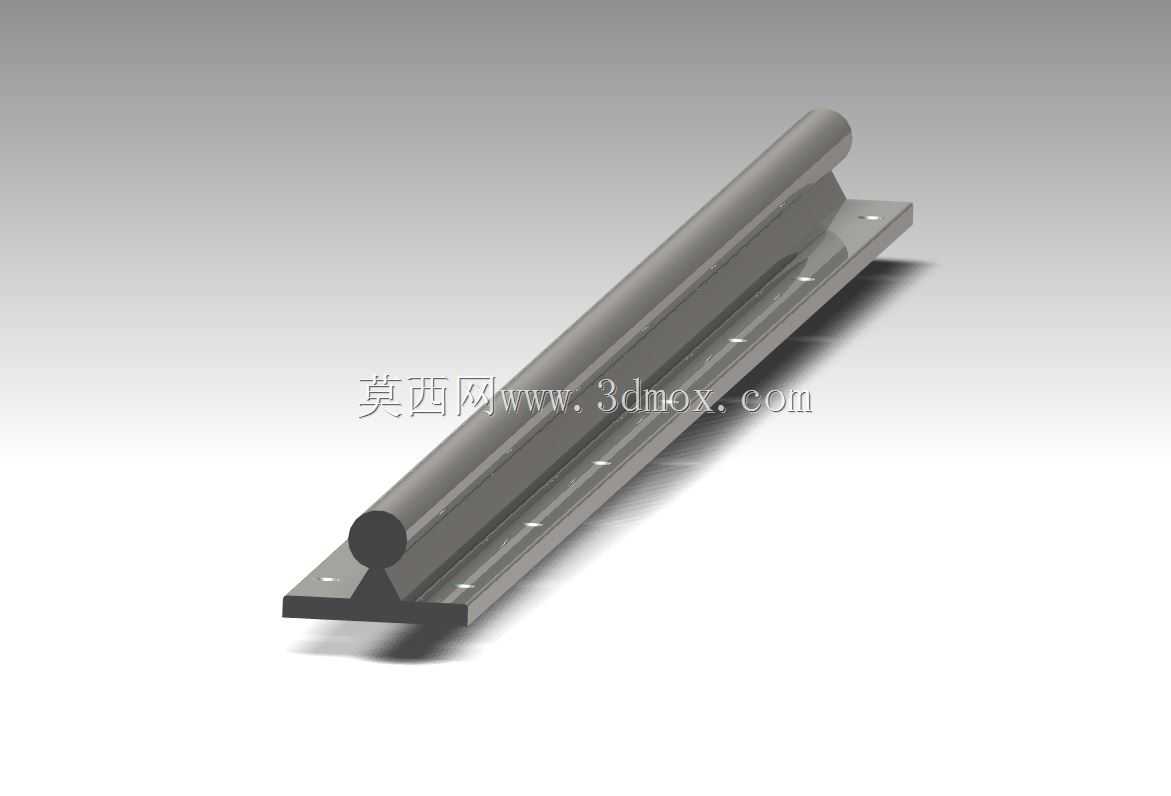

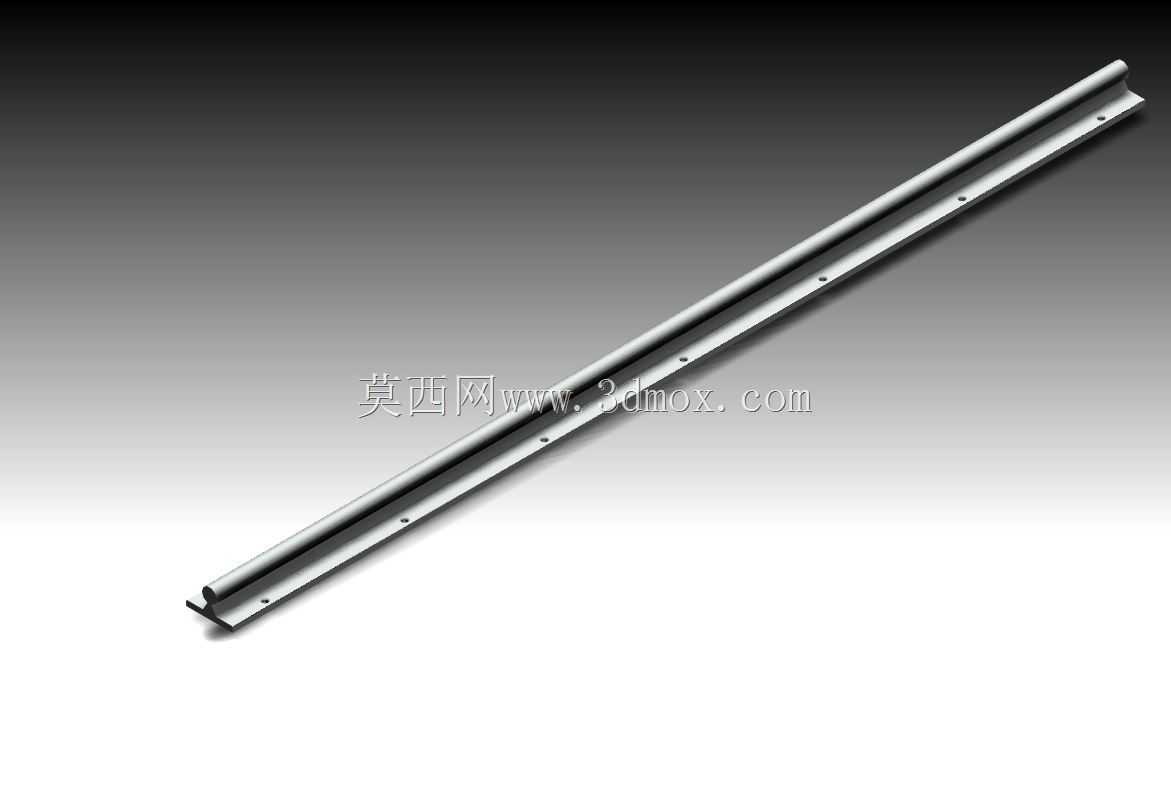

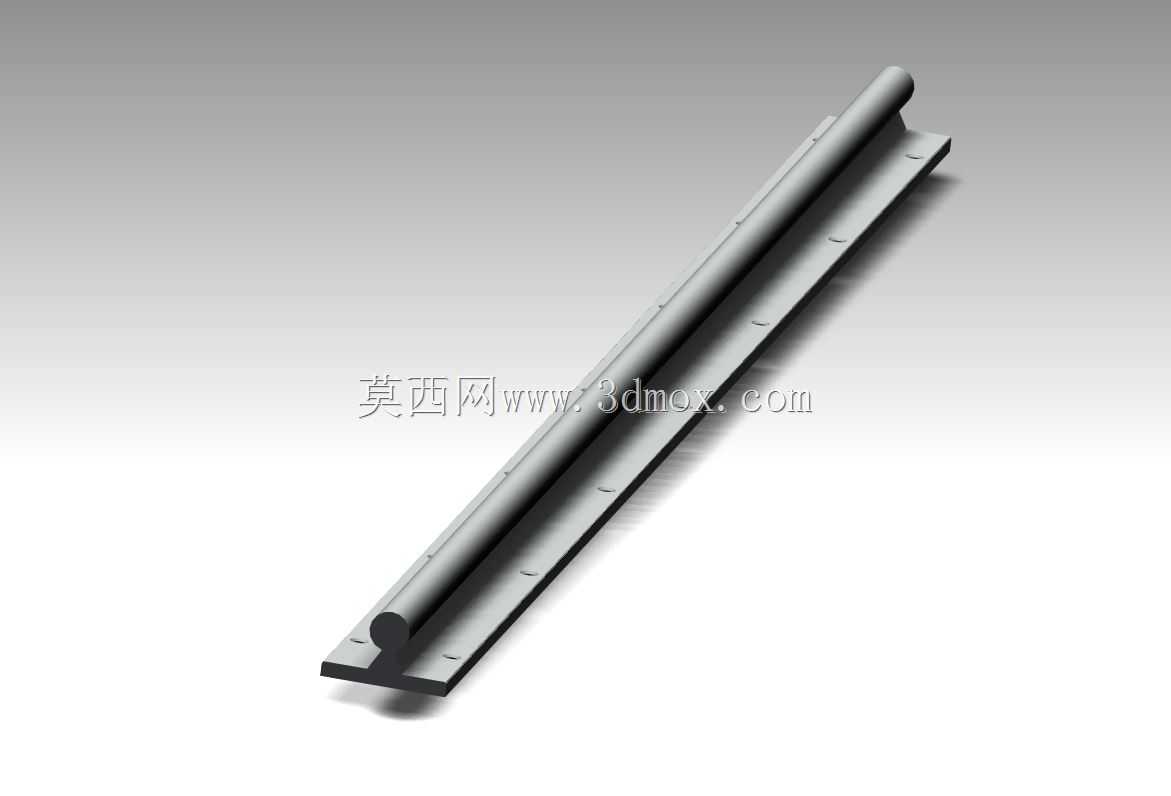

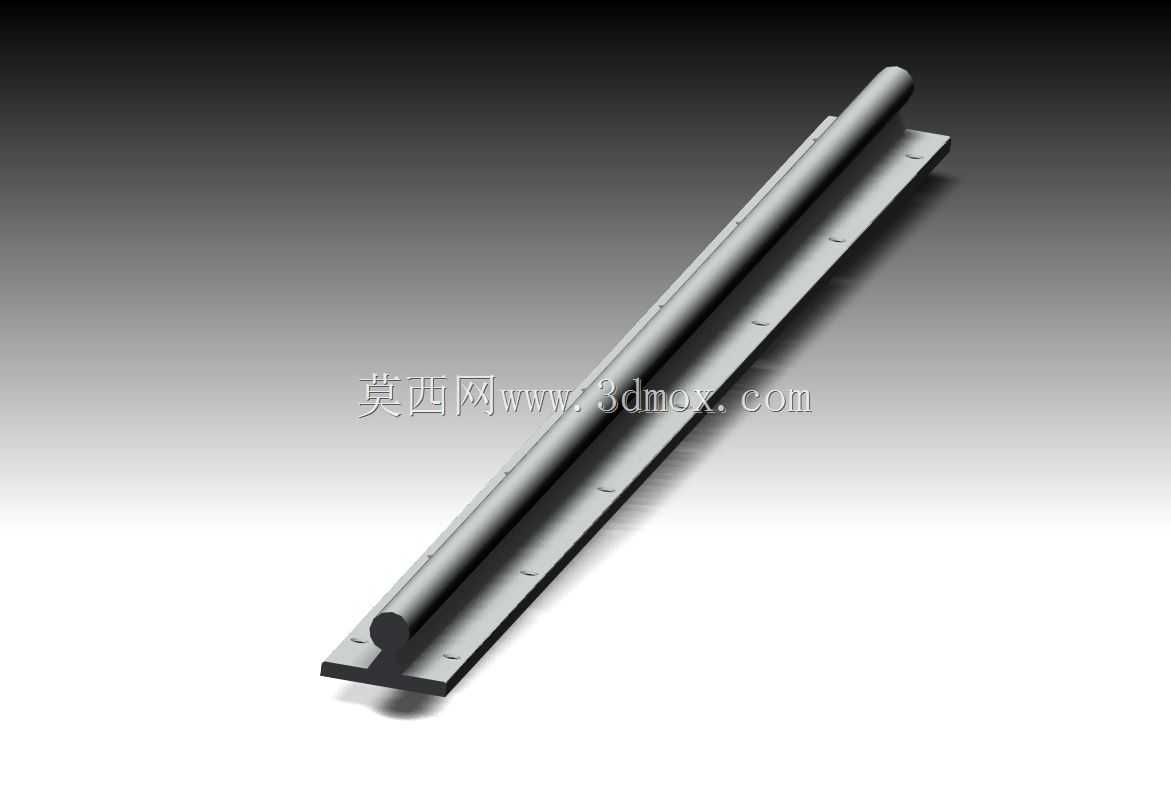

数控机床用长行程直线导轨结构

这款直线导轨是数控机床进给系统的核心导向承载部件，主要应用于立式加工中心、数控车床、数控磨床等金属切削设备的直线运动轴系，也可适配自动化生产线的直线移栽工位、精密检测设备的位移滑台等对运动精度有较高要求的场景，承担支撑运动部件、保证运动轨迹直线度、承受切削载荷与运动部件重量的核心作用。在实际设备运行过程中，导轨搭配对应滑块使用时，可将运动部件的运动轨迹严格约束在直线方向上，有效抵消切削过程中产生的径向、轴向颠覆力矩，避免运动部件出现偏摆、爬行等问题，保障加工过程中刀具与工件的相对位置精度，最终提升零件加工的尺寸一致性与表面质量。从设计思路来看，这款导轨采用圆轨与安装基座一体化的结构形式，滚道经过精密磨削处理，表面粗糙度控制在极低水平，可有效降低滑块运动过程中的摩擦阻力，即使在低速进给工况下也能实现微米级的平稳进给，不会出现粘滑现象，适配数控机床精加工阶段的微量进给需求。导轨基座上预设了等距分布的安装沉孔，安装时可直接通过内六角螺栓将导轨固定在设备床身的安装基准面上，无需额外加工复杂的定位结构，安装基准面经过精密铣削加工，平面度公差控制在严格范围内，可保证导轨安装后的直线度精度，减少装配调试的工作量。这款导轨的有效行程为1000mm，可适配中小型数控机床的X轴或Z轴行程需求，导轨整体截面尺寸经过优化，在保证自身结构刚性的前提下尽可能压缩安装占用空间，安装边界预留了足够的螺栓操作空间，装配时无需特殊工装即可完成锁紧固定，导轨端部设计有倒角结构，方便滑块的装配与拆卸，也可适配端部的防尘密封件安装，避免切削碎屑、切削液进入滚道接触面，延长导轨的实际使用寿命。在承载性能设计上，这款导轨的滚道接触形式经过优化，可同时承受垂直方向、水平方向的载荷以及一定的倾覆力矩，即使在重切削工况下也不会出现变形或精度损失，导轨基材采用高碳铬轴承钢材质，经过整体淬火处理，表面硬度达到高耐磨要求，长期往复运动下的磨损量极小，可长期保持设备的运动精度，减少设备维护校准的频次。
