双轴光伏太阳跟踪器支撑机架结构

该支撑机架是双轴光伏太阳跟踪系统的核心承载结构，主要应用于分布式光伏电站、户用光伏系统、离网光伏供电站点等场景，作为光伏组件的安装承载基体，配合跟踪驱动组件实现光伏面板的双轴角度调整，让光伏面板始终保持与太阳入射光线垂直的最优受光姿态，最大化提升光伏组件的光能接收效率，相比固定倾角的光伏支架，可显著提升光伏发电系统的整体发电量，适配不同纬度地区的光伏安装需求，尤其适合光照资源充足、用地成本较高的光伏布设场景。

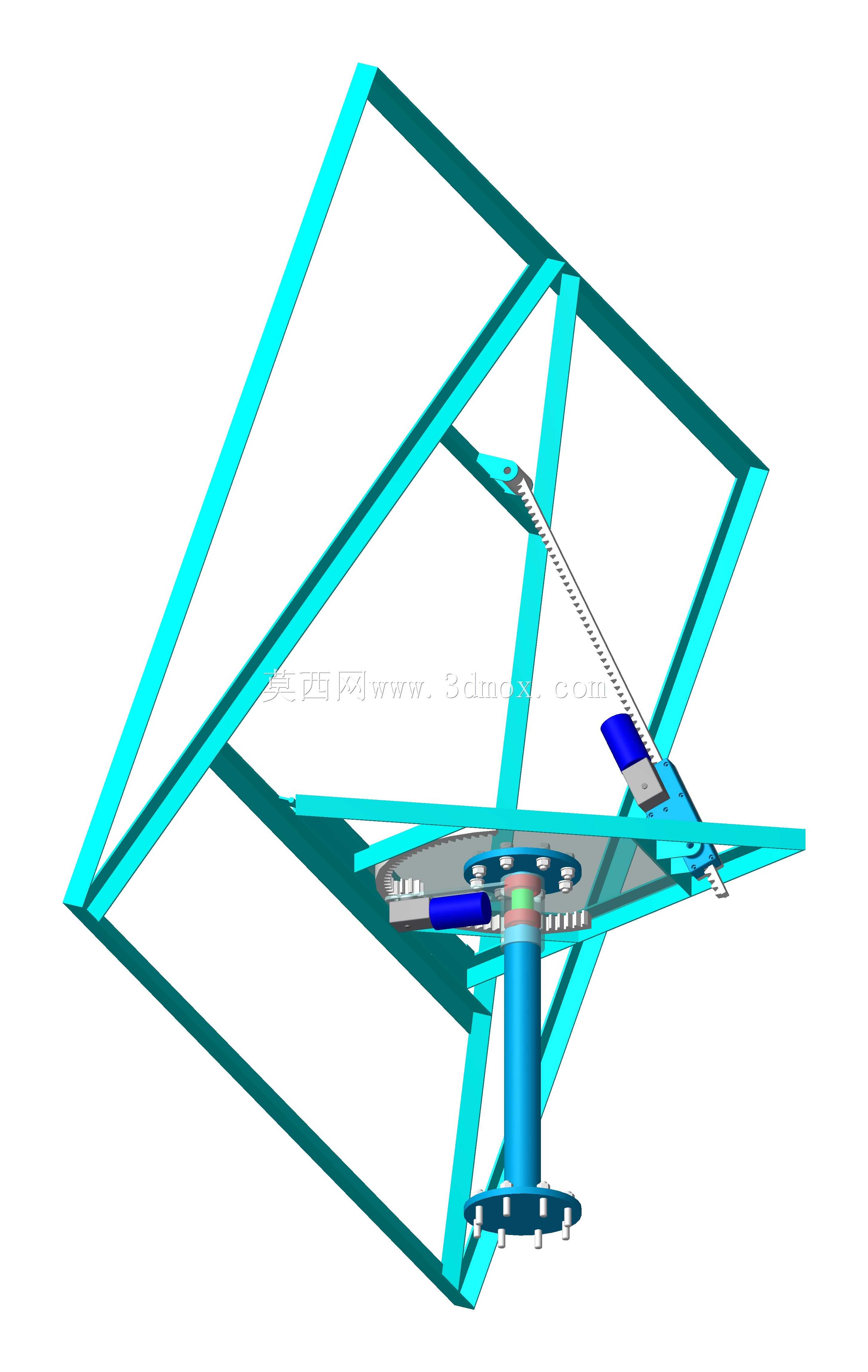

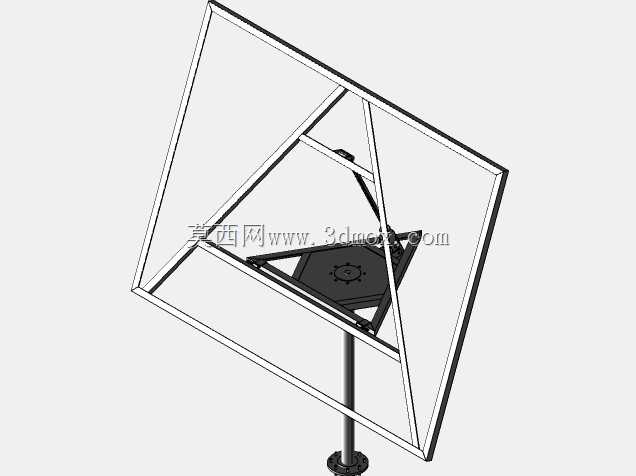

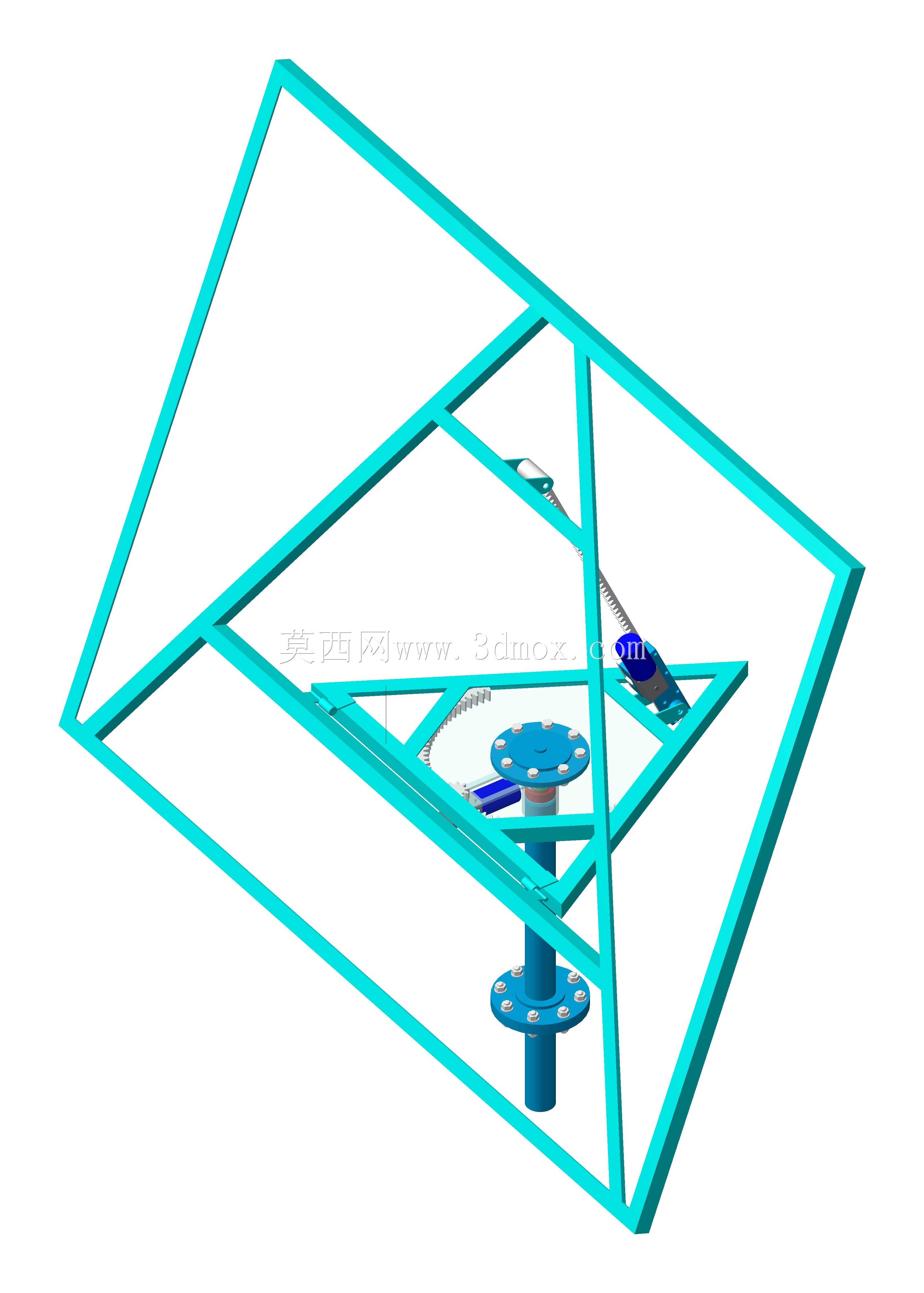

从实际用途来看，该机架不仅承担光伏组件的静态承重，还要适配双轴转动的运动需求，同时抵御户外复杂工况下的风载、雪载、温度形变等外力影响，保障跟踪系统长期运行的结构稳定性。结构设计上采用了桁架式框架布局，主体外框为矩形承载边框，内部设置斜向加强筋形成三角稳定结构，在降低整体自重的同时大幅提升结构抗扭、抗弯性能，避免大风工况下结构产生共振或过量形变影响跟踪精度。底部设置带法兰的立柱支撑结构，法兰盘预留标准安装孔位，可直接与地面预埋基础或屋面配重基座通过螺栓紧固连接，安装时无需现场焊接，适配不同场景的快速装配需求。

功能特性方面，机架预留了双轴驱动组件的安装位，包括俯仰角度调节的推杆安装支座、水平回转的轴承安装位，可直接配套电动推杆、回转支承、驱动电机等组件，同时预留了传感器、控制模块的走线空间与安装点位，集成重力传感器、罗盘传感器的安装接口，可实时采集姿态数据与方位数据，为跟踪控制系统提供精准的位置反馈，还可配套振动检测模块，在高风速工况下触发安全保护动作，自动调整面板至风阻最小的安全姿态，避免强风对结构造成损坏。

设计思路上优先考虑户外长期使用的可靠性，整体结构采用模块化拆分设计，所有杆件、连接件均为标准化零件，可通过型材切割、钻孔加工后组装，部分塑料结构件可通过3D打印快速制作，降低小批量试制的成本，转动部位配套轴承、轴套等耐磨部件，减少长期转动的磨损量，延长结构使用寿命。安装边界上，机架整体外轮廓适配常规双光伏组件的安装尺寸，底部立柱法兰的安装孔距符合通用光伏基座的安装标准，整体安装高度可根据现场需求调整立柱长度适配，框架上预留的组件安装孔位可兼容常规边框光伏组件的安装尺寸，无需额外打孔改造即可完成组件固定，转动行程范围内无结构干涉，可实现水平方向全周回转、俯仰方向从水平到接近竖直的角度调整，覆盖全天太阳方位变化的跟踪需求。
