GE挑战用轻量化多孔喷射支架结构

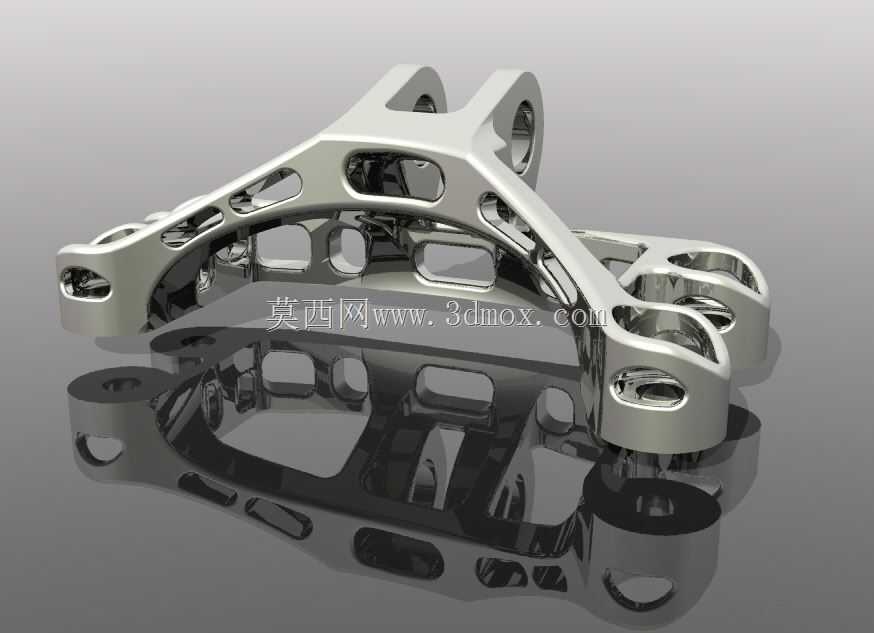

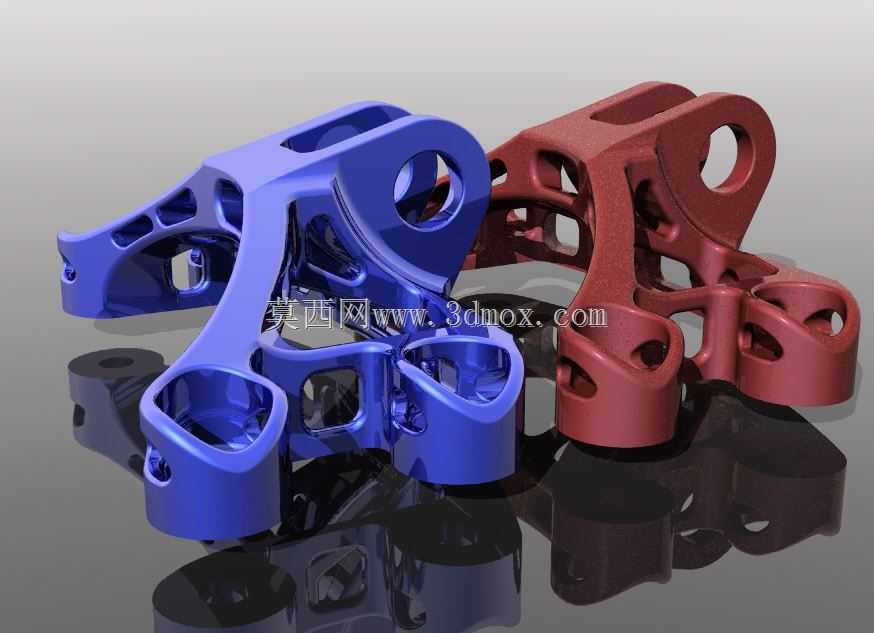

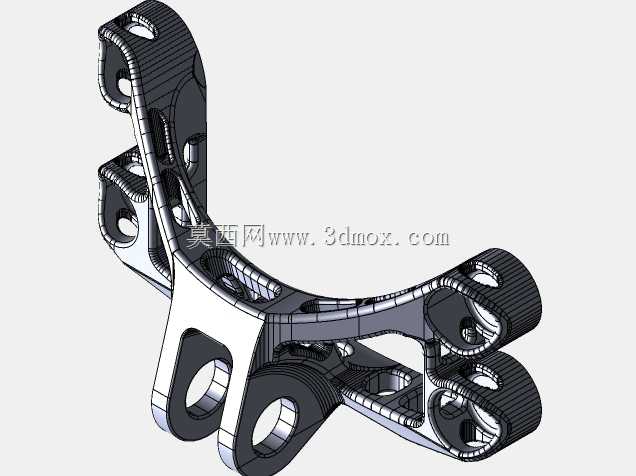

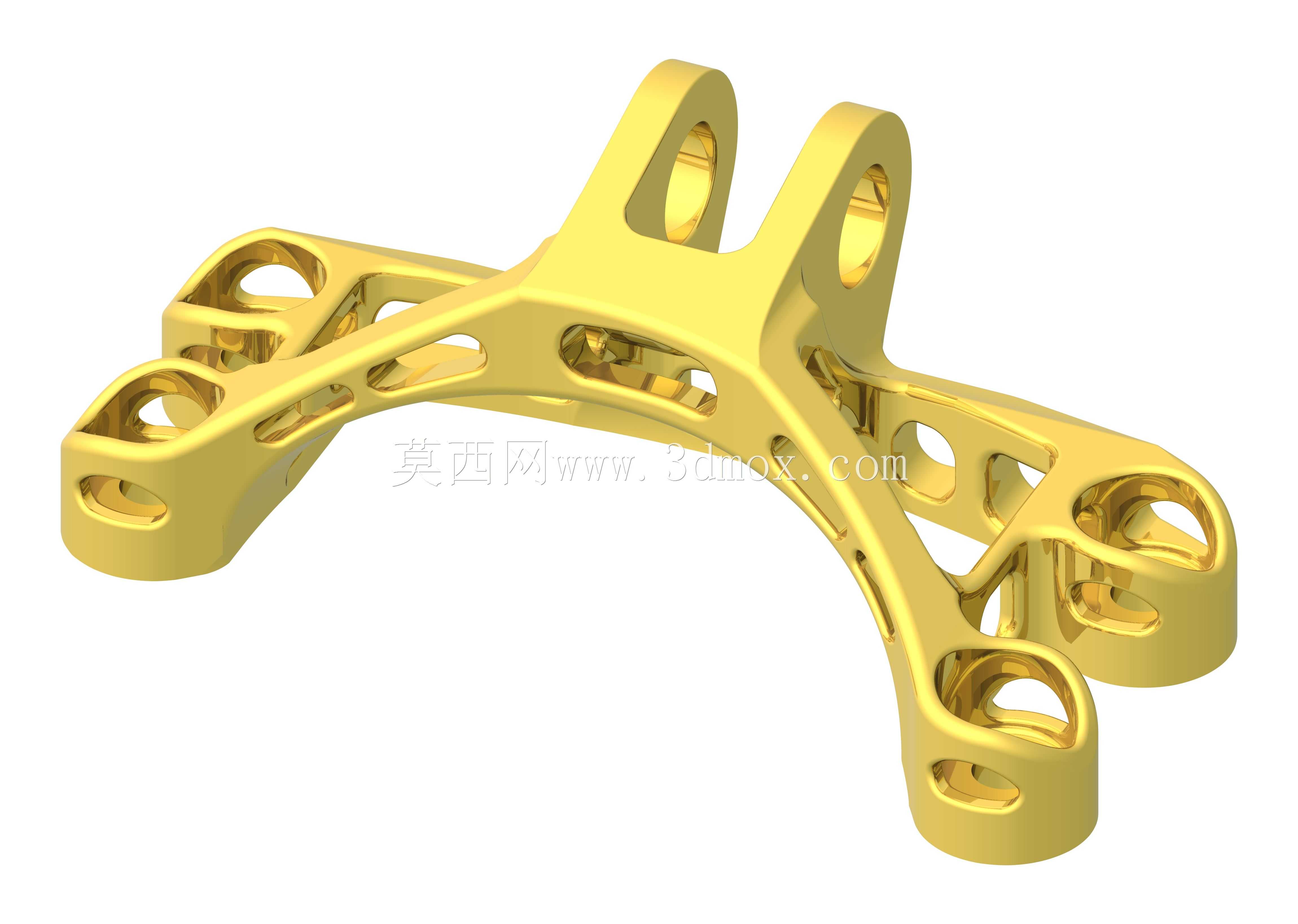

　　这款喷射支架是面向流体喷射工况设计的承载支撑构件，主要应用在工业喷射系统的管路与喷射终端连接环节，常见于燃气轮机燃油喷射阵列、工业喷涂设备的喷组固定、特种流体加注系统的终端支撑场景中，核心作用是为喷射元件提供稳定的安装基准，同时承受喷射过程产生的反冲力、管路传导的振动载荷以及工况下的温度交变应力。从结构设计逻辑来看，整体采用了仿生拓扑优化的构型思路，没有沿用传统支架的实心块体加安装孔的保守设计，而是通过力流路径分析，将非承载区域的材料全部去除，形成了连续的镂空多孔结构，在保证整体刚度满足载荷要求的前提下，大幅降低了构件自身重量，这种设计对于需要控制运动端惯量的喷射场景尤为适用，比如搭载在机械臂末端的喷射模组，

　　支架减重可以直接降低机械臂的动态负载，提升运动响应速度。支架的安装边界采用了多耳片分布式设计，六个带通孔的连接端分别对应不同的安装对接面，每个耳片的孔位都做了局部加厚处理，避免螺栓预紧力造成的局部应力集中，耳片之间通过变截面的弧形筋条连接，筋条的走向完全匹配主应力传递路径，没有多余的结构转折，既减少了应力集中点，也让整体载荷传递更加顺畅。在实际使用中，这种镂空结构还附带了额外的工况适配优势，开放式的孔隙可以让工况下的气流自由穿过，降低支架在高速喷射流场中受到的风阻，同时对于有温度变化的应用场景，连续的镂空结构可以提升构件的散热效率，避免局部热应力累积造成的结构变形。尺寸设计上，支架的整体外接轮廓适配常规喷射组的安装间距，

　　连接孔的孔径匹配行业通用的紧固件规格，不需要额外加工转接件就可以直接和现有喷射系统的安装接口对接，安装面的平面度公差控制在满足密封要求的范围内，避免对接后出现流体泄漏的问题。结构的壁厚设计经过了载荷校核，主承载筋条的壁厚满足长期交变载荷下的疲劳强度要求，镂空区域的过渡位置全部采用大圆角过渡，避免加工和使用过程中出现应力开裂，不管是采用金属3D打印直接成型，还是采用精密铸造工艺生产，这种结构都具备良好的工艺适配性，不需要额外设计复杂的支撑结构就可以完成制造。和传统的同载荷等级支架相比，这款支架的重量降低了接近百分之四十，同时固有频率更高，在设备运行过程中不容易和管路振动产生共振，能够有效提升喷射终端的定位稳定性，进而保证喷射精度的一致性，对于需要长时间连续运行的喷射系统来说，这种高刚度轻量化的支撑构件可以有效降低整体设备的负载损耗，延长相关连接部件的使用寿命。
