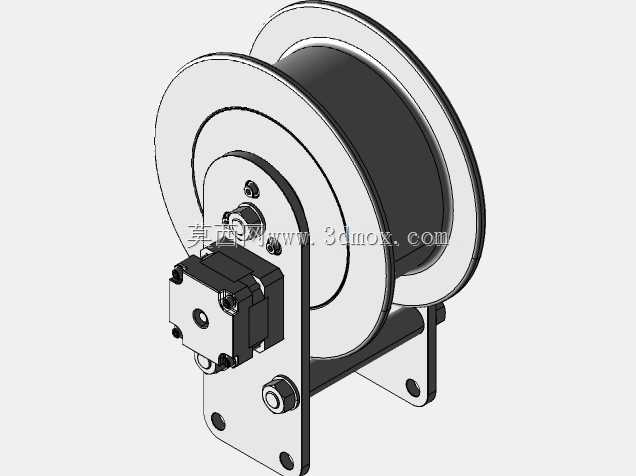

太阳跟踪系统电动辊子传动组件

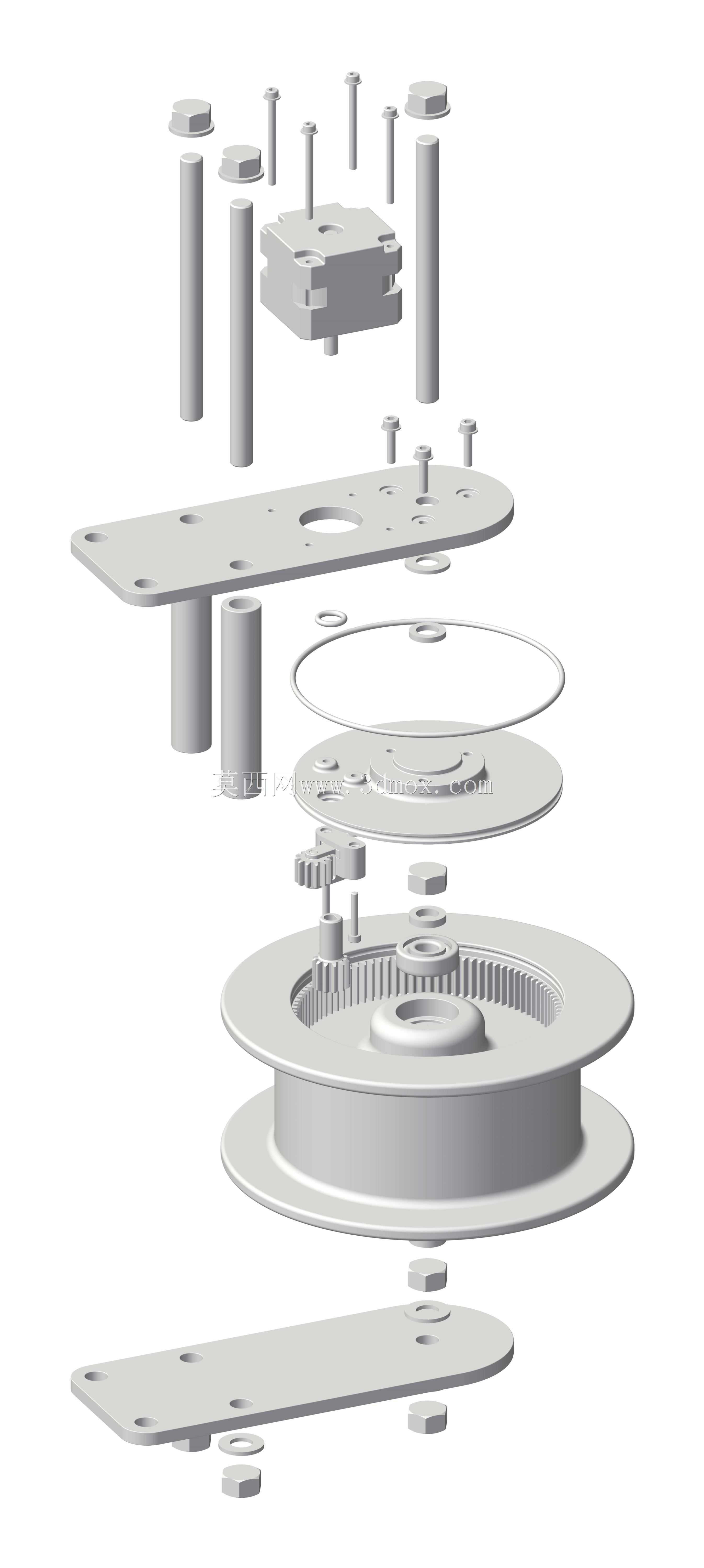

　　在分布式光伏、槽式光热发电的追日系统场景中，这类集成式电动辊子是承担聚光组件角度调整、负载承载的核心执行部件，不同于常规输送线用的被动托辊，它需要在户外露天环境下长期连续运转，既要承受聚光支架、反射镜组的径向载荷，还要完成精准的角度微调动作，保证受光面始终对准太阳入射角度，最大化光能利用效率。从结构设计逻辑来看，这套组件把驱动电机、减速齿轮组、辊筒本体、安装支架做了高度集成化处理，没有采用传统的外置电机加联轴器的分体布局，一方面压缩了整体安装占用空间，另一方面减少了外露传动环节的密封薄弱点，适配户外雨雪、沙尘、高低温交变的恶劣工况。辊筒与内置齿轮箱的配合间隙经过严格管控，正常运转状态下不存在轴向窜动或者齿侧间隙过大导致的回程误差，

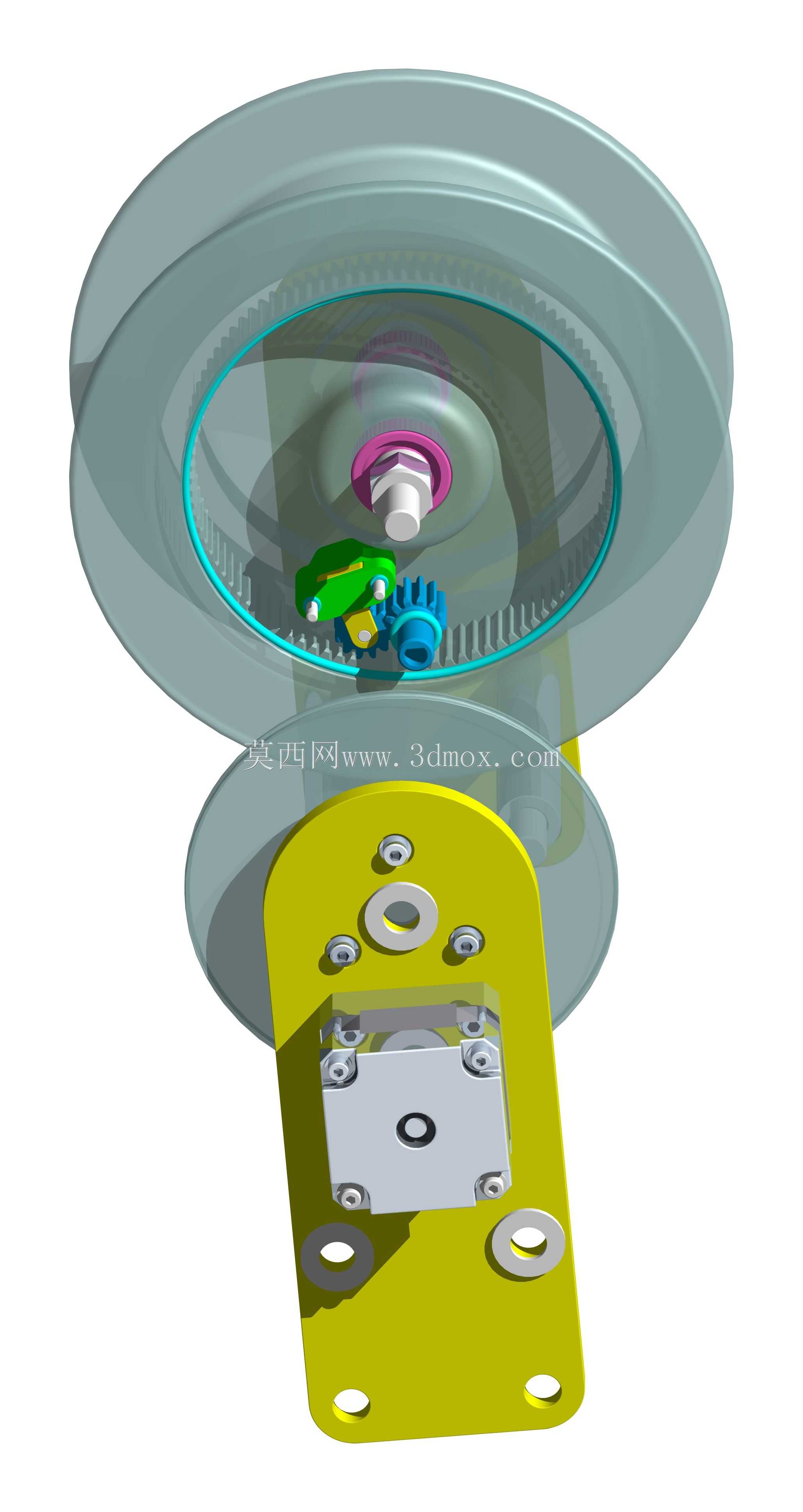

　　避免追日过程中出现角度偏差累积，影响聚光效率。内部的挺杆齿轮机构做了过载脱开设计，当齿轮组因为异物卡滞、极端风载导致负载超过设计阈值时，传动副会像离合器一样自动分离，不会硬顶导致齿轮崩齿、电机堵转烧毁，故障排除后可以自动复位啮合，不需要拆解维护，大幅降低野外站点的运维成本。密封设计上，辊筒两端的旋转结合面采用多层密封圈加迷宫密封的组合结构，静态结合面涂覆密封胶，整体达到户外防水等级，即使遭遇暴雨喷淋、积尘覆盖也不会出现内部进水进沙导致的润滑失效、零件锈蚀问题。驱动端选用NEMA16规格的步进电机，本身具备较高的定位精度和低速扭矩输出特性，配合内置的三级齿轮减速结构，不需要额外加装外置减速箱就能输出足够的驱动扭矩，

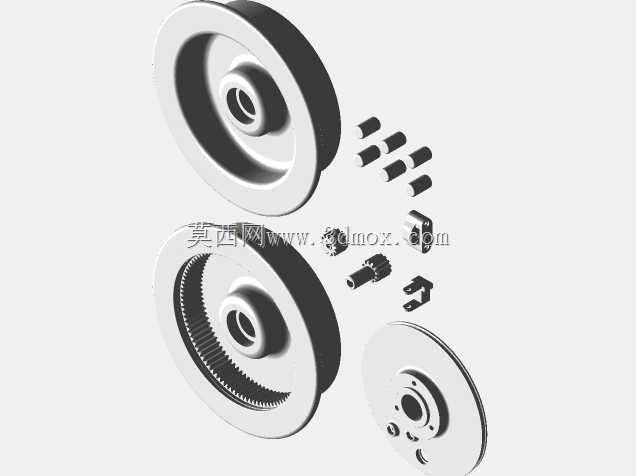

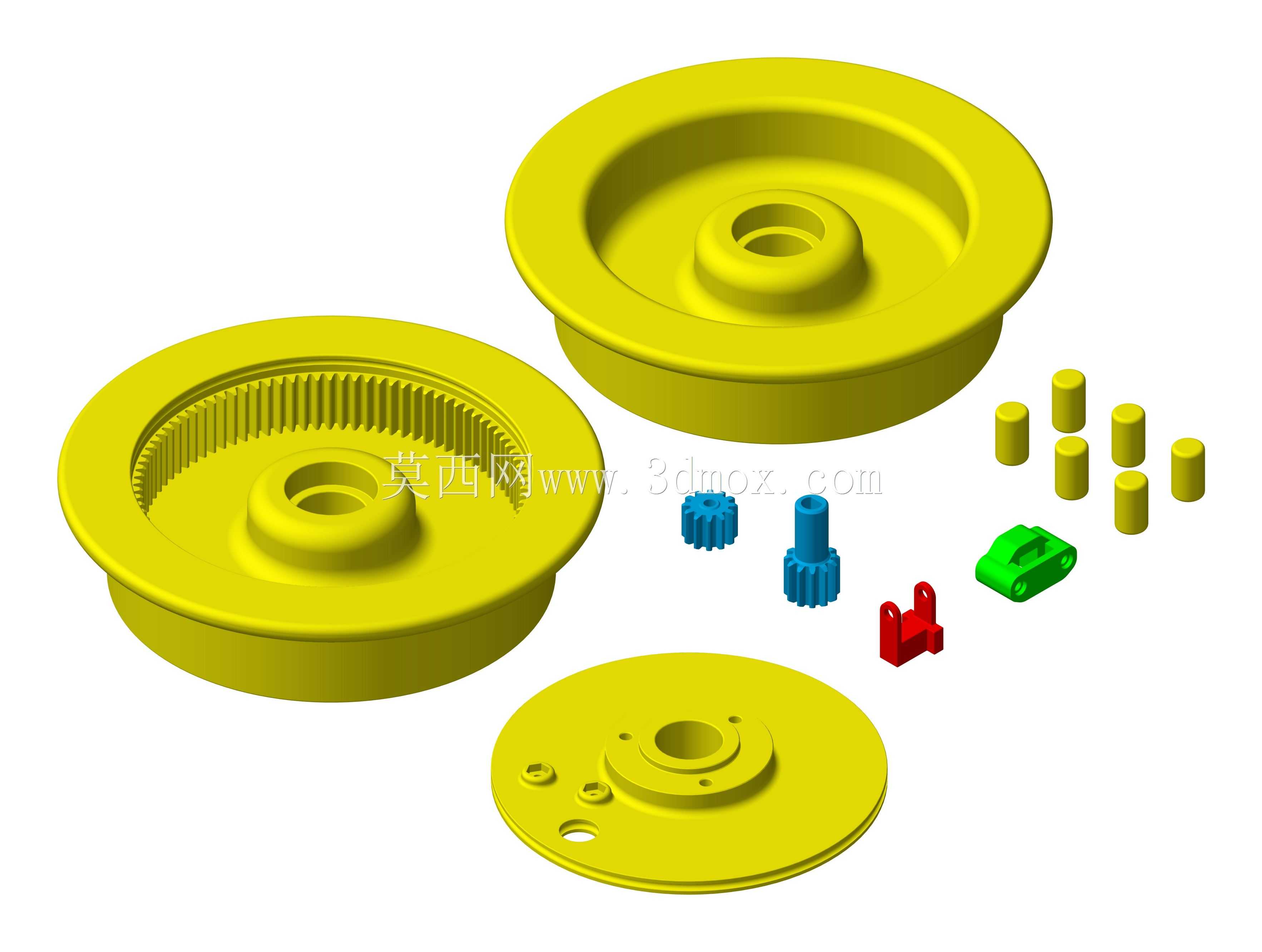

　　带动整套追光负载完成每日的角度追踪动作。齿轮箱内部的传动齿轮一共3个，分别承担一级减速、二级减速、扭矩输出的功能，齿轮参数经过匹配计算，保证传动过程平稳无冲击，噪音控制在户外场景可接受的范围内。组件里的轴类零件、调整垫片、锁紧垫圈、紧固螺钉、固定螺母、辊筒外部的箍圈、支撑用的深沟球轴承都采用常规金属材质，兼顾强度和采购通用性，后期备件替换不需要定制特殊规格零件，降低运维的物料储备成本。而内部的滚动齿轮保持架、端盖、传动齿轮以及过载脱开用的挺杆零件，都选用ABS工程塑料制作，这类零件本身受力不大，塑料材质具备自润滑特性，不需要额外加注润滑脂就能长期运转，同时零件重量更轻，适合3D打印快速打样验证，

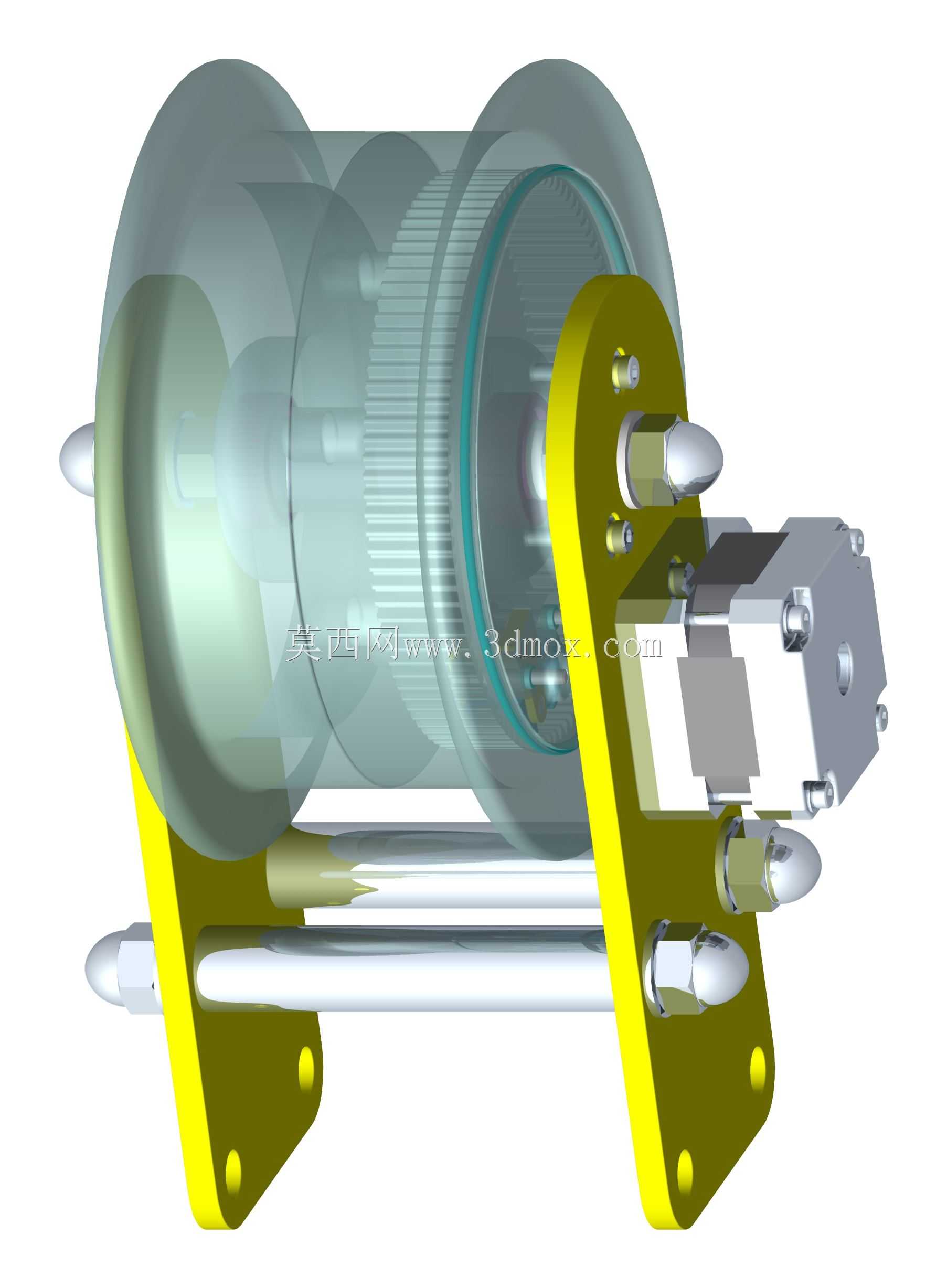

　　在小批量试制阶段可以大幅缩短样件制作周期，降低开模成本。安装结构上，两侧的L型安装支架做了标准化的安装孔位设计，孔距尺寸适配主流追日系统的支架安装接口，不需要额外做转接件就能直接固定在追日系统的主框架上，安装时只需要保证两侧支架的同轴度，锁紧固定螺栓后就可以完成机械部分装配，后续接线调试即可投入使用。辊筒的外圆面做了光滑处理，和配套的传动带或者接触式负载配合时不会出现打滑、磨损过快的问题，长期运转的磨损量控制在设计允许范围内，保证整套系统25年设计寿命周期内的运转可靠性。在实际选型应用时，需要注意核对组件的输出扭矩、额定转速是否匹配对应追日系统的负载重量、转动角速度要求，同时安装时要预留好电机接线的走线空间，避免线缆被运动部件剐蹭破损，日常巡检只需要检查固定螺栓是否松动、辊筒运转是否有卡滞异响即可，不需要频繁拆解维护，非常适合大范围布置的荒漠光伏、光热电站这类运维人员难以频繁抵达的场景使用。
