天然气KJ66涡轮发电设备结构设计

　　这款天然气涡轮发电设备的结构设计，核心围绕分布式能源场景下的小功率供能需求展开，在油气田偏远井站、离网型工业辅站、应急备用动力场景中，这类小型涡轮发电装置能够直接适配现场富余的天然气气源，无需额外搭建长距离输电线路，也不需要配套复杂的燃油储运设施，直接将井口伴生天然气或者管道低压天然气的化学能转化为电能，供给现场的仪表、控制设备、小型生产负载使用，解决偏远点位供电可靠性差、供电成本高的实际问题。

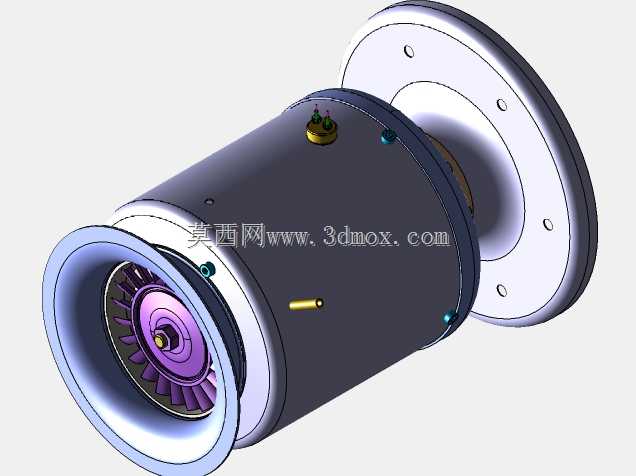

　　从整体结构布局来看，设备采用同轴贯通式筒状壳体设计，进气端设置流线型导流罩与整流头锥，头锥表面均匀分布的小孔用于引气对前端轴承组件进行冷却，避免高速运转下轴承温升过快导致润滑失效。进气段之后依次布置压气机级、燃烧室段、涡轮级与后端发电单元，所有转子组件通过前后两处径向轴承支撑在中心轴上，压气机端采用多级轴流+离心组合的压气结构，能够在较小的壳体直径下实现足够的压比，保证进入燃烧室的压缩空气压力满足燃烧效率要求，压气机轮盘与叶片采用一体化的周向定位结构，相邻轮盘之间通过止口配合保证同轴度，减少高速旋转下的不平衡量。燃烧室段采用环形回流式结构，压缩空气从燃烧室侧壁的进气孔进入掺混腔，与天然气喷嘴喷出的燃料充分混合后在燃烧腔内稳定燃烧，高温燃气经过导向叶片整流后以合适的角度冲击涡轮叶片，推动涡轮转子旋转，涡轮与压气机、发电机转子同轴连接，直接将涡轮输出的旋转机械能传递给发电单元转化为电能，省去了中间减速传动机构，既减少了传动环节的能量损耗，也缩小了整机的轴向尺寸，降低了设备整体重量。

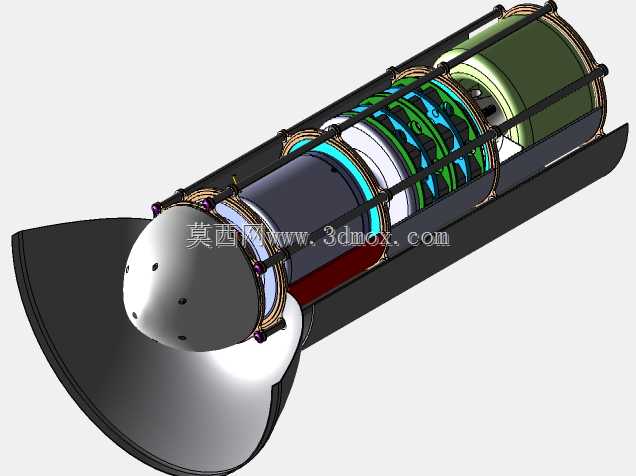

　　壳体外部采用多道环形抱箍与轴向拉杆组合的紧固方式，将各段壳体连接为整体，既保证了高温段壳体的连接强度，也方便现场拆解维护，不需要大型工装就能完成燃烧室检查、轴承更换等常规维保作业。设备的安装边界充分考虑了现场撬装集成的需求，整机外形为规则圆柱状结构，最大外径处不超过常规小型撬体的安装宽度，轴向长度控制在单节撬装模块的尺寸范围内，底部预留的安装支座可以直接固定在撬装底座上，不需要额外制作复杂的安装支架，进气端可以直接对接现场天然气供气管道与进气过滤装置，排气端可以通过法兰连接余热回收装置或者排气消音器，适配不同场景下的安装需求。

　　在设计细节上，各段壳体之间采用耐高温密封结构，避免高温燃气泄漏造成能量损失与安全隐患，冷却气流的流路经过专门设计，除了前端轴承冷却之外，还有部分低温压缩空气被引到涡轮端轴承与发电机绕组区域，形成隔热气膜，降低高温部件向后端发电单元的热量传递，保证发电机绕组工作在允许的温度范围内。转子的动平衡精度按照高速旋转设备的要求设计，所有旋转零件在装配前都经过单独动平衡校正，装配后完成整体动平衡测试，保证设备在额定转速下运转的振动值控制在允许范围内，减少长期运转下的轴承磨损与结构疲劳。设备的润滑系统采用集成式润滑结构，不需要外接复杂的润滑油管路，依靠转子旋转产生的离心力实现润滑油的循环，能够在无外接辅助动力的情况下完成润滑系统的自循环，进一步提升了设备在离网场景下的运行可靠性，降低了配套系统的复杂度。
