快装式带柄铰接锁紧管夹结构设计

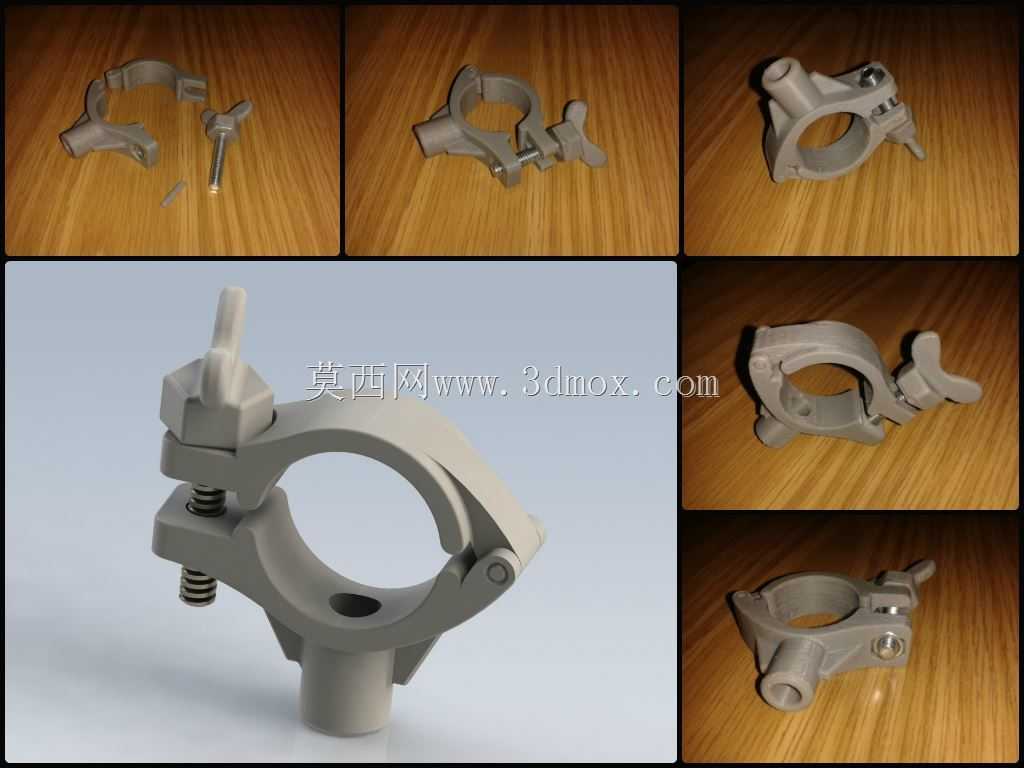

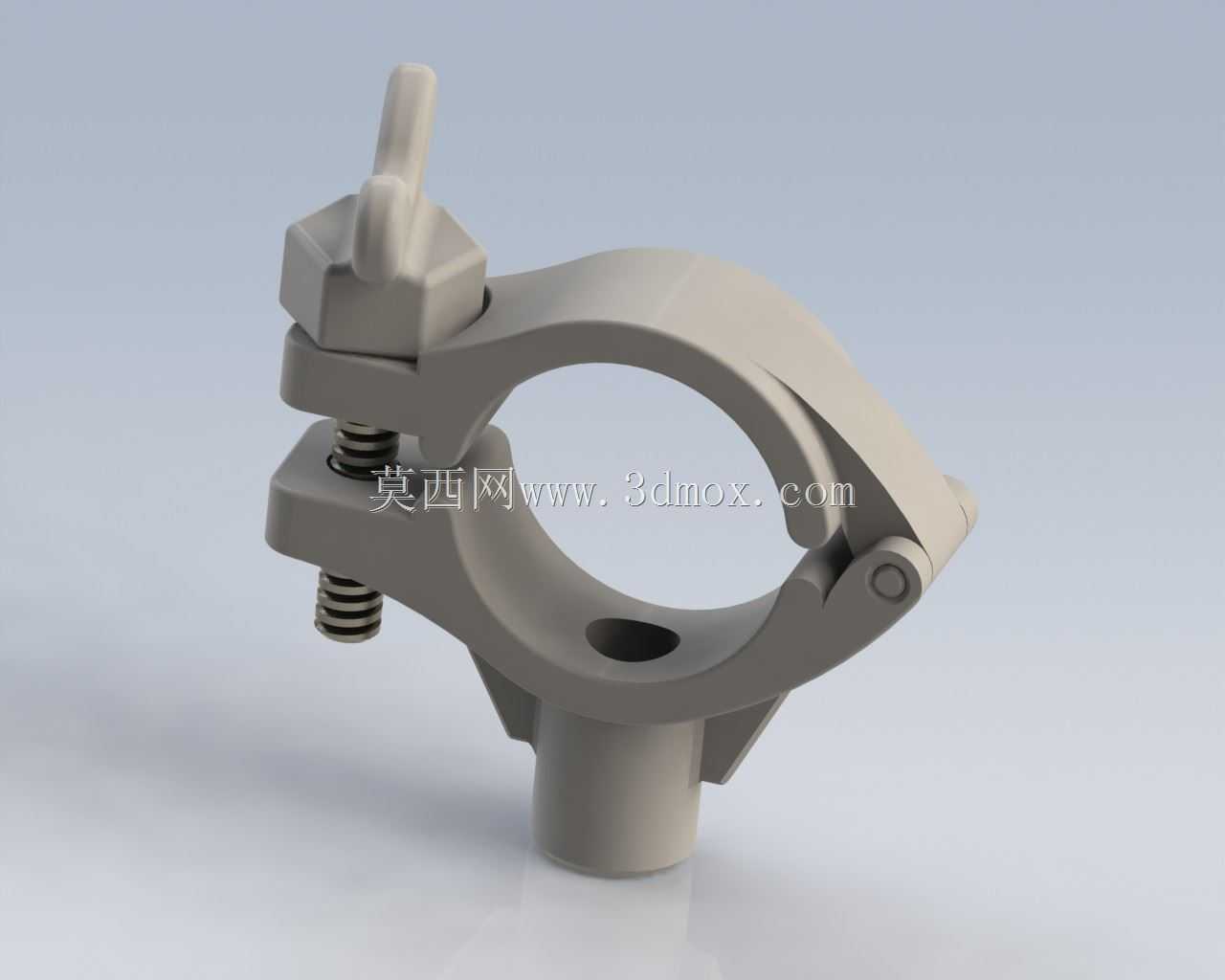

这款快装式带柄铰接锁紧管夹，主要面向流体输送管路搭建、轻型设备机架杆件固定、实验室流体系统装配等场景使用，能够在不借助额外专用工具的前提下，快速完成圆形杆件、管路的抱紧固定与松脱拆卸，适配需要频繁拆装调整管路走向、临时固定杆件位置的作业需求，相比传统螺栓紧固的管箍结构，操作效率能够提升六成以上，同时可避免反复拆装造成的螺纹滑牙、零件散落丢失问题。从功能特性来看，该夹钳采用单侧铰接开合、对侧翼形螺母锁紧的结构形式，夹体的环形抱紧面做了等径圆弧设计，能够与被夹持的圆管、杆件外圆面充分贴合，受力均匀不会出现局部应力集中夹伤管壁的问题；铰接侧采用销轴连接，开合过程中夹体不会错位分离，松开锁紧螺母后即可将夹体沿铰接轴翻开，直接卡入待固定的管路，无需像传统整环管夹那样穿套管路端部，适配已铺设完成的管路中间段固定需求。锁紧侧搭配了压缩弹簧，在松开翼形螺母的过程中，弹簧能够自动将上下夹体弹开一定间隙，无需手动掰动夹体即可完成管路的放入或取出，翼形螺母的设计让操作人员徒手即可完成锁紧操作，无需借助扳手等工具，在狭小安装空间内也能顺利完成操作。夹体下方集成了圆柱形安装柄，安装柄的外径与夹体的安装适配孔位做了公差匹配，安装时可直接将安装柄插入对应基座的安装孔内，通过径向顶丝或者焊接即可完成夹体的基座固定，安装边界清晰，安装柄的长度能够保证夹体锁紧后不会出现偏转晃动，夹体的环形夹持内径适配常规规格的圆管，整体外形紧凑，夹体外侧做了圆弧过渡处理，没有尖锐棱角，避免安装调试过程中划伤操作人员。设计过程中充分考虑了操作的便捷性与结构的可靠性，铰接销轴的配合间隙做了合理控制，既保证开合顺畅，又不会出现旷量导致夹持错位，锁紧螺栓的长度经过匹配计算，完全松开时弹簧的弹开量足够让夹体开口达到管路直接卡入的尺寸，完全锁紧时翼形螺母的压紧力能够保证夹体提供足够的抱紧摩擦力，承受常规管路的重量与流体输送过程中的轻微振动不会出现松脱移位，夹体的壁厚经过强度校核，在额定夹持力下不会出现变形断裂，能够长期稳定维持夹持状态。
