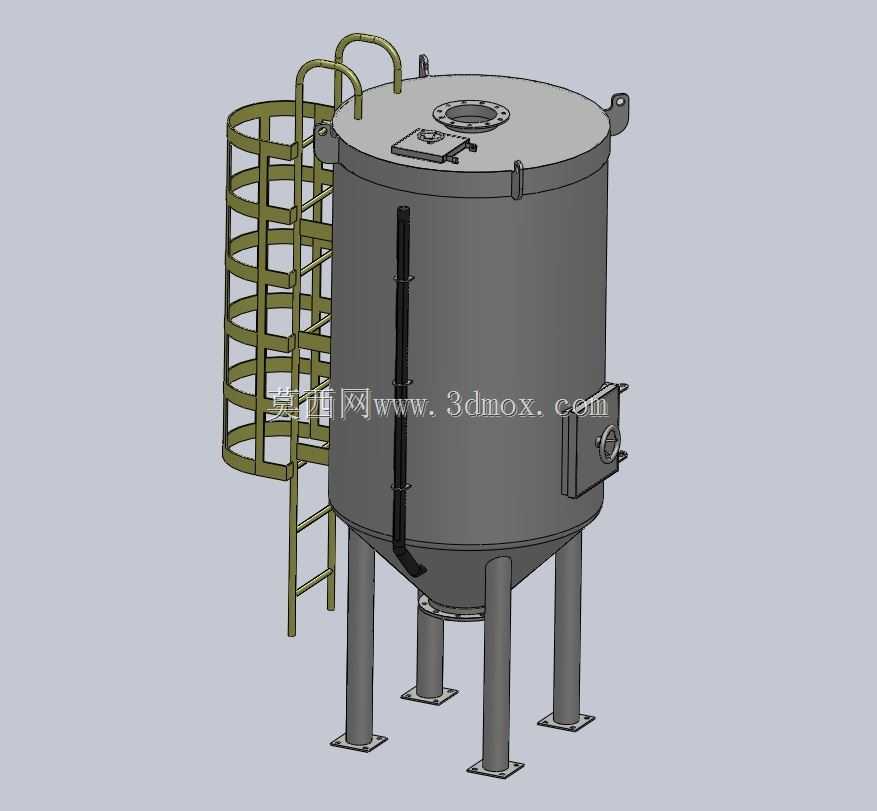

带护笼爬梯立式锥底工业储料罐体

这款立式锥底储料罐体，常应用于精细化工、食品加工、粉体建材生产等场景的散料、液态介质暂存工序，可适配颗粒、粉体、低粘度流体等多种物料的中转存储需求，能直接对接上下游的投料、输送、计量工序，减少物料转运过程中的撒漏与污染风险。罐体整体采用立式圆柱加锥底的结构设计，锥底角度经过物料安息角校核，可保证存储的粉体或粘稠物料能够依靠自重完全排空，避免罐内积料残留导致的物料变质、交叉污染问题，锥底末端预留标准法兰接口，可直接对接卸料阀、旋转供料器或者输送管道，无需额外做变径转接。罐体顶部设置带快开结构的人孔与观察口，日常巡检时可直接观察罐内物料液位或存储状态，人孔带锁紧压把，开启时无需额外工具，顶部同时预留吊耳结构，方便设备进场安装时的整体吊装就位，无需额外焊接吊点破坏罐体防腐层。罐体侧面配置带护笼的直爬梯，护笼完全符合高空作业防护的安全间距要求，爬梯踏步采用防滑结构设计，操作人员可通过爬梯直达罐顶完成检修、取样、投料操作，爬梯与罐体侧壁采用抱箍式连接，避免直接焊接对罐体壁板造成的应力集中，后期维护更换爬梯部件时也无需动火作业。罐体采用四根等长的圆柱支腿支撑，支腿底部带方形安装底板，底板预留地脚螺栓孔，安装时可直接通过膨胀螺栓或预埋螺栓固定在混凝土设备基础上，支腿的高度预留了锥底卸料设备的安装空间，可在锥底下方直接安装卸料装置、计量设备，无需额外抬高罐体。罐体侧壁还预留了侧装式仪表接口，可根据实际工况加装液位计、温度传感器、压力监测元件，满足不同工艺的参数监测需求，侧壁的竖向管路为物料溢流或排气通道，可平衡罐内外压力，避免进料时罐内憋压导致的进料不畅问题。建模过程中对罐体的焊缝、安装间隙都做了还原，各部件的装配关系完全符合实际加工装配逻辑，可直接用于设备布局规划、安装方案校核、非标改型设计的参考基础。
