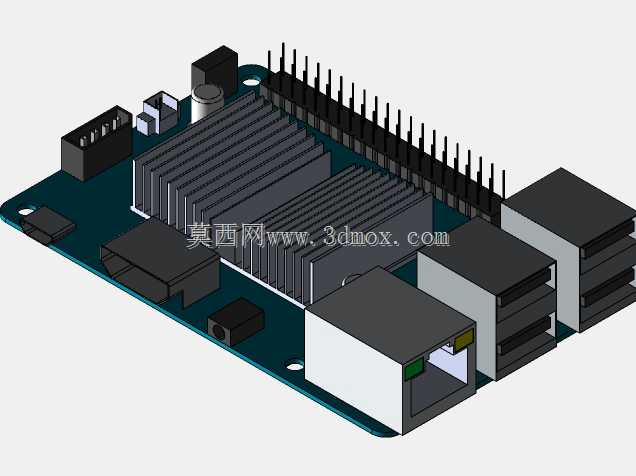

OdroidC1开发板电路板结构设计

在嵌入式硬件开发与小型智能设备搭建场景中，这类单板计算机的结构设计直接决定了整机的装配适配性与长期运行稳定性。本次呈现的Odroid C1开发板结构，在设计阶段优先考量了嵌入式部署场景的安装约束，板载元件的布局完全贴合嵌入式项目的紧凑安装需求，板边预留的排针引脚排布遵循通用嵌入式扩展规范，可直接适配市面主流的扩展模块与外接传感器，无需额外做引脚转接改造。从结构细节来看，板载散热鳍片的安装位置经过精准对位，完全覆盖核心处理芯片的发热区域，鳍片的高度控制在合理区间，既保证了自然对流下的散热效率，又不会超出板卡整体的高度边界，避免在密闭外壳安装时出现顶盖干涉问题。板端的以太网接口、USB接口的固定结构做了加强设计，接口与PCB板的连接位置增设了局部支撑结构，能承受日常插拔时的侧向作用力，减少长期使用后接口虚焊脱落的风险。电源输入接口的位置设置在板边角落区域，走线时与高频信号区域做了物理分隔，降低电源串扰对板载敏感电路的影响。安装孔位的排布完全遵循小型单板计算机的通用安装孔距标准，可直接固定在常规嵌入式设备的壳体内部，也能适配各类开源硬件项目的通用支架，无需重新打孔调整。板载电容、接插件等元件的高度都做了统一校核，所有元件的最高点均低于散热鳍片的顶面，在堆叠安装或者贴装绝缘片时不会出现元件受压损坏的情况。排针的引脚伸出长度经过优化，既保证外接杜邦线连接时的接触可靠性，又不会因为引脚过长导致安装时与壳体侧壁发生剐蹭。整个板卡的外形轮廓做了圆角处理，板边无尖锐毛刺结构，在手工装配操作时能减少剐蹭损伤，也能避免安装过程中割伤绝缘导线。在结构建模过程中，每一个元件的装配公差都按照电子装联的通用标准预留，接插件与板卡的配合间隙控制在合理范围，既保证生产时的贴片、插件工序顺利进行，也能让后期维修更换元件时有足够的操作空间。这类板卡的结构设计不仅要满足电路功能的布局需求，还要兼顾实际使用中的散热、安装、抗外力冲击等多维度工程要求，每一处结构细节的调整都对应着实际应用场景中的具体痛点，比如接口位置的选择要考虑外接设备走线的顺畅度，散热结构的尺寸要平衡散热效率与安装空间的矛盾，安装孔的位置要避开板内的走线区域防止钻孔时破坏线路。
