带法兰加强筋结构圆筒连接件

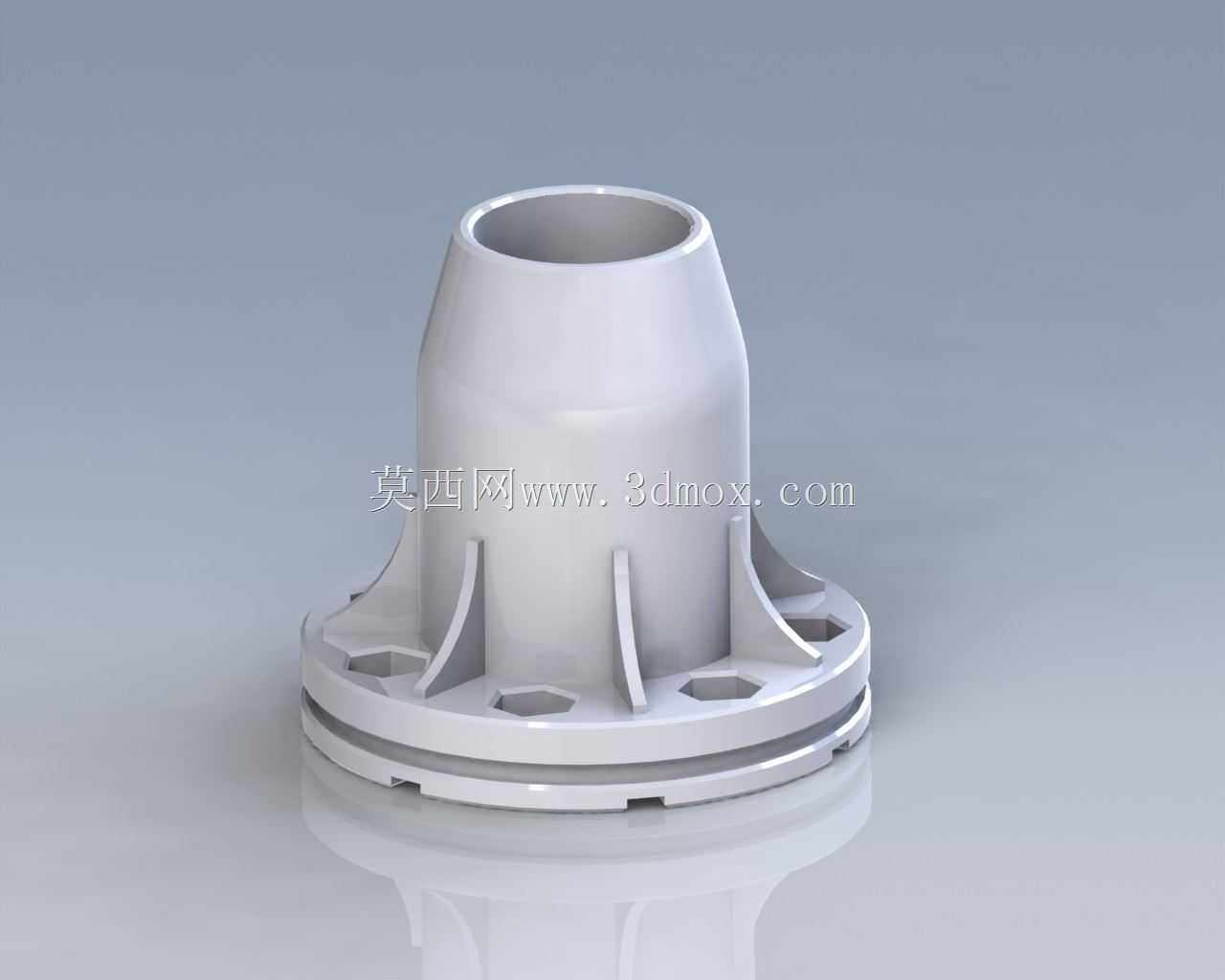

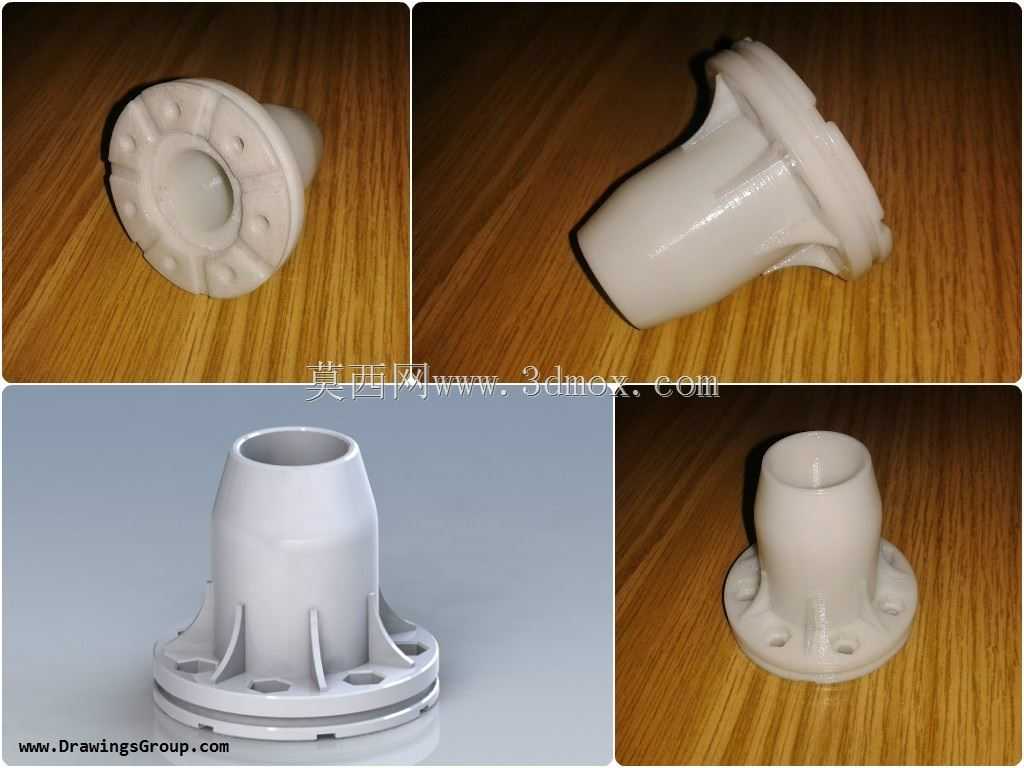

该带法兰加强筋的圆筒结构件，多应用在流体管路终端固定、小型设备壳体支撑、气动回路接口转接等场景中，日常在轻工输送设备、小型水处理装置、民用通风管路的布设环节都能见到这类结构的身影，核心作用是实现管路与安装基面的刚性连接，同时保证筒体内腔的介质流通顺畅，避免接口处因受力不均出现渗漏、松脱的问题。从结构设计逻辑来看，法兰端均匀分布的安装孔位，是按照通用安装基面的螺栓排布间距做的适配，孔位做了沉台处理，螺栓锁紧后头部不会突出法兰平面，既可以避免安装后出现干涉，也能让法兰面与安装基面完全贴合，保证连接的密封性。筒身与法兰衔接处的多道径向加强筋，是整个结构的受力核心，设计时特意将筋条从法兰端面一直延伸到筒身1/3高度位置，筋条厚度做了渐变处理，靠近法兰端厚度更大，往筒身上端逐步收窄，既可以减少材料的冗余使用，也能有效分散筒身承受的径向载荷，避免设备运行过程中管路产生的振动传递到法兰连接位置，造成螺栓疲劳松动。筒身主体采用等壁厚设计，内壁做了光滑过渡处理，没有突兀的台阶或棱角，介质在筒内流通时不会产生明显的紊流，能有效降低流体输送过程中的阻力损失，筒身上端的开口边缘做了小圆角倒角，不管是对接外部管路还是套装密封胶圈，都不会划伤密封件表面，保证连接位置的密封可靠性。从安装边界来看，法兰盘的外径尺寸控制在常规手拧螺栓的操作空间范围内，现场安装时不需要额外预留过大的操作空位，即便是在设备内部狭窄的安装空间里，也能顺利完成螺栓的锁紧操作；筒身的轴向长度经过适配，既可以保证插入对接管路后有足够的配合深度，也不会因为筒身过长造成安装后与周边零部件产生位置干涉。这类结构在建模时需要重点关注加强筋与筒身、法兰衔接位置的圆角处理，避免应力集中造成零件受力断裂，同时法兰端的安装孔位要保证位置度公差，避免现场安装时出现孔位错位无法装配的问题，筒身的同轴度也要控制在合理范围内，保证对接管路后不会出现偏心歪斜的情况。
