标准机架式电子射频盒结构设计

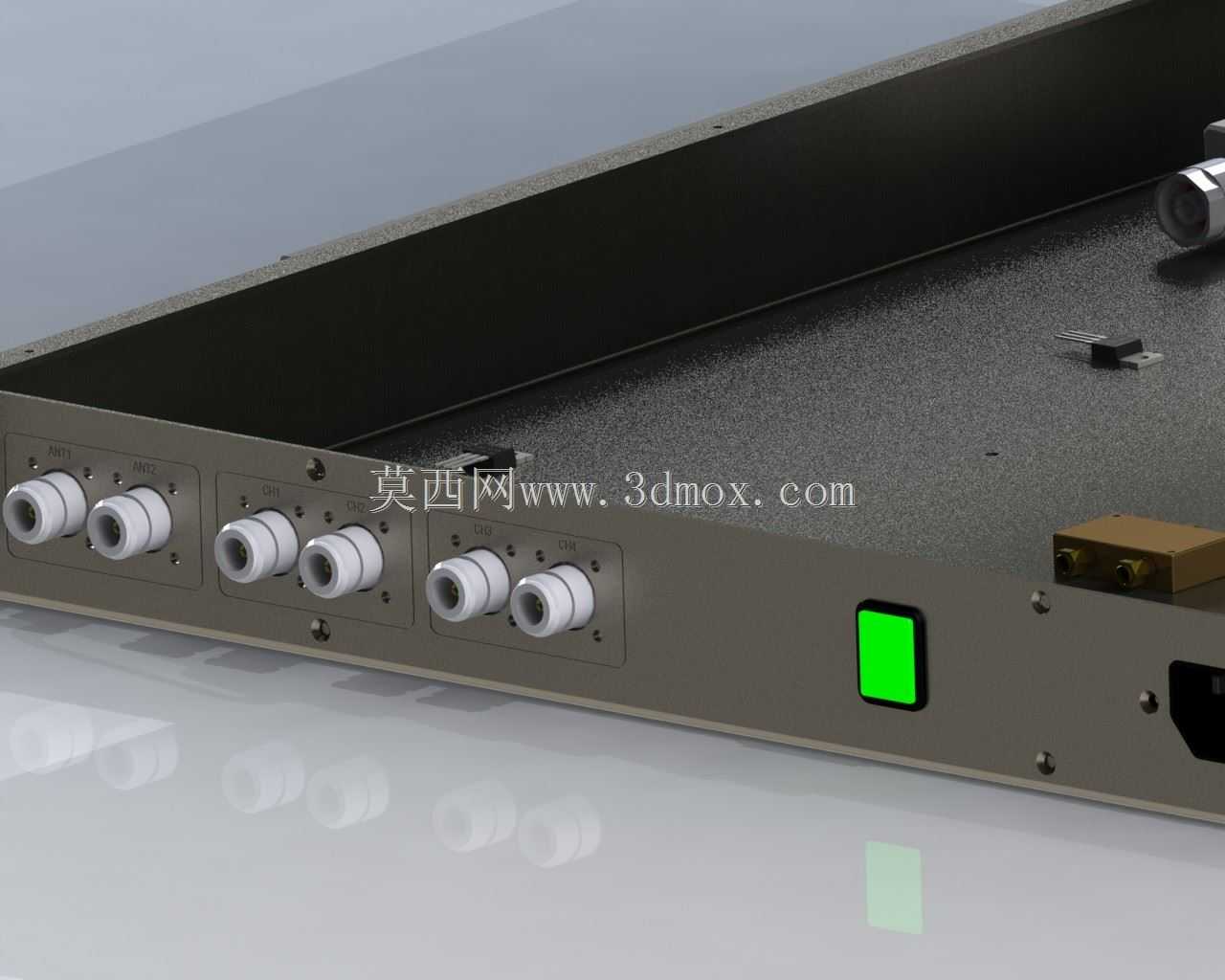

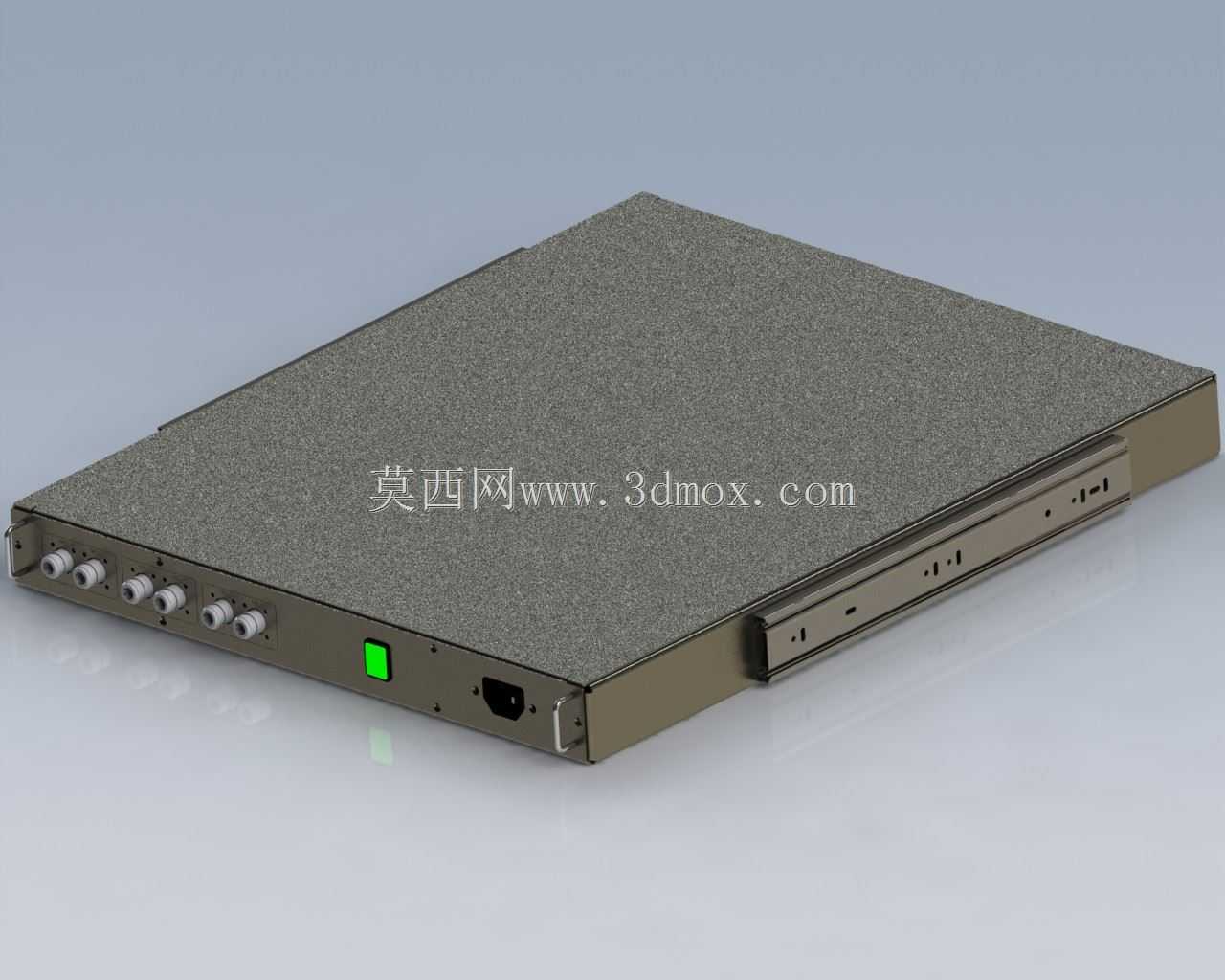

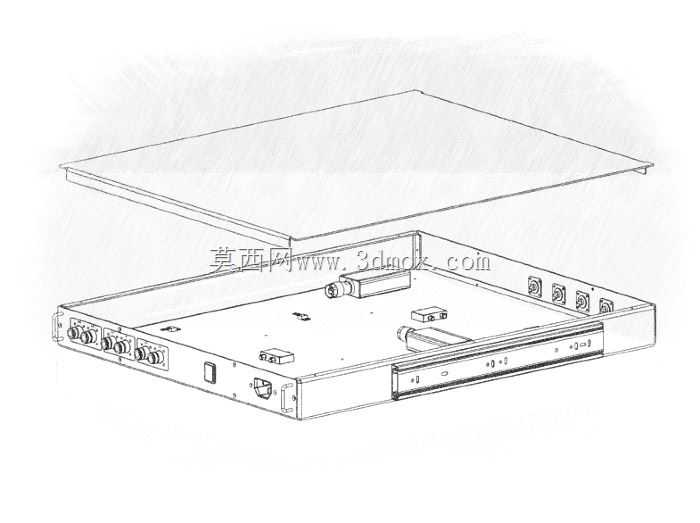

这款机架式射频盒主要面向通讯机房、测试测量实验室、射频信号传输系统的集成场景，作为射频信号链路的核心承载壳体，内部可集成信号放大、滤波、切换等功能模块，实现射频信号的调理、分配与屏蔽防护，避免外界电磁干扰对信号传输质量造成影响，同时也能阻隔内部射频信号向外泄露，满足电磁兼容相关的工程要求。从结构设计来看，整体采用19英寸标准机架安装尺寸，适配通用机柜的安装立柱，侧边预留的安装挂耳可直接通过螺丝固定在机柜立柱上，深度尺寸控制在常规通讯设备的兼容范围内，不会与机柜内前后走线槽、理线架产生干涉，安装时可配合机柜导轨实现抽拉维护，无需完全拆下设备即可完成内部模块的调试与更换。前面板布局充分考虑日常操作与接线需求，一侧排布多组同轴射频接头，可适配常用的SMA、BNC等类型射频连接器，满足多路射频信号的输入输出接驳需求；面板上设置的状态指示灯可直观反馈设备供电、工作状态，电源接口设置在前面板侧边，既不占用主接线区域，也方便日常插拔电源线。壳体主体采用金属板材折弯拼接成型，接缝处做连续导电处理，保证整体屏蔽效能，表面做耐磨喷塑处理，既提升壳体耐刮擦、防腐蚀能力，也避免金属表面氧化导致屏蔽性能下降。设计过程中充分考虑内部模块的安装空间，预留了标准PCB安装柱位，可兼容不同尺寸的功能电路板，内部走线空间充足，可布置射频同轴线、供电线与控制线，同时壳体上预留的散热通风孔在不破坏屏蔽效能的前提下，满足内部有源模块的散热需求，避免长时间工作时内部积热导致元器件性能漂移。壳体的边角做圆角钝化处理，避免安装维护时划伤操作人员，整体结构强度满足机架堆叠安装的承重要求，不会因为上层设备的压力出现壳体变形，影响内部模块的固定精度与接头接驳可靠性。
