SainSmart2004智能LCD控制器结构设计

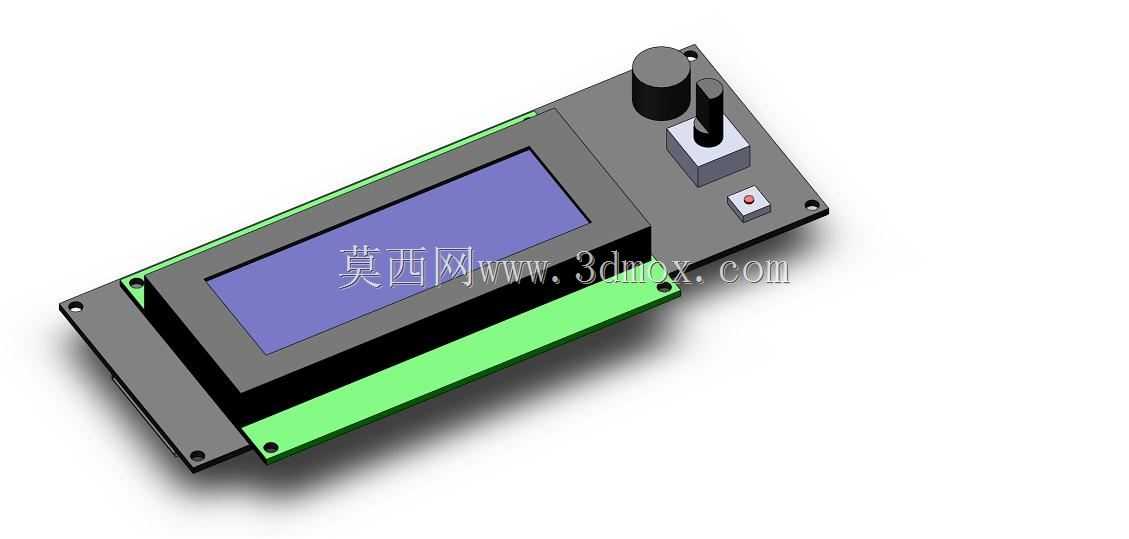

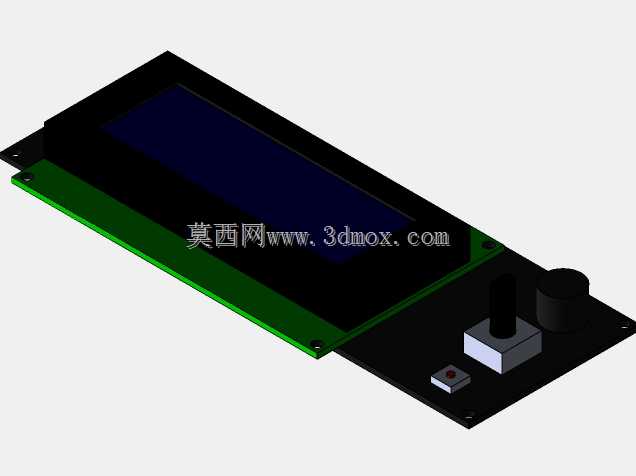

这款智能LCD控制器主要面向小型数控设备、桌面级加工装置、开源硬件控制平台以及小型自动化实验装置的人机交互场景使用，作为设备与操作人员之间的信息交互载体，它承担着设备运行参数显示、工作状态反馈、操作指令输入、功能模式切换的核心作用，能够让操作人员直观获取设备当前的运行坐标、加工进度、参数阈值、故障提示等关键信息，同时通过配套的操作部件完成参数调整、功能确认、启停控制等操作，无需额外连接外接显示终端即可完成设备的基础调试与日常操作，大幅降低小型设备的操作门槛与配套成本。在功能特性设计上，这款控制器将2004规格字符液晶显示模块作为核心显示部件，能够同时显示四行每行二十个字符的信息，足够覆盖常规小型设备的状态信息展示需求，显示区域周边设计了绿色的防护压条，既可以固定液晶模块的安装位置，也能缓冲外部磕碰对显示玻璃的冲击，避免日常操作中意外刮花或撞损显示面。显示区域旁集成了旋钮式操作部件与独立确认按键，旋钮支持旋转调节参数数值、切换菜单选项，按键用于确认选择、触发功能，操作逻辑符合多数工业控制场景的使用习惯，操作人员无需长时间学习即可快速上手。在设计思路上，整体采用一体化安装底板结构，所有功能部件都集成在同一块金属安装基板上，基板四角预留了标准安装孔位，能够直接通过螺丝固定在设备的操作面板预留开孔处，无需额外设计复杂的安装支架，适配多数小型设备的面板安装空间。安装边界设计充分考虑了嵌入式安装的需求，显示模块的凸起高度、操作部件的突出尺寸都控制在合理范围内，不会因为部件突出过多影响设备整体的面板平整度，同时底板上的部件排布避开了安装孔位的受力区域，长期使用不会因为安装紧固导致电路板或显示部件受压损坏。布线区域在底板下方预留了足够的走线空间，方便连接主板的排线从面板后方顺利引出，不会出现排线挤压、弯折过度导致的接触不良问题。整体外形尺寸适配常规小型设备的操作面板预留位，既不会因为体积过大占用过多面板空间，也不会因为尺寸过小导致显示内容拥挤、操作部件排布局促，能够在有限的面板区域内平衡显示面积与操作空间的需求，适合各类小型数控装置、开源控制设备、实验教学平台的操作面板配套使用。
