34x30规格内孔8mm直线运动滑块

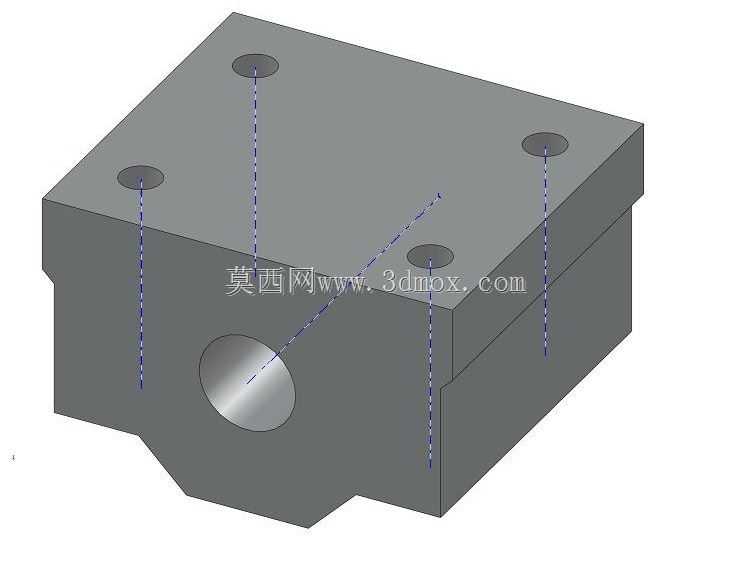

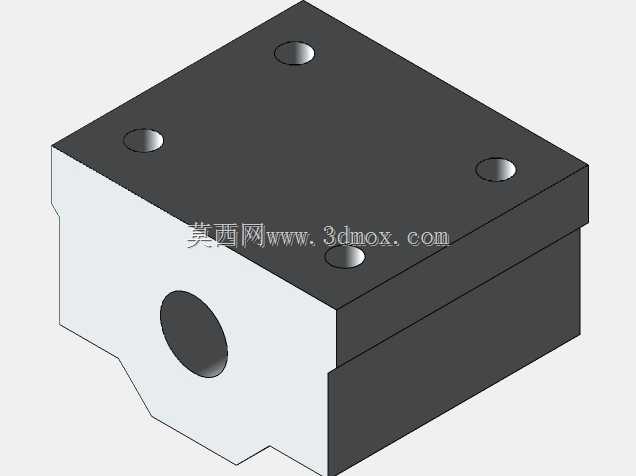

　　这款直线运动滑块是线性传动系统里的基础导向承载部件，日常在小型自动化检测工位、精密送料模组、实验测试工装这类需要短行程平稳直线往复动作的场景里十分常见，核心作用是为配套的光轴提供滑动支撑载体，带着安装在滑块顶面的负载沿光轴轴线方向做精准直线位移，避免运动过程中出现径向偏移、卡滞的问题。从结构设计来看，滑块主体采用方块式构型，整体外轮廓尺寸控制在34×30mm的边界内，这种紧凑的尺寸设计刚好适配安装空间局促的小型设备，不会占用过多的机架安装位置，底部做了切边让位结构，能避开安装面附近的凸起干涉位，降低安装时的适配难度。顶面均匀布置四个沉头安装孔，孔位的轴线垂直于滑块安装基准面，安装时可以直接穿入螺栓将负载件牢牢固定在滑块顶面，

　　沉孔结构能让螺栓头完全没入滑块本体内部，不会突出顶面干扰负载的安装平面，保证负载固定后的平面度符合运动要求。滑块中心加工有直径8mm的通孔，这个内孔是和配套直径8mm的光轴配合的核心工作面，孔的内壁加工精度直接决定了滑动时的顺畅度，建模时特意预留了合理的配合间隙，既不会因为间隙过大出现运动晃量，也不会因为间隙过小导致滑动阻力陡增，日常使用时可以在内孔壁涂抹适量润滑脂，进一步降低滑动摩擦系数，延长部件的使用寿命。在实际选型搭配时，要注意这个滑块的内孔尺寸是固定的8mm，只能适配同直径的光轴使用，安装前要确认光轴的直线度满足使用要求，避免光轴弯曲导致滑块运动卡涩；四个安装孔的孔距是按照通用小型滑块的安装规范设计的，

　　替换同规格旧滑块时不用重新加工安装孔位，能直接完成替换，减少设备维护的停机时间。这类小型直线滑块没有复杂的滚珠循环结构，相比滚珠直线导轨成本更低，抗粉尘污染的能力更强，在一些对运动精度要求不是极高、环境里有少量浮尘的工位上使用，稳定性反而比精密滚珠滑块更好，不用频繁做内部清洁维护，日常只需要定期补充润滑就能长期稳定工作。建模过程中对各个安装孔的深度、内孔的同轴度、安装面的平面度都做了公差约束，还原了实物的装配关系，不管是用来做设备方案的装配模拟，还是做零部件的选型参考，都能直观呈现部件的安装边界和配合尺寸，避免选型时出现尺寸不匹配的问题。
