34x58内孔8毫米直线运动滑块结构

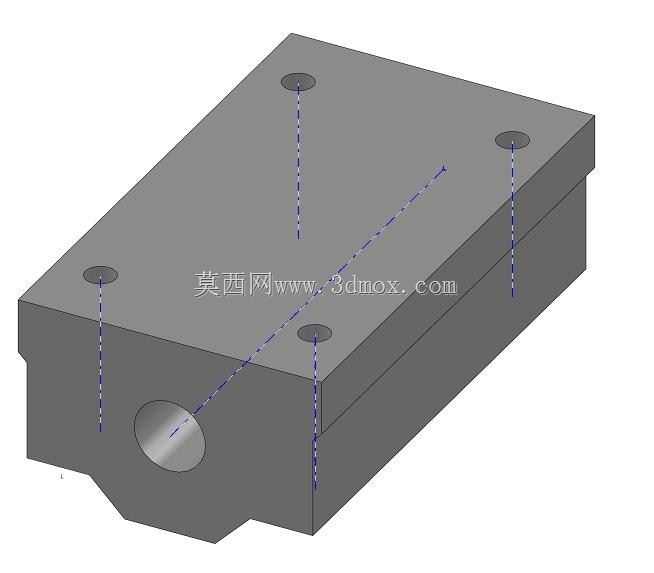

　　这款直线运动滑块是精密直线导向机构的核心配套部件，主要应用在需要实现低摩擦往复直线运动的各类设备场景中，常见于检测仪器的滑台进给、小型自动化模组的移动承载、光学设备的微调位移平台、电子组装工位的直线推送机构等对导向精度有一定要求的场合。从结构设计来看，滑块主体采用方正的块式构型，整体外形尺寸控制在34毫米宽度、58毫米长度的边界内，这种紧凑的尺寸设计能够适配安装空间受限的小型设备布局，不会占用过多的机构安装位，同时块式结构本身具备较好的刚性，能够承受垂直于运动方向的一定载荷，避免运行过程中出现结构形变影响导向精度。滑块侧面设置的8毫米内孔是与配套导向光轴配合的核心装配位，孔位的加工精度直接决定了滑块的运动顺畅度与径向间隙，

　　设计时需要严格控制内孔的圆柱度与表面粗糙度，保证与光轴配合后既不会出现卡滞，也不会因间隙过大产生运行晃动。滑块顶面分布的四个安装沉孔，是用于将滑块与上方承载的工装、载台或者其他移动部件进行锁紧固定的结构，沉孔的深度设计能够保证锁紧螺栓安装后端面不高出滑块顶面，避免与其他部件产生运动干涉，四个孔位的位置度公差需要严格管控，保证安装后受力均匀，不会出现偏载导致的滑动阻力增大。在实际选型应用时，需要注意该滑块的安装边界：除了本身34x58的平面占用尺寸，还需要预留两端光轴伸出的安装空间，以及侧面锁紧结构的操作空间，避免安装后出现部件干涉。设计这款滑块的三维结构时，需要重点关注内孔与顶面安装孔的位置公差，

　　保证内孔轴线与滑块安装基准面的平行度，否则装配后会出现光轴别劲、滑动阻力骤增的问题，同时滑块底部的导向避让结构，是为了适配配套导轨或者安装基面的凸起结构，避免运行过程中出现剐蹭。这类滑块在实际使用中，通常会配合光轴、端部限位挡块、驱动源组成完整的直线运动单元，相比滚珠式直线导轨，这种光轴配合的滑块结构成本更低，维护更简单，适合中低速、轻载的直线运动场景，在小型非标自动化设备、教学实验装置、手动调节滑台等场景中应用十分广泛。建模过程中需要将各个安装孔的倒角、沉孔深度、内孔的公差预留都做准确，方便后续出工程图直接用于加工，也能在虚拟装配时提前验证与配套光轴、安装部件的配合间隙，减少实际加工装配时的出错概率。
