8毫米规格立式轴端支撑固定座结构

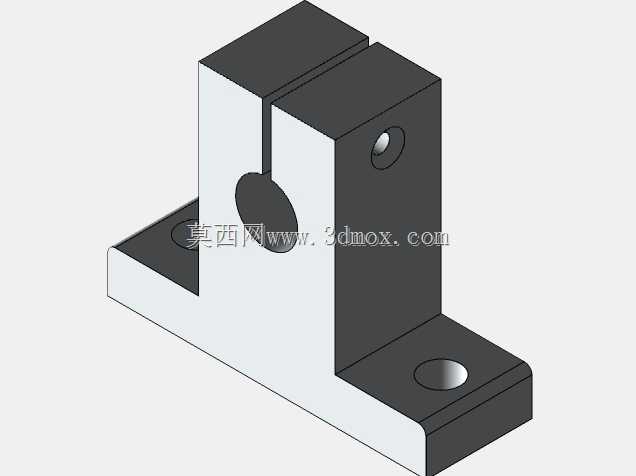

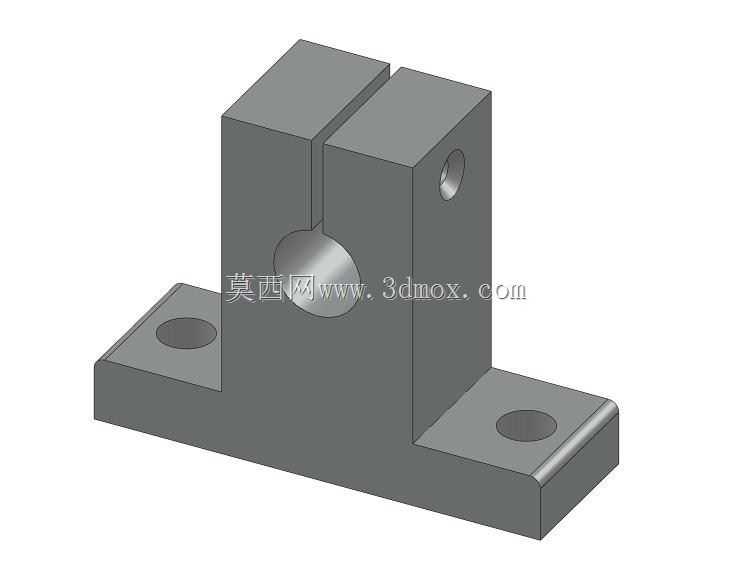

　　这款轴端支撑件主要面向直径8毫米的光轴类传动部件做端部固定使用，在小型自动化输送线、桌面级检测设备、精密位移传感安装工位中十分常见，很多做小型模组搭建的结构工程师在做轴系限位时，都会优先选用这类一体式支座来替代拼接式的固定结构，避免多零件拼接带来的累计装配误差。从结构设计来看，整体采用L型一体式立式布局，底部为带两个安装沉孔的水平安装翼板，两个沉孔对称分布在立板两侧，安装时可以直接通过内六角螺栓将支座固定在设备安装基板上，沉孔设计可以让螺栓头部完全埋入翼板平面，不会突出表面干涉其他周边部件的布置。立板部分采用开缝夹紧式结构，中间的开槽一直延伸至轴孔下方，配合立板侧部的锁紧螺纹孔，安装轴件时只需要将轴穿入对应直径的半圆支撑槽内，

　　拧紧侧部的锁紧螺钉，就可以靠开槽部位的弹性变形抱紧轴件，这种设计相比整孔过盈配合的安装方式，对轴的加工公差容忍度更高，现场装配时不需要做冷压或者热装操作，普通作业人员用标准内六角扳手就能完成轴的固定与位置调整，后期维护拆卸也十分方便。设计时特意将轴支撑孔的中心高度做了统一的规格化处理，和同系列的直线运动滑块安装高度保持匹配，搭建轴系传动结构时不需要额外调整安装面的高度差，能直接和配套滑块组成完整的水平导向轴系，大幅减少设计阶段的尺寸核算工作量。立板上的轴支撑槽采用半圆开口结构，相比整圆孔结构，穿轴时不需要从轴的端部逐一套入，对于已经在两端预装了其他部件的轴段，可以直接从侧方卡入支撑槽再完成锁紧，在设备改造、

　　旧线升级的场景下适配性更强。底部翼板的边缘做了小倒角处理，既可以去除机加工产生的锐边毛刺，避免装配时划伤操作人员，也能在安装时快速对准安装板上的定位孔位，不会因为边缘的毛刺卡滞在安装基板表面。整个零件的壁厚分布做了均匀化处理，夹紧开槽的宽度控制在合理范围，既保证锁紧时有足够的弹性变形量抱紧轴件，也不会因为开槽过宽导致立板整体刚性下降，在承受轴系带来的径向载荷时不会出现明显的形变偏移，能长期保持轴的支撑位置精度，避免因为支撑座形变导致轴系卡滞、传动阻力增大的问题。
