NEMA17规格步进电机L型钢质安装支架

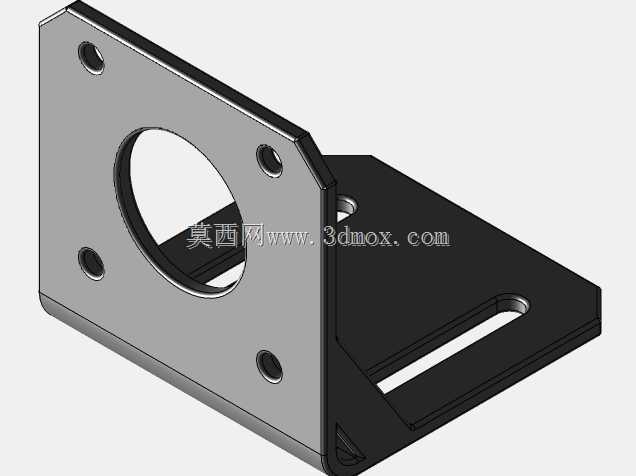

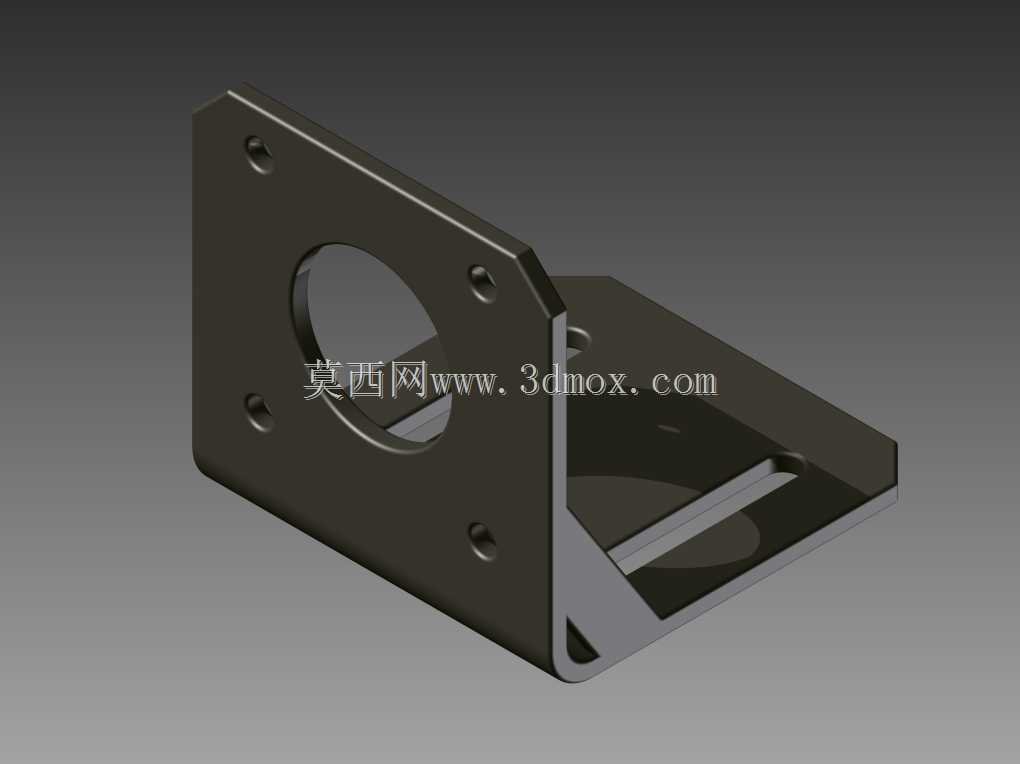

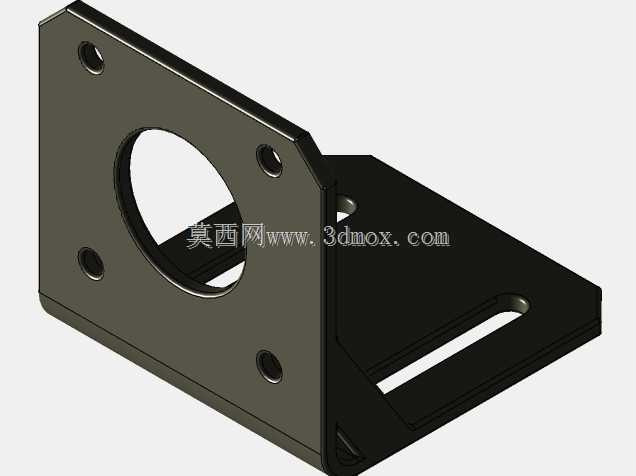

在小型数控设备、桌面级运动控制平台、3D打印设备、小型自动化送料机构以及DIY数控雕刻装置的搭建过程中，步进电机的安装固定精度直接决定了整套传动系统的运行稳定性，很多项目搭建时往往会遇到电机与设备机架连接定位不准、安装后电机轴与传动部件同轴度偏差、长期运行后固定结构松动变形的问题，这款适配NEMA-17尺寸步进电机的安装支架，正是针对这类小型运动控制场景的安装痛点设计的专用固定构件。这款支架整体采用L型直角结构，竖向安装面完全匹配NEMA-17步进电机的安装孔位标准，孔间距为31mm，设置有四个对应规格的安装沉孔，能够将电机端面完全贴合固定在竖向板面上，板面中部预留的大尺寸通孔可完全容纳电机输出轴端与联轴器的连接空间，不会出现轴端与支架干涉的问题。支架的横向安装面设置有两条长度30mm的平行安装滑槽，两条滑槽的中心间距为30mm，这种滑槽设计摒弃了传统固定孔位的定位限制，安装时可以根据项目中传动部件的实际位置，沿滑槽方向微调电机的前后安装位置，轻松调整同步带张紧度或者丝杠与电机轴的对接间隙，不需要额外加工调整垫片或者重新打孔，大幅降低了项目搭建时的安装调试难度。结构设计上，支架在L型转角处设置了三角形加强筋结构，整体采用钢材加工成型后通过焊接工艺将竖向板、横向板与加强筋连接为整体，相比单薄的钣金弯折支架，这种带三角加强的焊接结构拥有更高的结构刚性，在电机高速启停、频繁正反转的工况下，能够有效抵抗电机运行产生的反作用力矩，避免支架出现形变、安装面偏移的问题，长期使用也不会出现固定位置松动导致的传动精度下降。从安装边界来看，支架的竖向板面尺寸完全覆盖NEMA-17电机的安装端面，不会出现电机固定时边缘悬空的问题，横向板面的滑槽长度预留了足够的调整余量，既可以直接固定在铝型材搭建的设备机架上，也可以适配钢板、亚克力等不同材质的设备安装基面，不管是小型数控设备的原厂配套安装，还是DIY项目的改装固定，都能提供稳定可靠的电机支撑定位效果，有效保证电机输出轴与传动部件的位置精度，减少因安装不稳带来的传动抖动、异响、部件磨损过快等问题。
