2.2kW风冷数控雕刻机主轴结构设计

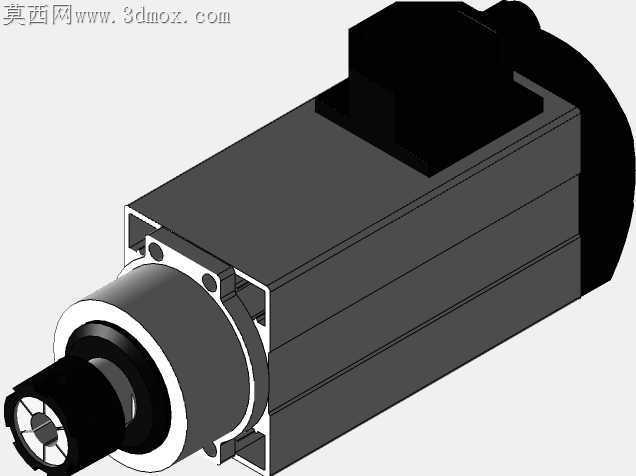

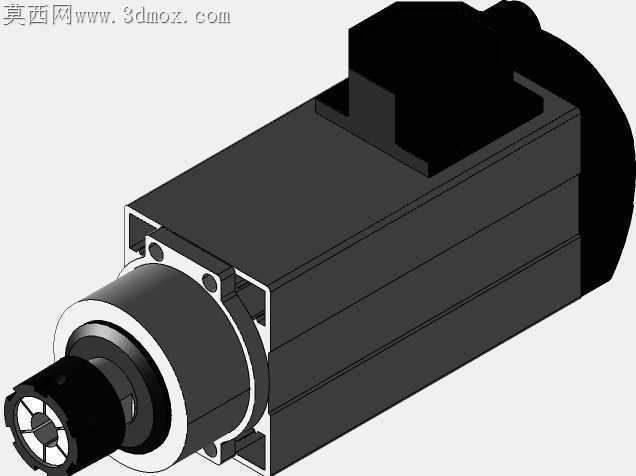

木工雕刻现场风冷主轴堵转烧机的问题，大多源于安装孔位同轴度偏差与夹头锁紧结构的公差冗余不足，这款2.2kW方形风冷主轴的结构设计，全程围绕加工适配的核心需求做细节取舍。方形机壳的四个安装沉孔做了0.02mm的位置度公差约束，区别于常规圆形主轴靠抱箍锁紧的安装方式，直接锁付的结构能避免高速运转时抱箍滑移导致的振刀纹，沉孔深度特意做了1.5mm的余量设计，适配不同厚度的安装台板，不用额外加工垫片调整安装高度。前端ER25夹头的锁紧螺母做了防滑滚花的细节处理，现场换刀时即便沾有木屑切削液，徒手就能初步带紧螺母，不用额外套防滑套，螺母与轴芯的配合面做了1:10的锥面贴合校验，锁紧后径向跳动控制在0.005mm以内，雕刻亚克力、硬木这类材料时不会出现边缘崩边的问题。顶部的接线盒做了下沉式走线槽设计，电源线从槽内引出后能顺着机壳侧面固定，不会因为主轴高速往复移动剐蹭到龙门架的走线拖链，接线盒的密封胶圈特意选了耐温120度的氟橡胶材质，长时间满负荷切削时机壳表面温度接近80度，胶圈不会老化开裂导致切削液渗入烧坏线圈。尾部的散热风扇叶片做了不等距的倾角设计，运转时不会产生固定频率的共振噪音，风罩的进风口冲了0.8mm的密集网孔，既能阻挡大颗粒木屑吸入风道，又不会因为通风量不足导致线圈温升超标，风罩与机壳的连接用了嵌入式卡扣而非外露螺丝，日常清理风道积尘时不用拧螺丝，直接扣开就能擦拭叶片上的积灰。轴芯的前后轴承位做了台阶式的定位结构，装配时轴承靠台阶面定位，不用反复调整预紧间隙，轴承选用接触式密封的高速角接触轴承，能承受雕刻时的径向切削力与少量轴向窜动，不用额外加装密封端盖，缩短了主轴前端的悬伸长度，提升了切削时的刚性。机壳表面的散热筋做了不等高的错落设计，顺着风扇的送风方向排布，冷风从尾部吹过散热筋时能形成紊流，带走更多热量，比等高等距的散热筋散热效率提升12%左右，长时间连续雕刻时线圈温度能稳定在70度以内，不会因为过热触发过载保护停机。夹头内部的内锥面做了抛光处理，粗糙度达到Ra0.8，装夹直柄刀具时贴合面积能达到90%以上，重切削时不会出现刀具打滑缩刀的问题，夹头的弹性槽做了对称分布的六槽设计，锁紧时受力均匀，不会出现夹头偏摆导致的刀具跳动。
