1.5kW风冷数控雕刻机主轴结构

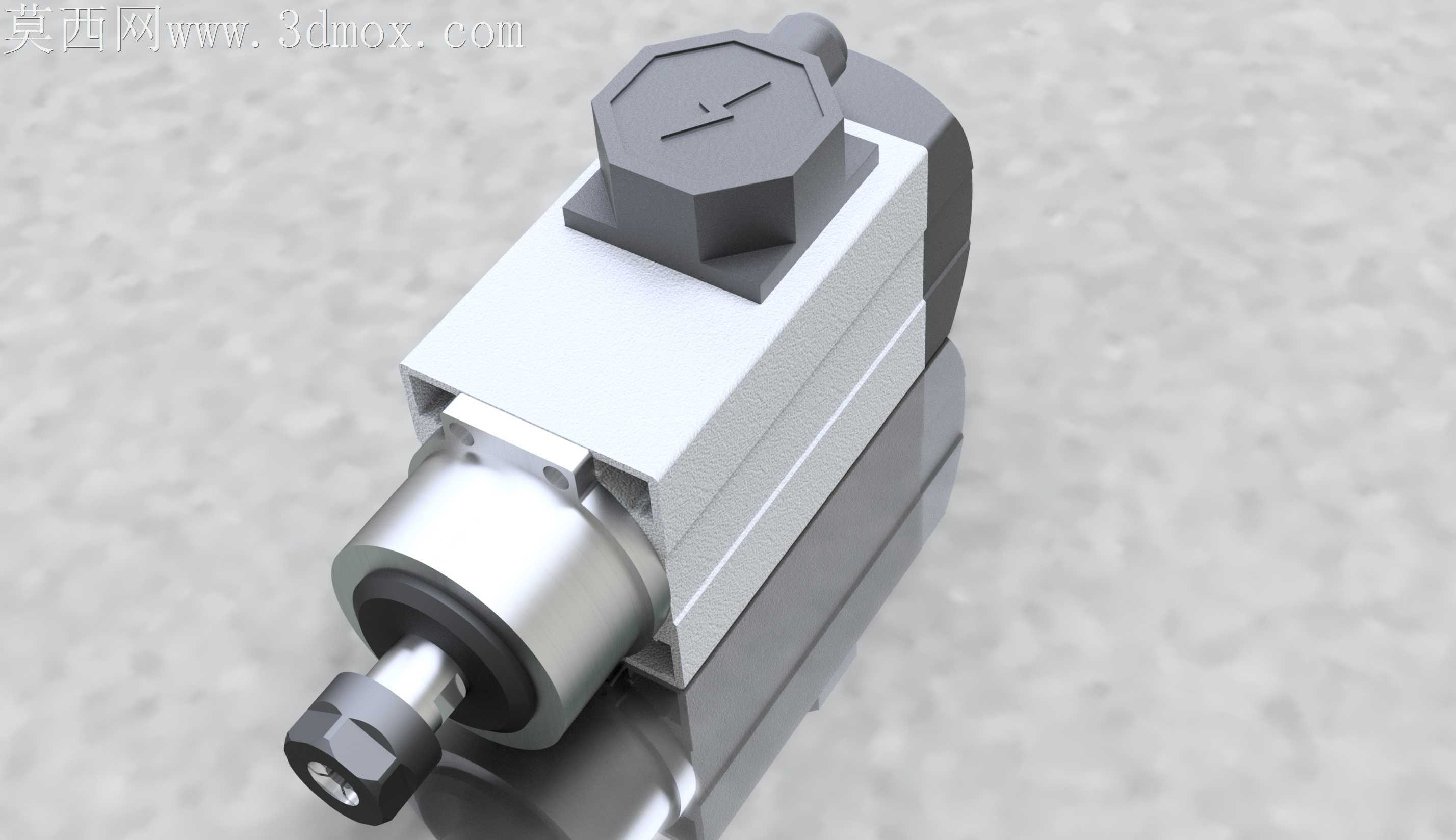

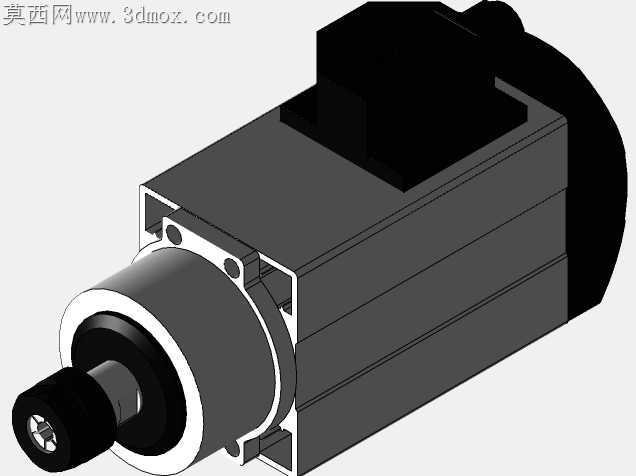

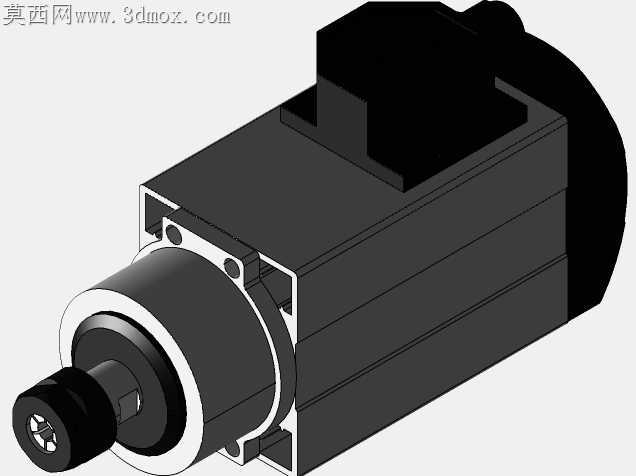

现场风冷主轴最常出问题的位置，从来不是转子动平衡，而是安装基面与壳体的形位公差超差导致的震刀纹。这款方形风冷主轴的壳体安装面做了整面铣平后留0.02mm刮研余量的设计，刚好适配雕刻机龙门安装板的加工公差，不用额外垫铜皮调整同轴度，锁紧四颗安装螺栓后，轴端径向跳动能稳定控制在0.01mm以内，不会出现高速铣削亚克力时边缘泛白的问题。顶部的接线盒做了八边形的凸台止口，和上盖的密封槽配合时，能抵消压铸壳体的轻微变形，车间里切削液雾、木屑粉尘不会顺着接线缝隙渗入绕组，比常见的圆形接线盒密封容错率高不少，日常维护不用频繁拆检接线端子的氧化情况。前端ER夹头的锁紧螺母做了防滑滚花的细节处理，换刀时哪怕手上沾了切削液也不会打滑，螺母和轴端的贴合面做了1°的卸荷锥面，锁紧时不会把夹头压偏，装3.175mm的小径铣刀做深浮雕加工时，不会出现断刀频率过高的问题。壳体侧面的散热筋不是等厚设计，靠近前端轴承位的筋条做了加厚加密处理，18000rpm连续运行8小时，前轴承温度能稳定在42摄氏度以内，不用额外加装风冷喷嘴对着轴承位吹，避免了加工铝件时铝屑被气流吹到导轨面造成的划伤。出线口的位置做了斜向的倒角，穿线时不会刮破电缆外皮，电缆锁紧接头和壳体的配合面预留了密封圈安装槽，长时间高频震动下接头不会松脱，不会出现加工中途电缆磨断导致的主轴停转废品。后端的风叶罩做了卡扣式快拆结构，日常清理散热筋积尘时不用拧六颗小螺丝，掰开卡扣就能取下风罩，压缩空气吹一遍就能完成清洁，不会因为积尘堵死散热通道导致的绕组过热退磁。夹头安装孔的内锥面做了研磨处理，和标准ER夹头的贴合面积能达到90%以上，夹持6mm的铣刀做硬木铣削时，不会出现夹头打滑导致的扎刀问题，加工出来的曲面接刀痕能控制在目视不可见的程度。
