桌面式二氧化碳激光打标设备结构设计

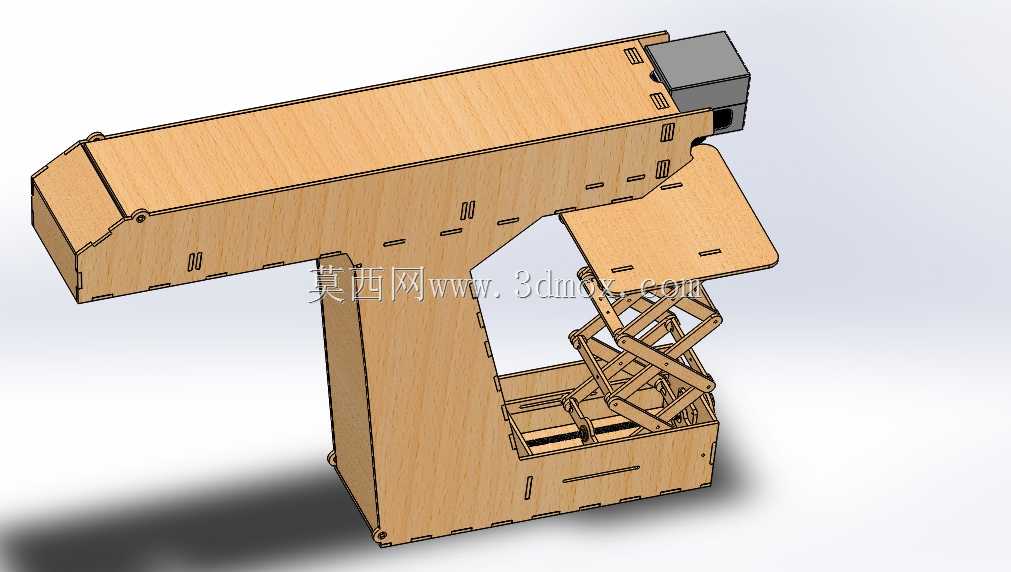

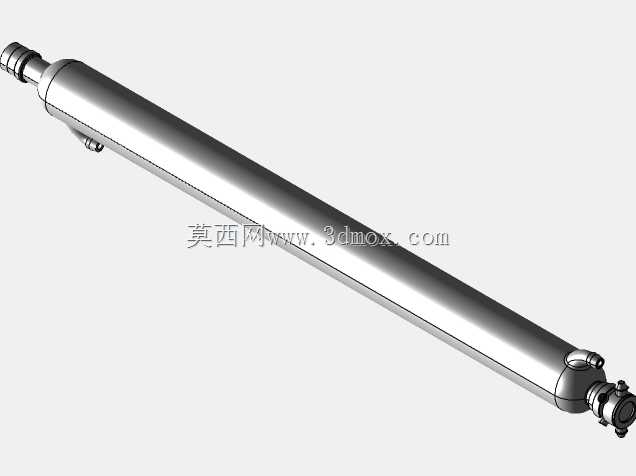

　　这款桌面式激光加工设备，主要面向小型加工门店、文创工作室、教学实训场景的非金属表面标刻需求，可覆盖竹木、皮革、亚克力、纸质包装等常见材质的永久标识加工，区别于大型工业级飞行打标设备，它的占地尺寸控制在桌面放置范畴，不需要单独预留工业安装工位，普通防静电工作台即可承载，整机机架采用多层胶合板榫卯拼接结构设计，所有板件连接位都做了卡槽式互锁结构，不需要额外焊接或大量金属紧固件，装配时仅需在拼接位涂覆木工胶即可完成机架组装，大幅降低了小批量试制阶段的加工成本，也方便用户自行拆装运输。设备的光路腔体采用斜置悬臂布局，激光发生器安装在悬臂后端的配重仓内，通过仓内的反射镜架将光路传导至悬臂前端的聚焦镜筒，悬臂下方设置了剪叉式升降工作台，

　　剪叉臂采用多层薄板叠合铰接结构，铰接点预留了标准销轴安装位，转动副间隙控制在0.1mm以内，升降过程中工作台面始终保持水平，不会出现偏摆导致的标刻焦距偏移，工作台的升降行程可覆盖0-150mm的调节范围，能够适配不同厚度的加工工件，最高可放置120mm高度的盒类工件完成表面标刻。从结构设计逻辑来看，这款设备优先考虑了轻量化与易加工性，所有结构板件都可以通过激光切割直接加工成型，不需要开模或复杂的机加工工序，对于个人开发者或小型创业团队来说，拿到三维模型后可以直接导出板件切割图，采购标准的激光光学配件、控制板卡即可完成整机组装，不需要额外做结构改型。机架的底部预留了控制电路与电源的安装仓，仓体内部设置了多层安装卡槽，

　　可以直接固定激光电源、主控板、散热风扇等标准配件，走线槽沿着机架内侧的预留凹槽布置，不会外露干涉光路或工作台运动。悬臂前端的聚焦镜筒安装位做了可调式卡槽设计，可以根据选配的聚焦镜焦距不同，微调镜筒的伸出长度，保证焦点刚好落在工件表面，镜筒侧边预留了红光指示器的安装孔，不需要额外做支架即可固定红光对位装置，方便加工前快速定位标刻位置。设备的操作位设置在悬臂前方，工作台的前端边缘做了内凹处理，给操作人员的手臂预留了放置空间，长时间操作不会出现硌臂的问题，机架的所有外露板件边缘都做了倒角处理，避免装配和使用过程中划伤操作人员。从安装边界来看，整机放置时需要在后方预留100mm的散热空间，侧面预留50mm的走线空间即可，

　　不需要额外安装地脚固定，整机自重控制在15kg以内，单人即可完成搬运移位，适合经常需要更换场地的流动加工场景使用。在功能实现上，这款设备的结构完全满足二氧化碳激光打标的光路稳定性要求，悬臂的板件拼接后整体刚性足够，正常工作状态下的光路偏移量控制在0.02mm以内，能够保证标刻线条的均匀度，不会出现因为机架形变导致的标刻深浅不一问题，剪叉升降台的锁紧结构采用侧边顶丝设计，调整到合适高度后锁紧即可固定工作台位置，长时间加工不会出现工作台下滑的问题。区别于金属框架的同类设备，这款胶合板机架的本身具备一定的减震效果，能够抵消散热风扇工作时产生的轻微震动，进一步提升标刻精度，同时木质机架的绝缘性能更好，不需要额外做电路绝缘处理，降低了电路安装的安全隐患。
