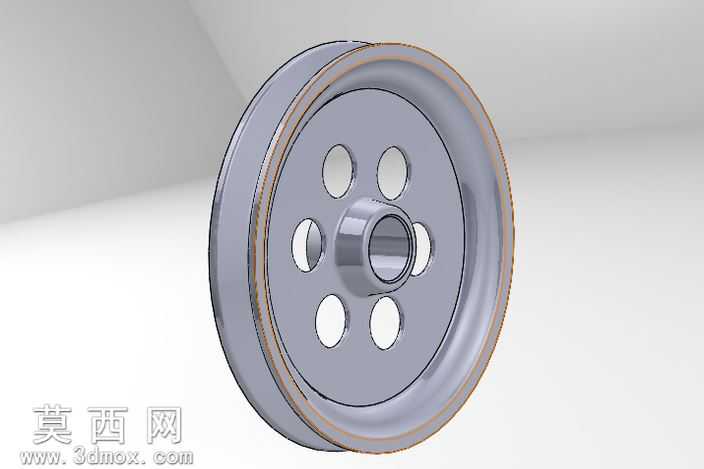

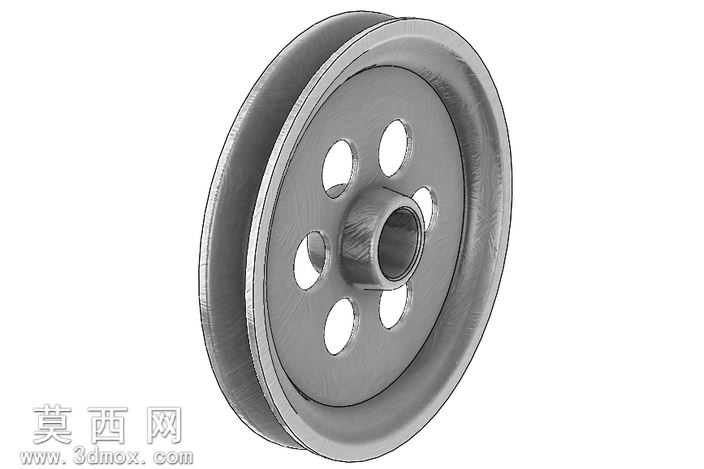

带减重孔槽型绳轮轮体结构设计

　　该轮轮作品采用三维参数化建模方式完成整体结构设计，建模过程中先以旋转凸台特征生成轮体的基础回转基体，精准控制轮缘处的V型绳槽轮廓尺寸，保证槽面的圆弧过渡曲率与绳索缠绕的适配性，避免绳索运行过程中出现卡滞、过度磨损的问题。轮辐部分采用均匀分布的圆形减重孔设计，在建模阶段通过圆周阵列特征完成六个等径通孔的排布，既保证轮体整体的结构强度与回转动平衡性能，又有效降低了轮体自身重量，减少回转过程中的转动惯量，提升传动运行的稳定性。轮毂部分设计有同轴的中心安装通孔，孔壁与轮毂外圆通过拔模特征设置合理的过渡锥度，同时轮毂与轮辐的衔接处做了圆角过渡处理，消除应力集中隐患，提升轮体承受径向载荷的能力。材质渲染阶段采用金属哑光质感设置，

　　还原钢制机加工零件的真实表面质感，轮槽工作面做了细微的粗糙度纹理处理，模拟实际机加工后的表面状态，其余非配合面保留均匀的金属哑光效果，整体渲染效果贴近工业实物的视觉表现。设计过程中充分考量轮体的实际使用场景，对轮缘的厚度、轮辐的宽度、轮毂的轴向长度都做了参数化匹配，确保各部分结构尺寸比例协调，既满足绳索导向、传动的功能需求，又兼顾零件的加工工艺性，避免出现难以机加工的冗余结构，整体结构规整对称，完全符合回转类传动零件的设计规范，可直接用于传动机构的装配验证、运动仿真等工作场景。
