标准型开口防松弹簧垫圈三维建模作品

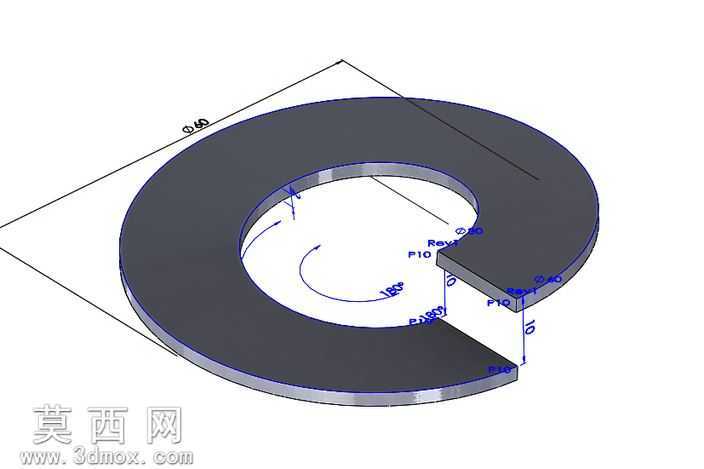

本作品为标准开口式弹簧垫圈的三维参数化建模成果，建模过程依托三维机械设计环境完成，整体建模逻辑围绕弹簧垫圈的实际功能结构展开，精准还原了该类紧固件的核心结构特征。建模初期首先梳理弹簧垫圈的核心尺寸逻辑，确定垫圈的公称外径、内孔直径、本体厚度以及开口错位量的参数关系，以中心基准面为定位基础绘制环形基础草图，通过螺旋线工具匹配弹簧垫圈的翘曲变形特征，还原垫圈在自由状态下开口处的轴向错位结构，这一结构是弹簧垫圈实现防松功能的核心：当垫圈被压紧时，开口处的弹性回弹力会持续对配套螺栓螺母的连接副施加轴向张紧力，同时开口的锐边结构会嵌入螺栓与被连接件的接触面，进一步阻止螺纹副的相对回转，实现可靠的防松效果。建模过程中综合运用螺旋线生成、螺旋曲面构建、表面边界融合、实体加厚等特征工具，首先生成匹配垫圈厚度的螺旋基准曲面，通过曲面裁剪得到开口处的错位轮廓，再通过加厚命令将曲面转化为等厚度的实体结构，针对开口处的两个端面进行精准的尺寸约束，保证两端面的错位角度、轴向间距符合常规弹簧垫圈的设计规范，同时对垫圈的内外圆柱面、上下环形表面进行倒角与圆角处理，还原真实五金零件的边缘工艺特征，避免锐边结构不符合实际生产的零件形态。材质渲染阶段为模型赋予符合常规弹簧垫圈的金属材质，匹配65Mn弹簧钢的表面质感，调整金属粗糙度、反光度参数，还原经过发黑处理的弹簧垫圈表面哑光深灰的视觉效果，同时在模型上添加关键尺寸标注，清晰展示外径、内径、厚度、开口错位量等核心参数，让模型既具备可视化展示效果，也能为实际生产选型提供尺寸参考。整体建模过程严格遵循机械紧固件的设计规范，所有结构特征均服务于弹簧垫圈的实际防松功能，没有冗余的装饰性结构，模型的几何精度满足装配验证、工程出图、3D打印样件等多场景的使用需求，可直接用于机械装配的虚拟仿真、紧固件选型演示以及机械设计教学的案例展示，帮助使用者直观理解弹簧垫圈的防松原理与结构特点。
