扭转式圆柱螺旋弹簧结构设计方案

　　在日常的机械结构设计工作里，扭力弹簧的应用场景覆盖范围极广，小到消费电子的翻盖铰链、文具夹的回弹结构，大到工业设备的复位机构、汽车门锁的锁止回弹组件、自动化产线的定位挡块复位结构，都能见到这类弹性元件的身影。和常见的拉伸、压缩弹簧依靠轴向形变储存能量的原理不同，扭力弹簧的核心受力逻辑是通过绕簧体中心的扭矩作用产生角位移，依靠簧圈的弯曲形变来储存与释放弹性势能，这种受力特性决定了它的设计逻辑和普通圆柱螺旋弹簧有明显区别。

　　做这类弹簧的三维结构设计时，首先要明确安装边界的约束条件，不能只盯着弹簧本身的参数。首先要确认的是安装空间的径向与轴向尺寸限制：簧圈的外径不能超出安装腔体的最小内径，要预留至少0.5-1mm的装配间隙，避免弹簧工作扭转时簧圈膨胀和腔壁发生摩擦卡滞；簧圈的自由长度要匹配安装位的轴向空间，考虑到弹簧受扭时圈间会产生轴向的微小窜动，轴向预留间隙不能小于单圈簧丝直径的1/4，防止工作过程中圈间挤压产生额外摩擦阻力，影响扭矩输出的线性度。

　　设计思路上，首先要根据实际工况需要的输出扭矩、最大扭转角度来反推簧丝直径、有效圈数这些核心参数。簧丝的直径直接决定了弹簧的刚度，相同圈数和中径的前提下，簧丝直径越大，弹簧的扭转刚度越高，能承受的极限扭矩也越大，但对应的扭转极限角度会变小，这部分需要结合实际工况的行程需求做平衡，不能盲目追求高刚度导致工作角度不足，也不能为了大角度把簧丝做太细导致长期工作出现塑性变形失效。有效圈数的设计要兼顾刚度和安装空间，圈数越多，相同扭矩下的角位移越大，刚度越低，设计时要注意两端支撑臂的长度和角度，支撑臂是扭力弹簧和安装基体传递扭矩的关键结构，臂长的尺寸直接影响实际作用在安装位的力臂长度，相同扭矩下臂长越长，端部输出的作用力越小，这部分要和安装位的受力点位置做匹配，避免臂长过长导致工作时和周边结构发生运动干涉。

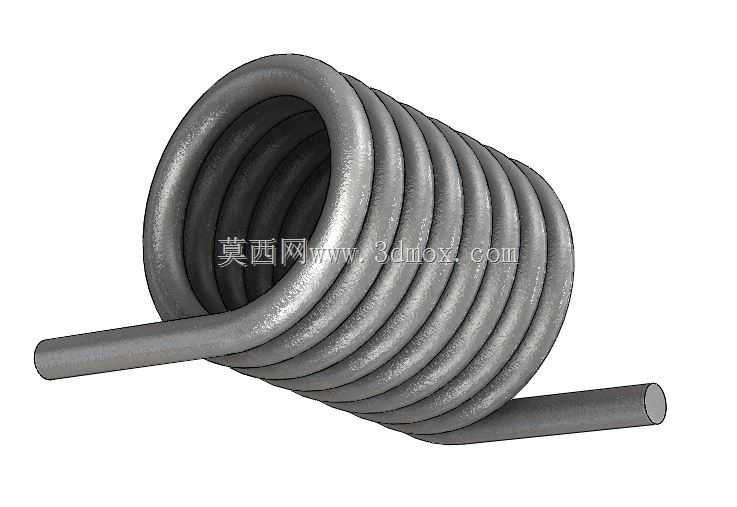

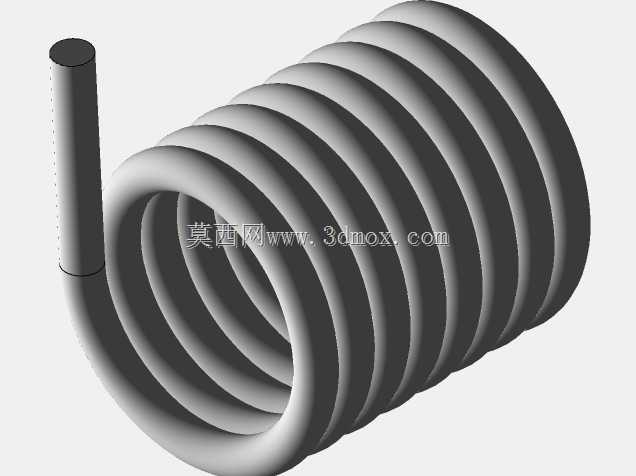

　　从结构特性来看，这类圆柱螺旋扭力弹簧的簧圈在自由状态下，圈间通常会预留微小的间隙，这个间隙的作用是避免弹簧受扭转时圈间相互摩擦产生阻尼，保证扭矩输出的稳定性，但间隙也不能过大，否则会导致弹簧在安装后出现径向晃动，影响定位精度。两端的支撑臂形式要根据安装结构做适配，常见的有直臂、弯钩、侧置臂等形式，图中展示的是直臂式结构，这种结构的优势是加工简单，安装时可以直接卡入安装位的卡槽内，适合安装空间开阔、受力方向沿簧圈切线方向的工况。

　　建模过程中要注意螺旋线的生成逻辑，不能简单用等螺距螺旋线直接扫掠，要考虑簧丝在扭转过程中的应力分布，尤其是支撑臂和簧圈衔接的过渡位置，必须做圆角过渡处理，避免应力集中导致弹簧在交变载荷下从衔接位置断裂。扫掠截面的时候要保证簧丝的圆形截面始终和螺旋线的切线方向垂直，同时要注意两端支撑臂和簧圈衔接处的曲率连续，不能出现硬折角，否则实际生产出来的弹簧在弯折位置会存在残余应力，大幅降低使用寿命。

　　实际选型应用时，还要考虑弹簧的旋向，扭力弹簧的旋向要和工作时的扭转方向匹配，当弹簧承受的扭矩使簧圈有旋紧趋势时，弹簧的刚度会保持稳定，如果旋向和扭转方向不匹配，工作时簧圈会有松开的趋势，很容易出现支撑臂滑脱、刚度骤降的问题。安装时还要注意弹簧的预扭角度，通常会给弹簧施加一个初始预扭角度，让弹簧在初始位置就保持一定的预紧力，避免设备空载时弹簧出现松动窜位，同时预紧力也能消除支撑臂和安装卡槽之间的间隙，减少工作过程中的冲击异响。

　　在传感器这类精密仪器的应用场景里，扭力弹簧的刚度线性度要求更高，因为这类场景通常需要弹簧的扭矩和角位移保持严格的线性关系，来保证检测数据的准确性，这时候设计时就要严格控制簧丝直径的公差、簧圈中径的圆度公差，以及有效圈数的一致性，避免因为制造误差导致刚度偏差影响设备精度。同时这类精密场景下使用的弹簧，表面通常要做防锈处理，避免长期使用后锈蚀导致表面摩擦系数变化，影响扭矩输出的稳定性。
