雕刻机用扭转弹簧精密三维设计作品

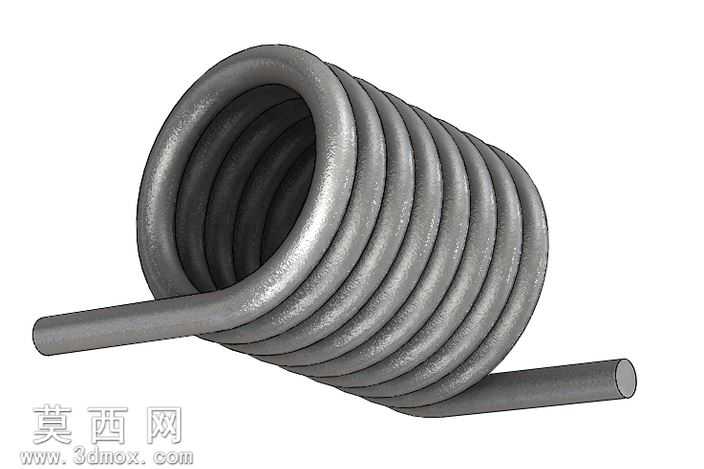

本次扭转弹簧的三维设计围绕雕刻机的扭力复位功能需求展开，建模阶段以螺旋扫掠逻辑为核心，首先精准定位弹簧的中心轴线，根据实际工况的扭力需求确定弹簧中径、有效圈数参数，先绘制符合线径规格的圆形截面草图，再匹配螺旋线的螺距、旋向参数完成主体簧圈的扫掠成型，保证每一圈簧体的间距均匀一致，避免出现圈距偏差导致的受力不均问题。针对两端伸出的扭臂结构，建模时严格按照雕刻机的安装卡位尺寸确定扭臂的伸出长度、弯折角度，将扭臂与簧圈的衔接处做平滑过渡处理，避免应力集中的结构缺陷，同时保证扭臂的端面平整，匹配安装时的贴合定位要求。材质渲染阶段选用弹簧钢的金属材质参数，调整金属粗糙度、反光度参数还原弹簧钢经热处理后的哑光金属质感，对簧圈表面做细微的纹理处理，还原实际金属弹簧的表面加工质感，同时通过光影调整突出簧圈的层叠结构与扭臂的形态特征，让模型的视觉呈现贴近真实工业零件的质感。结构设计上充分考虑扭转弹簧的工作特性，保证簧圈的同轴度精度，扭臂的受力方向与弹簧中心轴线垂直，确保弹簧在承受扭转力矩时，力的传导均匀，不会出现侧向偏移的问题，同时预留合理的形变空间，避免弹簧在最大扭转角度下出现圈间摩擦、塑性变形的情况。设计过程中反复核对各部分尺寸的配合关系，确保扭臂的安装位置能够精准匹配雕刻机对应的卡位结构，簧体的外径尺寸不会与周边零部件产生干涉，整体模型的结构完整，细节还原度高，既可以作为装配设计时的零部件参考，也可用于结构受力模拟、加工工艺演示等场景，完整呈现了扭转弹簧从参数确定到结构成型的全流程设计逻辑，精准还原了这类弹性扭力元件的结构特征与功能属性。
